RS品番:
808-084
メーカー型番:
HPS200
メーカー/ブランド名:
Hi-Force
高圧油圧シリンダ の一覧へ
一時的な在庫切れ - 2024/08/08に入荷し、その後4営業日でお届け予定
Add to Basket
個
購入
部品表に保存
単価: 購入単位は 個
¥90,010.00
(税抜)
¥99,011.00
(税込)
個
単価
1 +
¥90,010.00
RS品番:
808-084
メーカー型番:
HPS200
メーカー/ブランド名:
Hi-Force
データシート
その他
詳細情報
仕様
Piston Dimensional Drawing
HPS - Single Acting Low Height Pad Cylinders
RoHSステータス: 該当なし
COO(原産国):
GB

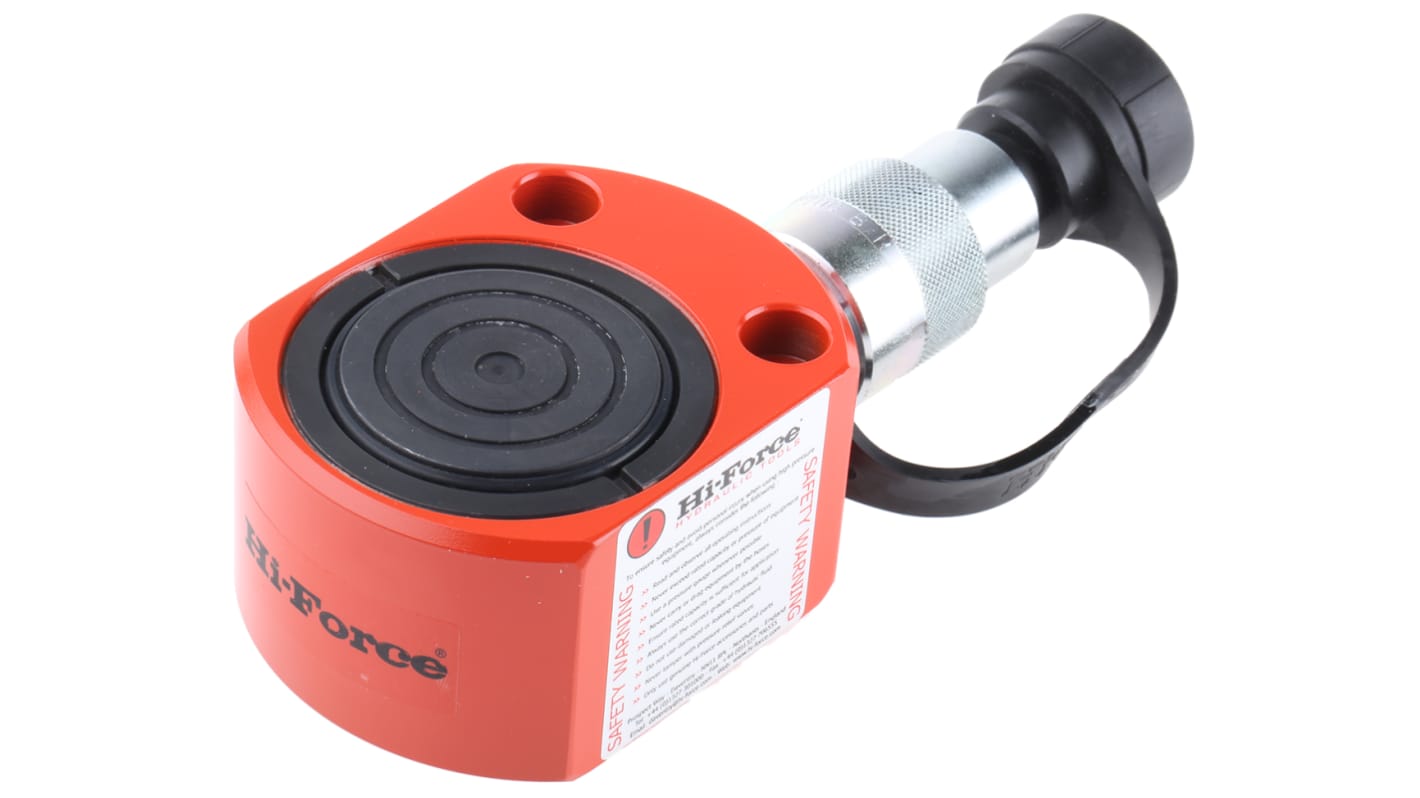

低ハイトパッドシリンダ - 高圧
最小の折り畳み高さと最適ストロークの組み合わせ
限られた作業領域で、短い調節機構で持ち上げの力を発揮
スチールの停止リングでシリンダの容量を増やし、側面の荷重に耐え、ピストンを最大限に伸ばして保持
警告
安全上の注意事項: 高圧油圧機器の動作圧力は非常に高くなることがあるため、アクセサリの選択には十分な注意が必要です。
低ハイトシリンダ
高強度合金スチール製であり、最小安全係数3:1を実現している高品質単動スプリングリターンシリンダ
腐食を防止し、圧力作動式はみ出し防止シールの使用を避け、性能と信頼性を強化するためにクロムめっきされたピストンロッド
ヘビーデューティリターンスプリングで、単動ピストンの完全な格納を支援。 スチールの停止リングでシリンダの容量をさらに増やして、側面の負荷に耐え、ピストンが最大限に伸びるのを抑制
すべてのポート接続は3/8インチNPTであり、各シリンダは、標準として高流量、クイックリリース、メス二分カプラで取り付け
すべてのシリンダはその作動圧力の125 %まで個別に試験され、製造元の試験証明書と説明書付きで提供
自社のすべての高圧シリンダ製品の能力は作動圧力700バールで指定
適切なオイルについては、油圧ハンドポンプの製品仕様を参照
メンテナンスシールキットを別途購入可能
特性
ストローク
11mm
容量
20t
クローズド高さ
52mm
シングル/ダブルアクション
シングル
メーカーシリーズ
HPS
拡張高さ
63mm
シリンダーの有効エリア
28.6cm²
オイル容量
31cm³
外径
100mm
最高使用圧力
700バール
重さ
2.6kg
