TI マイクロプロセッサ開発キット, 評価 キット, USB, LAUNCHXL-TMS57004

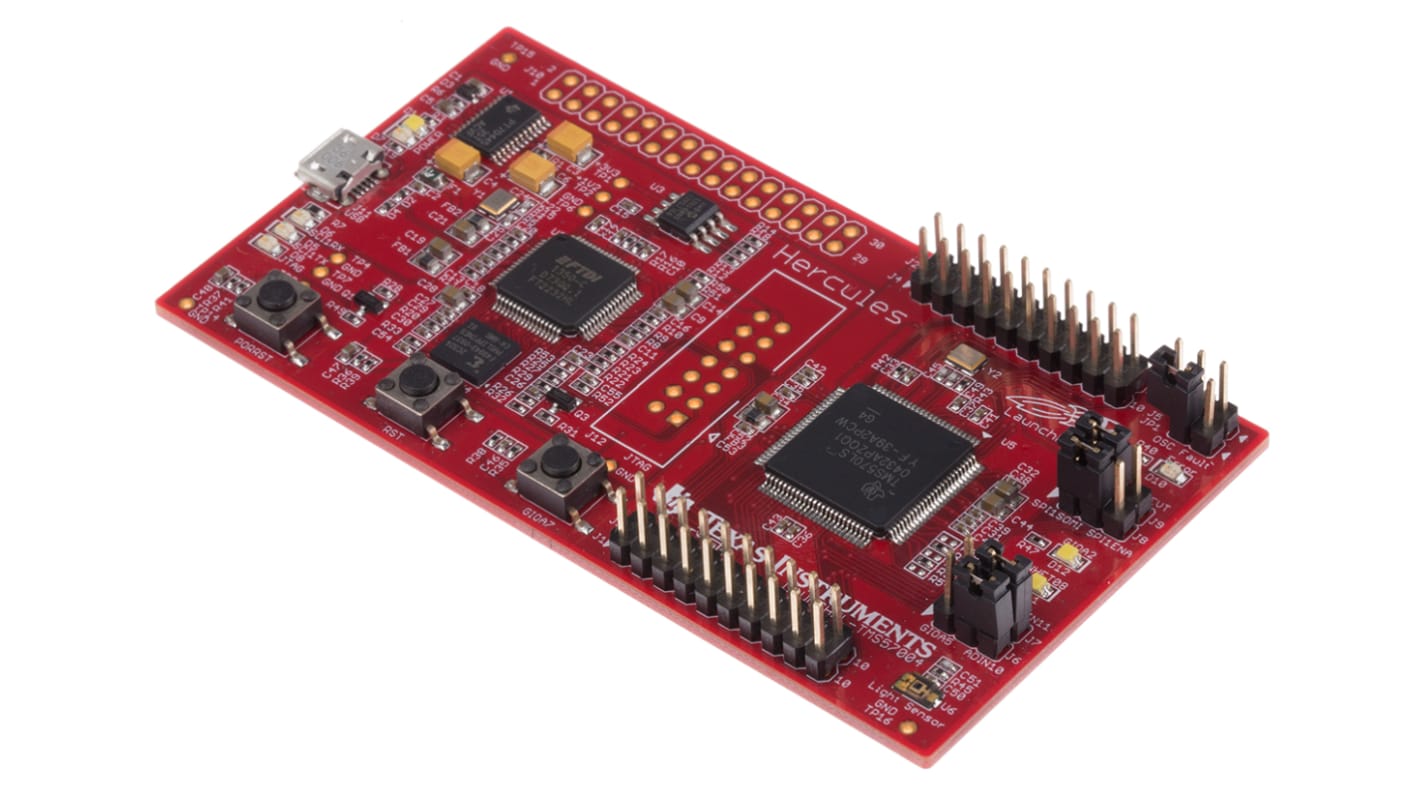

Hercules TMS570LS04x/03x LaunchPadは、Hercules 32ビット安全マイクロコントローラプラットフォームを用いて開発に着手できるように設計された評価キットです。 Launchpadは、安全機能を組み込んだHerculesデュアルコアロックステップARM Cortex-R4マイクロコントローラをベースにしており、車載用途や産業用途の設計を簡略化します。

TMS570LS0432 80MHzデュアルCortex-R4ロックステップ安全マイクロコントローラ、384 KB ECCフラッシュメモリ、32 KB ECC RAM
16チャンネル12ビット、マルチバッファADC
マルチバッファSPI、LIN/SCI (UART)、CAN (DCAN)シリアル通信 x 2
19ピン、プログラマブルハイエンドタイマ(N2HET)
Enhanced Quadrature Encoder (eQEP)
パルスモジュール
USB XDS100v2 JTAGデバッグ
PCシリアル通信用USBソケット
LED x 2
リセットプッシュボタン x 2
ユーザプッシュボタン x 1
周辺光センサ
USB給電
40ピンBoosterPack XLヘッダ
Hercules Safetyデモンストレーションソフトウェアでプログラム済み

IEC 61508 SIL 3、ISO 26262 ASIL D

USBケーブル

Hercules™マイクロコントローラ(MCU)プラットフォームは、安全性を最重要視するシステム向けのMCUを長年にわたって開発 / 出荷してきたTIの成果であり、それに基づいて、特に安全性が重要になる医療、産業、及び運輸用途の要件を満たす機器の幅広い製品ラインを取り揃えています。 中核となる機能安全技術及び半導体業界ベストプラクティスを強力に活用することにより、MCUプラットフォームでの、安全性を最重要視するシステム設計が簡素化され、ソフトウェアオーバーヘッドが低減し、認定が促進されます。その結果、システムコストの削減及び迅速な市場投入が実現されます。 Herculesプラットフォームは、性能、メモリ、機能安全の機能、周辺機器、接続性、及びコストのバランスのとれた、3つのスケーラブルな機能安全MCUファミリで構成されています。こうした製品は、常に「安全な」方式で動作し、IEC61508やISO26262のような規格の厳しい機能安全要件を満たしています。
