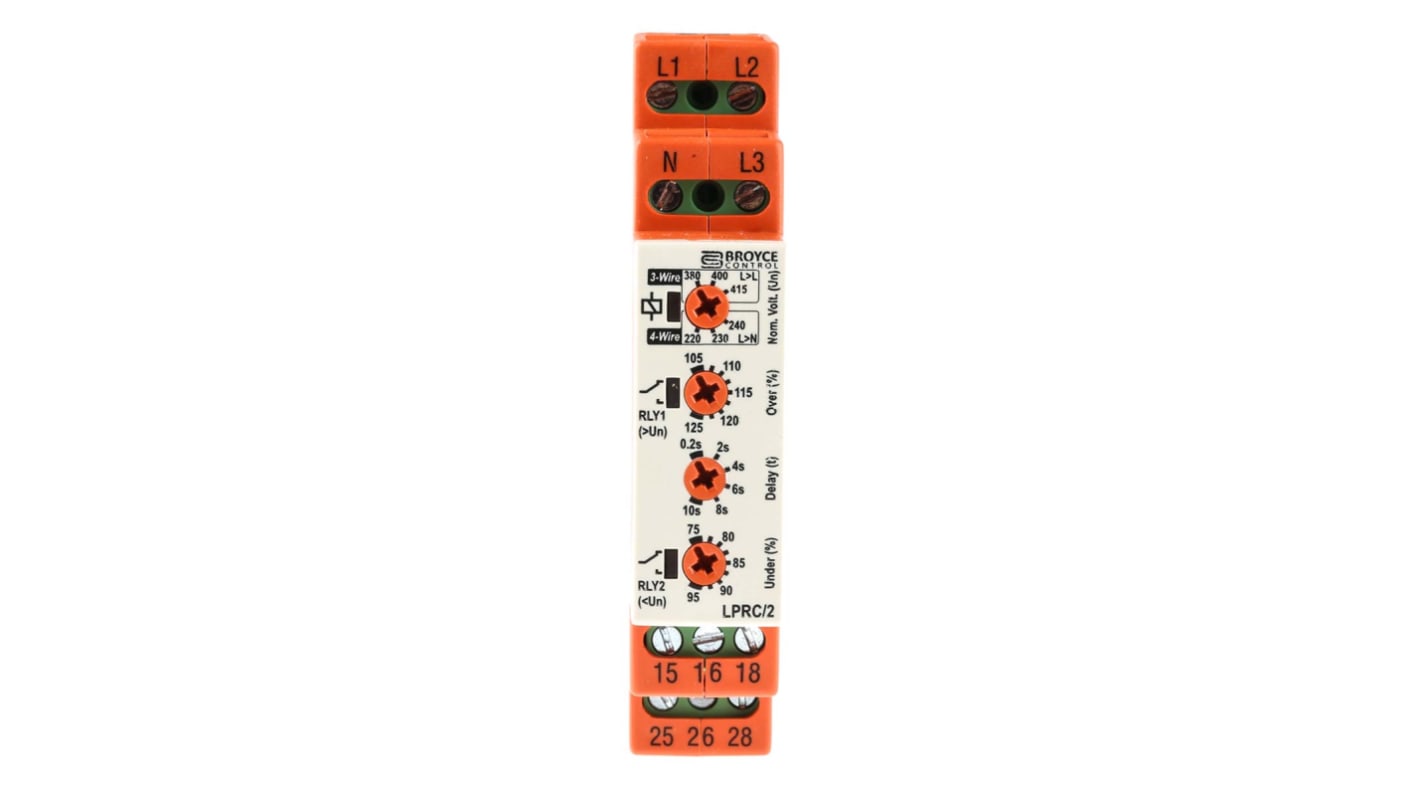

モニタリングリレー Broyce Control SPDT 17.5mm
- RS品番:
- 135-6181
- メーカー型番:
- LPRC/2 400V
- メーカー/ブランド名:
- Broyce Control
- RS品番:
- 135-6181
- メーカー型番:
- LPRC/2 400V
- メーカー/ブランド名:
- Broyce Control
その他
- COO（原産国）:
- GB
詳細情報
LPRC/2位相障害、位相シーケンス、低電圧及び過電圧+時間遅延
Broyce Controls Lシリーズシグナルコンディショナは、QRバーコードマーキング方法を使用してすべての技術データシートに直接アクセスできるので、手元でいつでも正しい情報を確認できます。
特長と利点
コンパクトな17.5 mm DINレールハウジング
マイクロプロセッサベース
真のRMS位相間の電圧(3線)又は位相とニュートラル間の電圧(4線)の測定及び監視
ほとんどの一般的な3線又は4線供給電圧に合わせて公称電圧を選択可能
自己電源を監視して、1つ以上の位相が設定された低電圧又は過電圧遮断レベルを超えた状態を検出
誤った位相シーケンス、欠相、ニュートラル損失1を検出
低電圧及び過電圧遮断レベルを調整
時間遅延の調整
低電圧及び過電圧遮断レベル - 低電圧 / 過電圧監視
SPDTリレー出力5 A x 2
電源ステータスを示す緑色のLED表示
両リレーステータスを示す個別の赤色LED表示
認可
UL認定
Broyceモニタリレー
備考
出力リレー接点定格: 250 Vac 時
仕様
特性 | |
|---|---|
| 監視アプリケーション | 位相、電圧 |
| 電源相数 | 3 |
| 接点構成 | SPDT |
| 電圧検出範囲 | 243 → 540V ac |
| 電圧感度 | 過電圧 , 不足電圧 |
| 取り付けタイプ | DINレール |
| 位相感度 | 位相障害 , 相順 |
| 遅延時間 | 0.2 → 10s |
| シリーズ | L |
| 動作温度 Min | -20°C |
| 高さ | 89mm |
| 動作温度 Max | +60°C |
| 幅 | 17.5mm |
| 動作温度範囲 | +60°C |
| 寸法 | 66.5 x 17.5 x 89mm |
| 長さ | 66.5mm |
| 極数 | 2 |
| 特殊機能 | マイクロプロセッサベース, 誤った相順の検出, 欠相 / ニュートラル損失, 低電圧 / 過電圧トリップレベルの調整, 時間遅延の調整 |
| ターミナルタイプ | ねじ |
| 最大検出電圧 | 540V |
