リレー・信号変換器
/
リレー
/
監視リレー

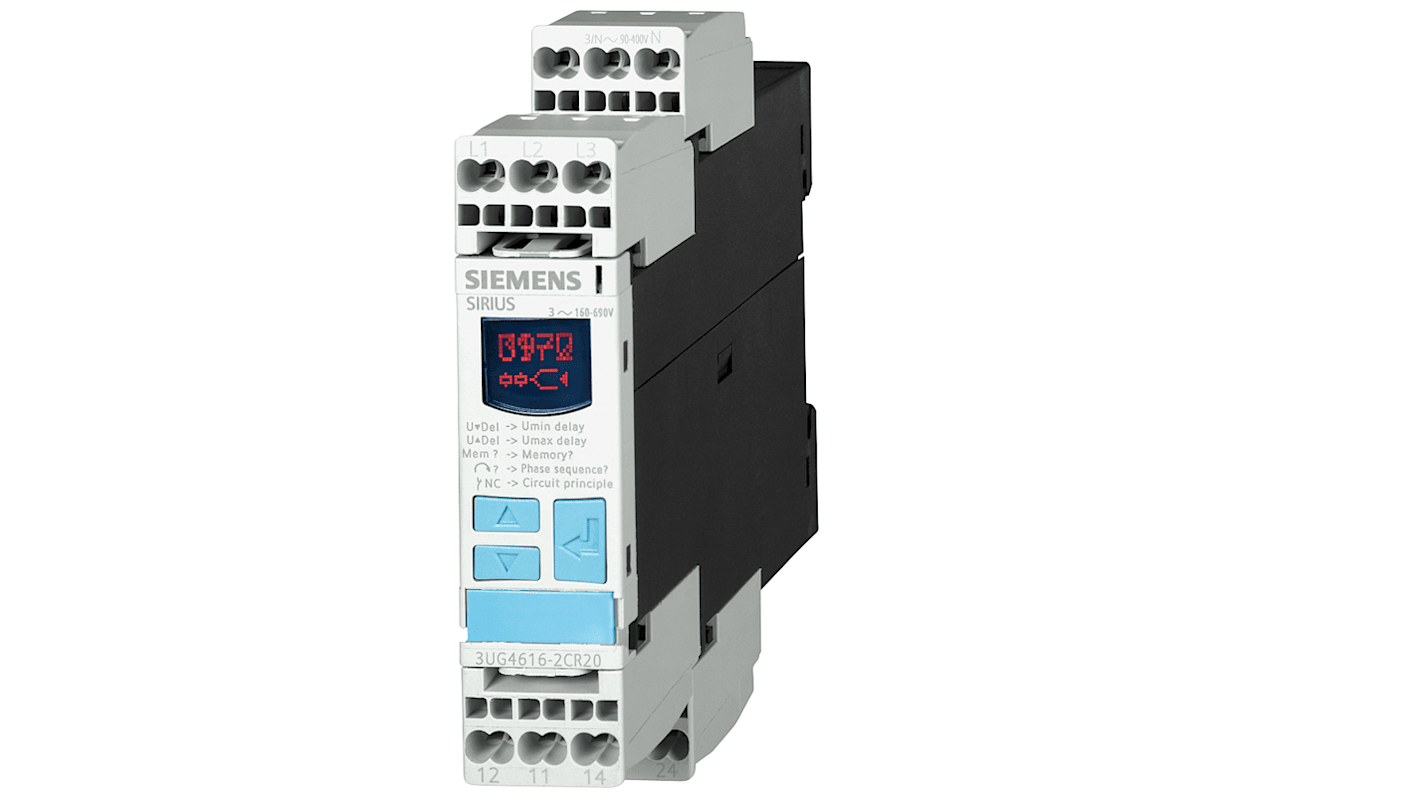

シーメンス モニタリングリレー, DPDT, 3UG4617-2CR20
RS品番:
213-1306
メーカー型番:
3UG4617-2CR20
メーカー/ブランド名:
シーメンス
Group 6
3D
監視リレー の一覧へ
取扱終了
RS品番:
213-1306
メーカー型番:
3UG4617-2CR20
メーカー/ブランド名:
シーメンス
データシート
その他
詳細情報
仕様
Datasheet - 3UG4617-2CR20
Environmental Product Declaration
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 適合
COO(原産国):
DE
Siemens 3UG シリーズは、デジタル監視リレーです。監視機能はフェーズ監視です。スプリング式 Terminal Connection システムによるライン電源障害向けの、位相補正用の切り替えコンタクト x 1 と切り替えコンタクト x 1 を備えています。
保護クラスは IP20 となっています。
製品機能の自動リセットが可能です
入口と出口の間はガルバニック絶縁が施されています
特性
監視アプリケーション
位相
電源相数
3
接点構成
DPDT
電圧感度
過電圧 , 不足電圧
位相感度
相非対称 , 欠相 , 相順
シリーズ
3UG4
高さ
94mm
動作温度 Min
-25°C
動作温度範囲
+60°C
寸法
91 x 22.5 x 94mm
極数
3
ターミナルタイプ
スプリング
幅
22.5mm
長さ
91mm
