- RS品番:
- 890-3887
- メーカー型番:
- 2905597
- メーカー/ブランド名:
- Phoenix Contact
- RS品番:
- 890-3887
- メーカー型番:
- 2905597
- メーカー/ブランド名:
- Phoenix Contact
その他
- COO(原産国):
- AT
詳細情報
EMD監視リレー
この多機能監視リレーシリーズは、電気的・物理的なシステムパラメータを監視できます。
EMD監視リレーで測定可能な項目:
EMD監視リレーで測定可能な項目:
電流
単相・三相の電圧
相順
実電力
負荷(cos φ)
モータ巻線温度
充填レベル
単相・三相の電圧
相順
実電力
負荷(cos φ)
モータ巻線温度
充填レベル

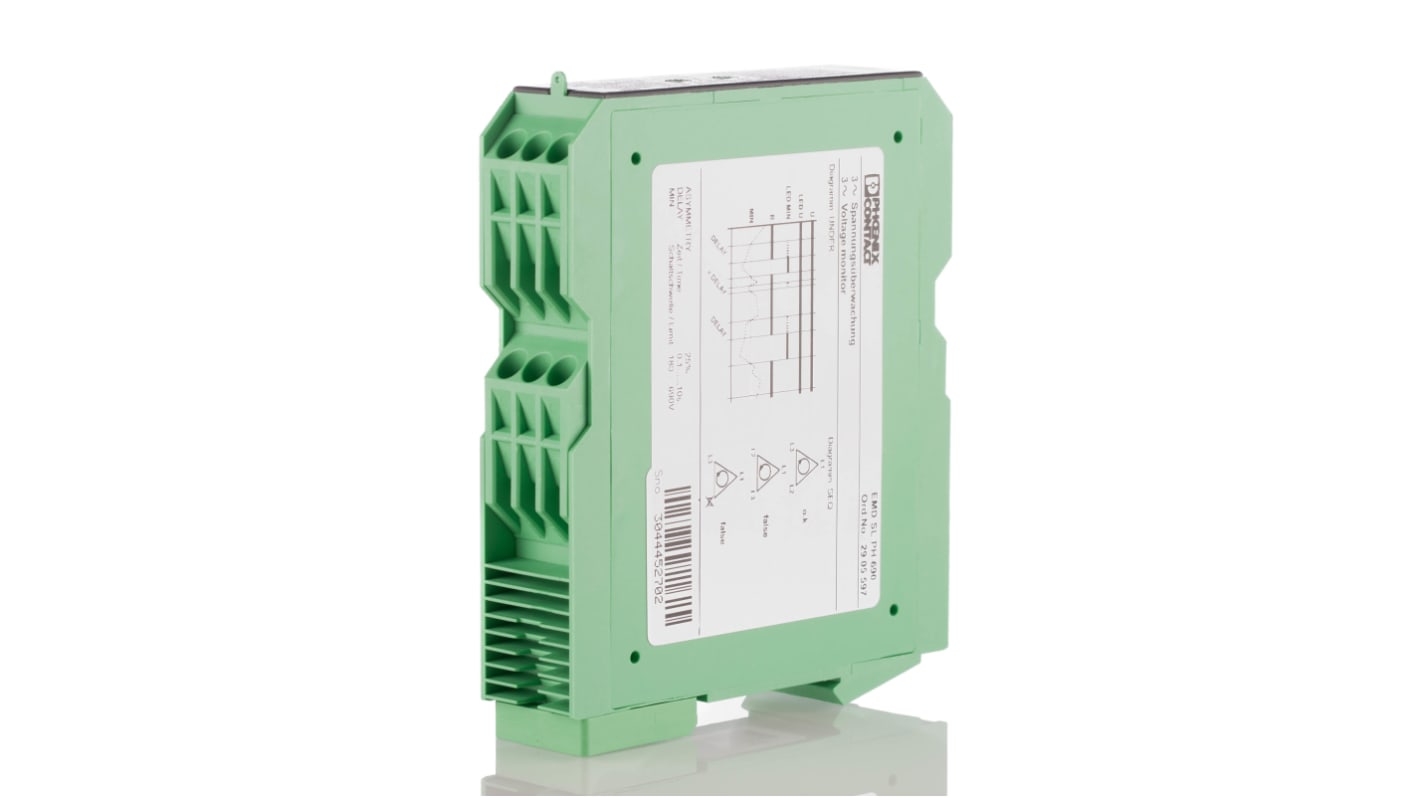

Phoenix Contact 電圧監視リレー、 177 → 794V ac 入力、 48 → 63 Hz 周波数検出 - EMD-SL-690-2905597
電気設備で安全電圧を確保する方法をお探しですか?Phoenix Contact のこの電圧監視リレーをお選びください。内蔵の色分けされた LED を使用して、低電圧、相障害、位相非対称などの電源の問題を警告するため、簡単に監視できます。DIN レール上の任意の位置に取り付けられるように設計され、シンプルで汎用性の高い設置が可能です。
Terminal Block は、高速ブロー 5 A ヒューズを備えており、過度の高電流が発生した場合に回路を瞬時に遮断するため、危険な電力サージからユーザーと機器を保護するのに役立ちます。システムのニーズに合わせて、 0.1 ~ 10 秒の応答遅延時間を設定できます。177 → 794V ac の広い入力電圧範囲に対応するこの装置は、さまざまな電気的セットアップに適しています。
Terminal Block は、高速ブロー 5 A ヒューズを備えており、過度の高電流が発生した場合に回路を瞬時に遮断するため、危険な電力サージからユーザーと機器を保護するのに役立ちます。システムのニーズに合わせて、 0.1 ~ 10 秒の応答遅延時間を設定できます。177 → 794V ac の広い入力電圧範囲に対応するこの装置は、さまざまな電気的セットアップに適しています。
絶縁に関する IEC 60664-1 規格に準拠しています
最大 2,000 万回の機械的サイクルの堅牢なサービス寿命により、長期にわたる性能を実現
コンパクトな寸法 90 (高さ) x 22.5 (幅) x 113 mm (奥行き)で、 DIN レール上のスペースを最小限に抑えます
最大 2,000 万回の機械的サイクルの堅牢なサービス寿命により、長期にわたる性能を実現
コンパクトな寸法 90 (高さ) x 22.5 (幅) x 113 mm (奥行き)で、 DIN レール上のスペースを最小限に抑えます
仕様
特性 | |
---|---|
監視アプリケーション | 電圧 |
電源相数 | 3 |
接点構成 | DPDT |
電圧感度 | 不足電圧 |
取り付けタイプ | DINレール |
位相感度 | 位相障害 , 相順 |
周波数検出範囲 | 48 → 63Hz |
シリーズ | EMD-SL-PH-690 |
動作温度 Max | +70°C |
長さ | 113mm |
寸法 | 113 x 22.5 x 90mm |
高さ | 90mm |
最大検出周波数 | 63Hz |
動作温度 Min | -25°C |
極数 | 2 |
特殊機能 | 2PDT、調節可能応答遅延、欠相、相シーケンス監視、低電圧監視 |
ターミナルタイプ | ねじ |
動作温度範囲 | +70°C |
最小検出周波数 | 48Hz |
幅 | 22.5mm |
