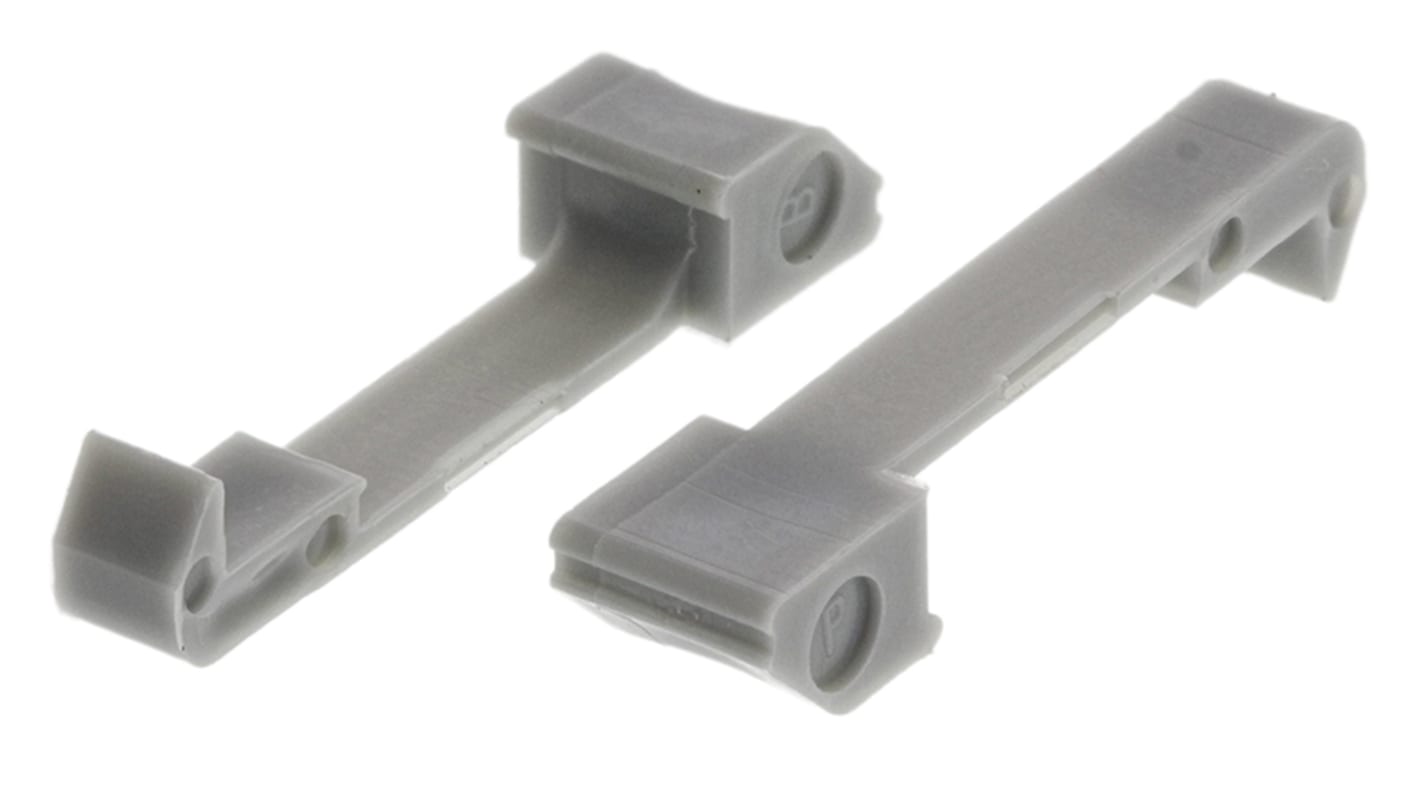

3M コネクタラッチ 3505-33基板ヘッダアクセサリー (ロングSnap-Inラッチ)

3M の 2500 シリーズ 2.54 x 2.54 mm 4 ウォールシュラウド基板接続用ヘッダは、低プロファイルの省スペース設計で、 SMT 、スルーホール、ストレート及びライトアングル基板実装構成のタイプが用意されています。

これらの2.54 mm 2500シリーズ基板接続用ヘッダは、挿入を正確に行えるようにスロットのセンターが分極化されています。また、分極化されたスロットが2つあるため、その他の競合する分極化の設計にも対応します。2500シリーズの各種基板接続用ヘッダコネクタには、鉛を使用しないはんだ付け作業に適した高温(260 °C)の黒色PCTハウジング(部品番号には「N」が付いています)が付属しており、高温ハウジング付きのスルーホール基板接続用ヘッダは、ペーストインホール式のリフローはんだ付け技術に最適です。

•品番 (N)25xx-xx02 は、基板厚 1.57 mm で使用できます
•品番 (N)25xx-xx03 は基板厚 2.39 ～ 3.18 mm で使用できます
•これらのヘッダで使用できるラッチについては、品番 192-7782 を参照してください
•これらのシュラウド付き基板接続用ヘッダには、ソケットリテーナクリップも用意されています。 代表品番 323-8220 を参照してください

• 低プロファイルの省スペース設計
•センタースロット極性化により、誤挿入を防止し、挿入時間を短縮
•デュアルスロット極性化により、競争力のある極性設計との互換性が向上（ 6 、 8 、 10 極ではありません）
•ソケットを所定の位置にロックし、振動が発生しやすい環境での接続の信頼性を高めるオプションのリテーナクリップ

基板接続用ヘッダは、 2 枚の基板を接続するために使用します。このため、基板のはんだ付けや配線が不要で、時間を節約できます。また、 2 枚目のボードが故障した場合でも、簡単に取り外すことができます。
