型番

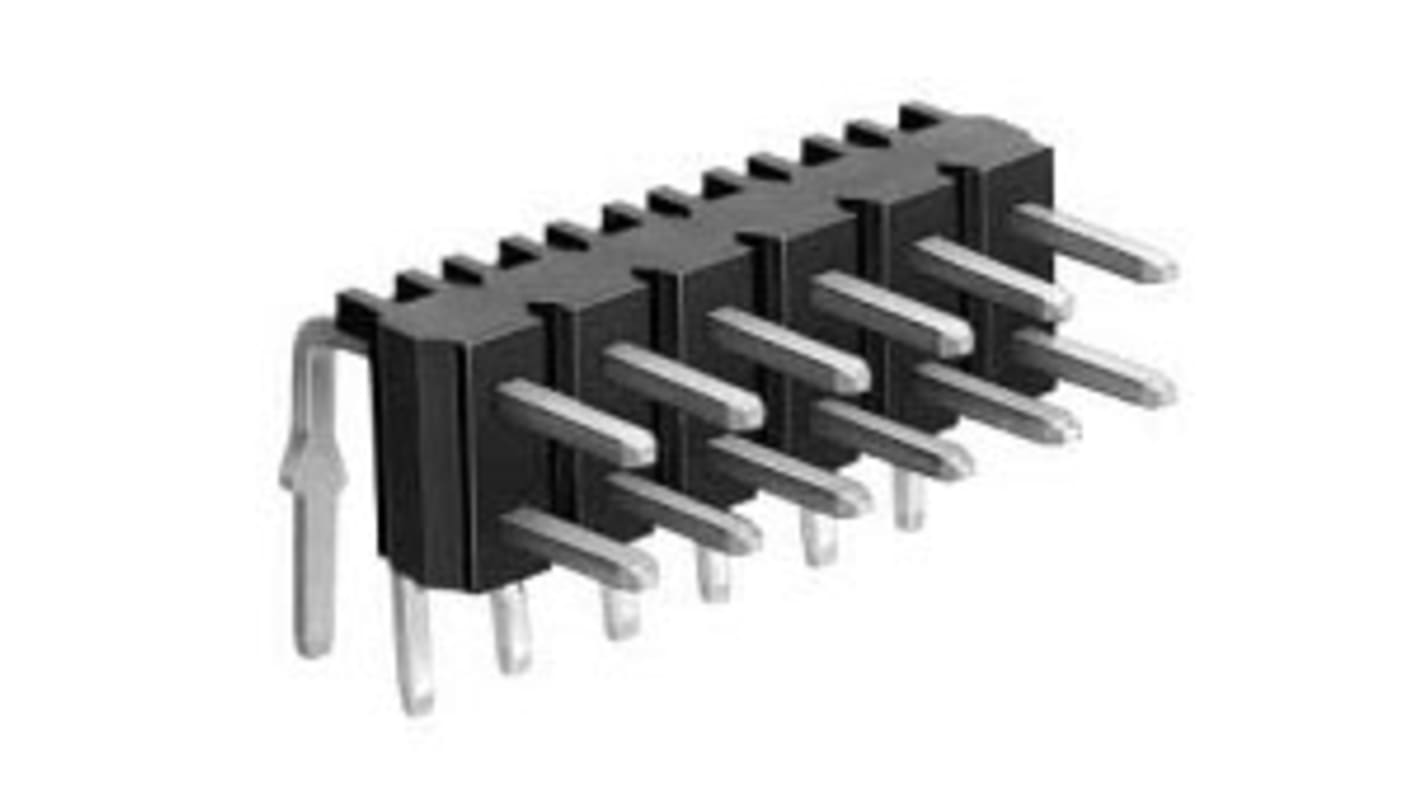

Hirose A3Bシリーズライトアングルピンヘッダ 50極 2 mm 2列, スルーホールシュラウドなし

RS品番:: 172-1806
メーカー型番:: A3B-50PA-2DS(51)
メーカー/ブランド名:: ヒロセ電機

Hirose A3Bシリーズライトアングルピンヘッダ 50極 2 mm 2列, スルーホールシュラウドなし

基板用ヘッダ・コネクタの一覧へ

ボリュームディスカウント対象商品

1 袋(1袋5個入り) 小計：*

￥2,188.00

(税抜)

￥2,406.80

(税込)

￥3,000円を超える注文については、送料無料

在庫あり

15 は海外在庫あり
120 は 2026年4月13日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価	購入単位毎合計*
5 - 20	￥437.60	￥2,188
25 - 45	￥434.20	￥2,171
50 - 60	￥429.60	￥2,148
65 - 75	￥424.60	￥2,123
80 +	￥421.20	￥2,106

* 表示は参考価格です。ご購入数量によって価格は変動します。

RS品番:: 172-1806
メーカー型番:: A3B-50PA-2DS(51)
メーカー/ブランド名:: ヒロセ電機

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	ヒロセ電機
	シリーズ	A3B
	プロダクトタイプ	ピンヘッダ
	電流	1A
	ピッチ	2mm
	材質	ポリアミド
	コンタクトの数	50
	行数	2
	方向	ライトアングル
	シュラウド/アンシュラウド	シュラウドなし
	取付タイプ	スルーホール
	コネクタシステム	電線対基板
	接触オペレーション	真鍮
	コンタクトポイント材質	金
	動作温度 Min	-55°C
	実装タイプ	はんだ
	列ピッチ	2mm
	テールピン長	2.6mm
	コンタクトジェンダーコンタクト長さ	オス
	動作温度 Max	85°C
	対応ピン長	3.5mm
	規格 / 承認	RoHS
	電圧	200 V

	すべて選択
	ブランドヒロセ電機
	シリーズ A3B
	プロダクトタイプピンヘッダ
	電流 1A
	ピッチ 2mm
	材質ポリアミド
	コンタクトの数 50
	行数 2
	方向ライトアングル
	シュラウド/アンシュラウドシュラウドなし
	取付タイプスルーホール
	コネクタシステム電線対基板
	接触オペレーション真鍮
	コンタクトポイント材質金
	動作温度 Min -55°C
	実装タイプはんだ
	列ピッチ 2mm
	テールピン長 2.6mm
	コンタクトジェンダーコンタクト長さオス
	動作温度 Max 85°C
	対応ピン長 3.5mm
	規格 / 承認 RoHS
	電圧 200 V

Datasheet

ログインしてCADモデルをダウンロード

COO（原産国）:: JP

小型タイプ、高密度実装: これらのコネクタは小型軽量製品向けに設計され、高密度で実装されます。圧着ケースは、2 mm間隔のグリッド構造で、使用時にコネクタをアレンジできます。

コンタクト数のバリエーション: ディップタイプに加え、幅広いバリエーションのSMT / 圧着タイプが用意されています。

スタッキングバリエーション: コネクタを基板対基板で使用する場合は、基板間6 mmとピンヘッダA3Bを組み合わせるか、基板間5.1 mmとピンヘッダA3Cを組み合わせて使用します。

Caution

・本製品は材料や部材入手難のため納期が不安定になっています。
