Molex Micro-Fitシリーズ 垂直 基板ヘッダ 8極 3 mm 2列, スルーホール シュラウド

基板用ヘッダ・コネクタ の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋5個入り) 小計：*

￥857.00

(税抜)

￥942.70

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 185 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
5 - 20￥171.40￥857
25 - 245￥169.80￥849
250 - 295￥167.80￥839
300 - 395￥166.20￥831
400 +￥164.80￥824

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
200-9798
メーカー型番:
206832-0202
メーカー/ブランド名:
Molex
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Molex

シリーズ

Micro-Fit

プロダクトタイプ

基板ヘッダ

電流

12.5A

ピッチ

3mm

材質

液晶ポリマー（LCP）

コンタクトの数

8

行数

2

方向

垂直

シュラウド/アンシュラウド

シュラウド

取付タイプ

スルーホール

コネクタシステム

マイクロフィットコネクターシステム

コンタクトポイント材質

金

接触オペレーション

高銅合金

動作温度 Min

-40°C

列ピッチ

3mm

実装タイプ

はんだ

コンタクトジェンダーコンタクト長さ

オス

テールピン長

3.18mm

動作温度 Max

105°C

規格 / 承認

CHINA RoHS, EU RoHS

電圧

600 Vrms

COO（原産国）:
CN

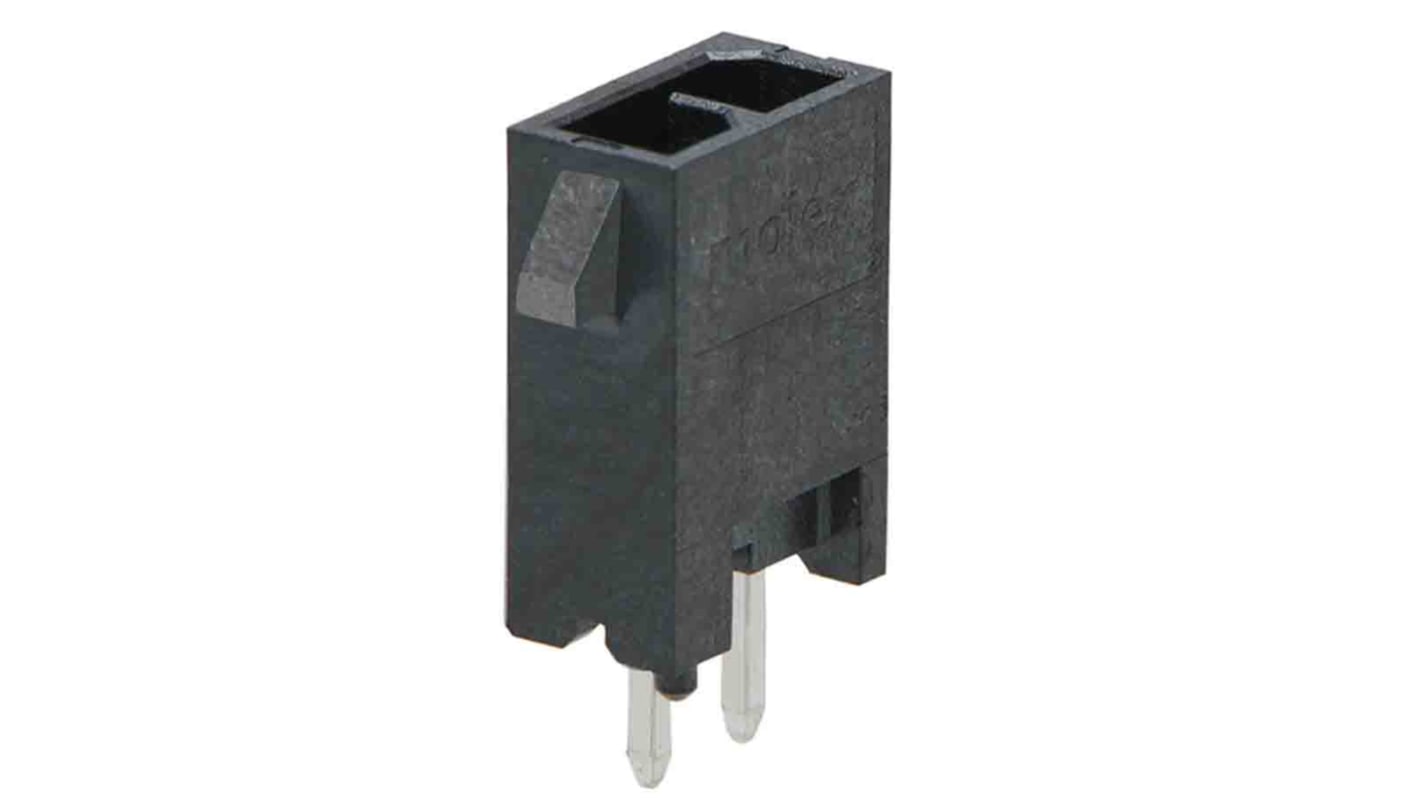

Molex 206832シリーズ基板接続用ヘッダ、3 mmピッチ、12 A電流 - 206832-0202


この基板接続用ヘッダは、Micro-Fit+コネクタシステムの一部で、3.00mmピッチで設計されており、2回路用の2列構成が特徴です。垂直取り付けスタイルにより、このシュラウド付き基板接続用ヘッダは、要求の厳しい用途でも信頼性の高い接続を実現します。高銅合金製のこのコネクタは、耐久性と優れた導電性を備えており、さまざまな電気作業に適しています。

特長


• シュラウド設計により、偶発的なミスアライメントに対する保護を強化

• 定格電流12Aで堅牢な電気用途に対応

• 600 Vの定格電圧により、高電圧環境でも安全に動作

• 2列構成により、コンパクトな設計でスペースを最適化

• スルーホール取り付けスタイルにより、PCBへの取り付けを簡素化

• 高銅合金コンタクトにより、優れた導電性と長寿命を実現

用途


• オートメーションシステムの配電に使用

• 電子機器の電線対基板接続に使用

• 動作温度が-40°C～+105°Cの過酷な環境に最適

• 耐久性に優れた接続を必要とする機械制御システムに一般的に使用

このコネクタがサポートする最大回路数は何ですか?


このコネクタは、最大2回路をサポートし、コンパクトな設計やデュアル接続を必要とする特定の用途に最適です。

このヘッダーは高温に耐えられるか？


はい、-40°C～+105°Cの温度範囲で効果的に動作するため、さまざまな環境条件に適しています。

この基板接続用ヘッダには、どのような材質が使用されていますか?


このヘッダは、高銅合金製の金属部品を備え、かん合インターフェイスに金メッキを施し、最適な導電性を保証します。この樹脂は、耐久性を高めるために液晶ポリマーで構成されています。

シュラウド設計は、ユーザーにどのようなメリットをもたらしますか?


シュラウド設計により、取り付け時にコンタクトを埃や損傷から保護し、電気システムの信頼性に不可欠な確実で安定した接続を実現します。
