- RS品番:
- 774-6999
- メーカー型番:
- 054595 / 054595-E
- メーカー/ブランド名:
- ERNI
- RS品番:
- 774-6999
- メーカー型番:
- 054595 / 054595-E
- メーカー/ブランド名:
- ERNI
その他
詳細情報

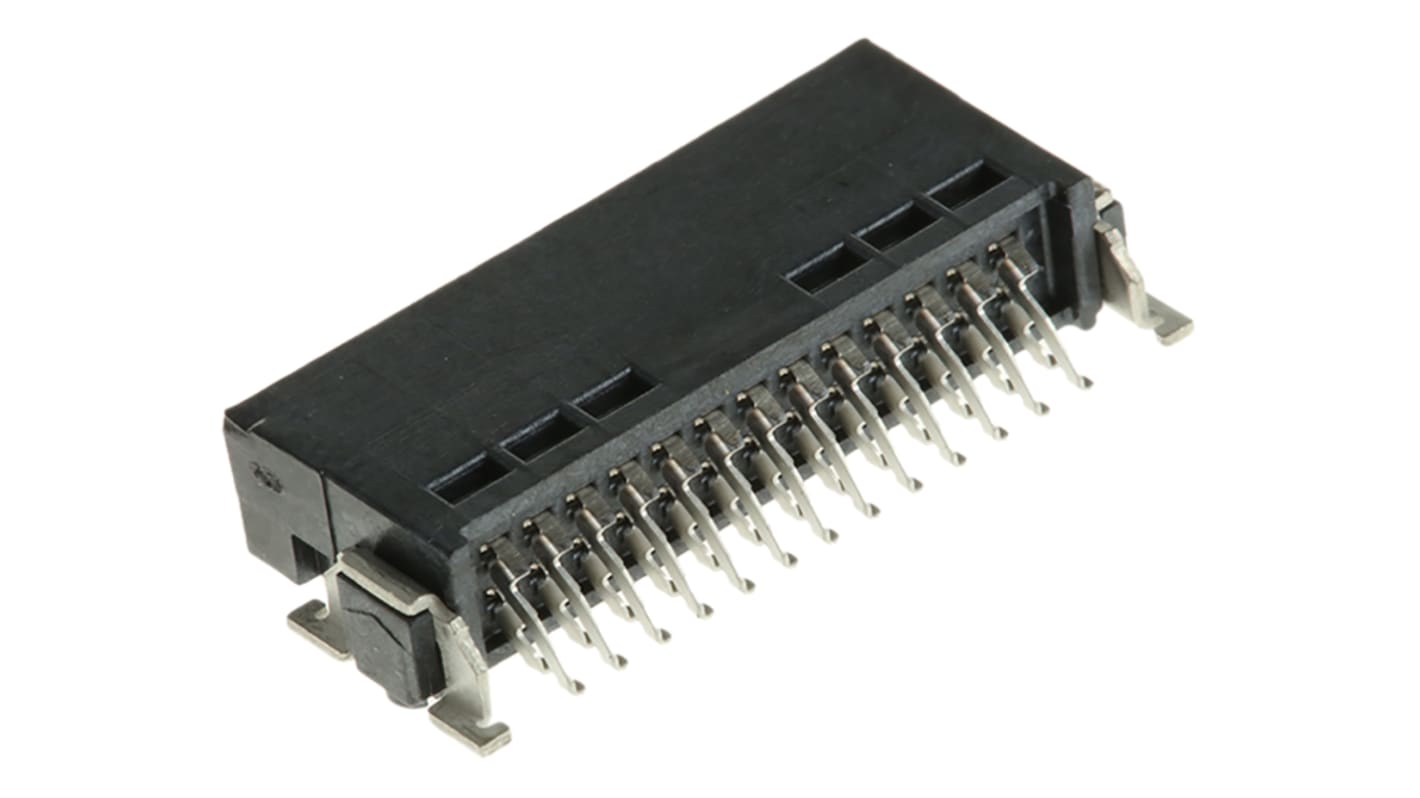

ERNI SMCシリーズ1.27 mm高速SMT直角コネクタ
SMCシリーズ1.27 mmピッチの高速SMT直角取り付け信号コネクタは、コンパクトな省スペース設計を採用し、高密度コンタクトを備えています。これらのSMC信号コネクタは、高い性能と信頼性を発揮し、高い信号品質を備えています。これらのSMC高速信号コネクタのコンタクト設計は、連続インピーダンスプロファイルを備えているので、3 Gbit/sの高い転送レートが実現します。このコンタクトは非常に信頼性の高いデュアルビーム設計を採用し、低い抵抗値で高い電気性能を実現します。これらの1.27 mm SMCコネクタのハウジングは、誤かん合を防止するためのかん合面を備えています。また、正確に挿入できるよう面取りが施されています。コネクタの底面にある位置決めペグを使用すれば、はんだ付けの前に基板上で正確な位置決めが可能になります。はんだ付けブラケットは基板上で高い保持力を備え、機械的な応力を吸収するので、信頼性の高いSMT接続を実現し、優れた耐衝撃性と耐振動性を発揮します。これらの1.27 mm SMCコネクタは、-55 → +125 °Cの幅広い動作温度範囲に対応しているので、多様な環境に適しています。これらのSMC 1.27 mmコネクタの設計は、完全に自動化されたボードアセンブリに最適です。
特長と利点
温度範囲: -55 → 125 °C
ハウジング材料: LCP UL 94 V-0
銅合金コンタクトはかん合部分に金めっき、終端部分にスズめっき付き
クリップ材料: スズめっき銅合金
小型の高密度設計
非常に信頼性の高いデュアルビームコンタクト設計
最高で3 Gbits/sの高速信号レート
正確なかん合を実現する極性
基板取り付け用の位置決めペグ
しっかり基板を保持するためのはんだ付けブラケット
広い動作温度範囲
完全に自動化されたボードアセンブリに最適
ハウジング材料: LCP UL 94 V-0
銅合金コンタクトはかん合部分に金めっき、終端部分にスズめっき付き
クリップ材料: スズめっき銅合金
小型の高密度設計
非常に信頼性の高いデュアルビームコンタクト設計
最高で3 Gbits/sの高速信号レート
正確なかん合を実現する極性
基板取り付け用の位置決めペグ
しっかり基板を保持するためのはんだ付けブラケット
広い動作温度範囲
完全に自動化されたボードアセンブリに最適
これらのSMC 1.27 mm高速信号コネクタは、幅広い業界における非シールドの高速用途において、ドーターカードやエクステンダカードに使用できます。これらの業界には、工業、自動車、通信、医療用途、コンシューマ用途が含まれます。
小型の高密度設計
非常に信頼性の高いデュアルビームコンタクト設計
最高で3 Gbits/sの高速信号レート
正確なかん合を実現する極性
基板取り付け用の位置決めペグ
しっかり基板を保持するためのはんだ付けブラケット
広い動作温度範囲
完全に自動化されたボードアセンブリに最適
非常に信頼性の高いデュアルビームコンタクト設計
最高で3 Gbits/sの高速信号レート
正確なかん合を実現する極性
基板取り付け用の位置決めペグ
しっかり基板を保持するためのはんだ付けブラケット
広い動作温度範囲
完全に自動化されたボードアセンブリに最適
用途
これらのSMC 1.27 mm高速信号コネクタは、幅広い業界における非シールドの高速用途において、ドーターカードやエクステンダカードに使用できます。 これらの業界には、工業、自動車、通信、医療用途、コンシューマ用途が含まれます。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
シリーズ | SMC |
ピッチ | 1.27mm |
極数 | 26 |
行数 | 2 |
接続方向 | ライトアングル |
シュラウド/アンシュラウド | シュラウド |
コネクタシステム | 基板対基板, 電線対基板 |
実装タイプ | 表面実装 |
結線方法 | はんだ |
表面処理:コンタクト | 金 |
コンタクト材質 | 銅合金 |
定格電流 | 1.3A |
