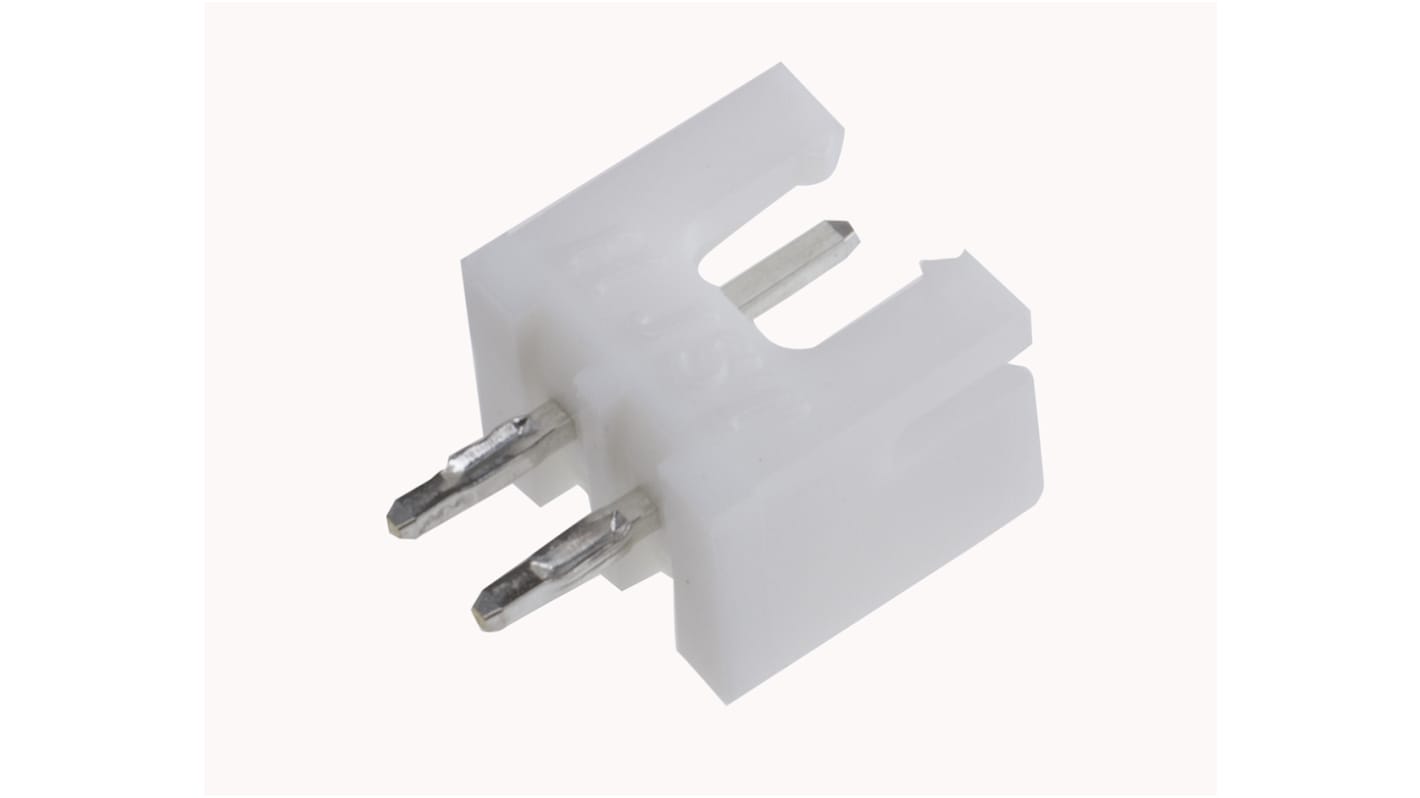

JST 基板接続用ピンヘッダ 2極 2.5mm 1列 B2B-XH-A(LF)(SN)
RS品番:
820-1554P
メーカー型番:
B2B-XH-A(LF)(SN)
メーカー/ブランド名:
JST
基板用ヘッダ・コネクタ の一覧へ
20360 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: (プロダクションパッケージ:袋)
¥26.00
(税抜)
¥28.60
(税込)
個
単価
250 - 495
¥26.00
500 - 1245
¥22.00
1250 - 2495
¥18.00
2500 +
¥16.00
梱包形態
個包装
プロダクションパッケージ(返品不可)
RS品番:
820-1554P
メーカー型番:
B2B-XH-A(LF)(SN)
メーカー/ブランド名:
JST
データシート
その他
詳細情報
仕様
XH Series 2.5mm Pitch Wire-to-Board Connectors - Catalogue Pages
RoHSステータス: 適合
XH シュラウドヘッダ
日本圧着端子製造のXHシリーズボックス型スルーホールシュラウドヘッダーは、 単列電線対基板ディスコネクトの2.5 mm ピッチ圧着式コネクタです。トップエントリーとサイドエントリーの構成を用意しています。XHシリーズボックス型シュラウドヘッダーのウェハー材質は、 UL 94V-0 等級の PA66 です。XHシリーズボックス型シュラウドヘッダーのポストは、スズめっき真鍮製です。
XH シリーズレセプタクルハウジングのかん合については、品番 820-1611 を参照してください。
特長
ワイヤサイズ: 30 → 22 AWG
極数: 2 → 20 ピン
定格電圧: 250 V ac/dc
用途
産業用
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
特性
シリーズ
XH
ピッチ
2.5mm
極数
2
行数
1
接続方向
ストレート
シュラウド/アンシュラウド
シュラウド
実装タイプ
スルーホール実装
コネクタシステム
電線対基板
結線方法
はんだ
コンタクト材質
真鍮
表面処理:コンタクト
錫
定格電流
3.0A
シリーズ番号
B2B
定格電圧
250.0 V
