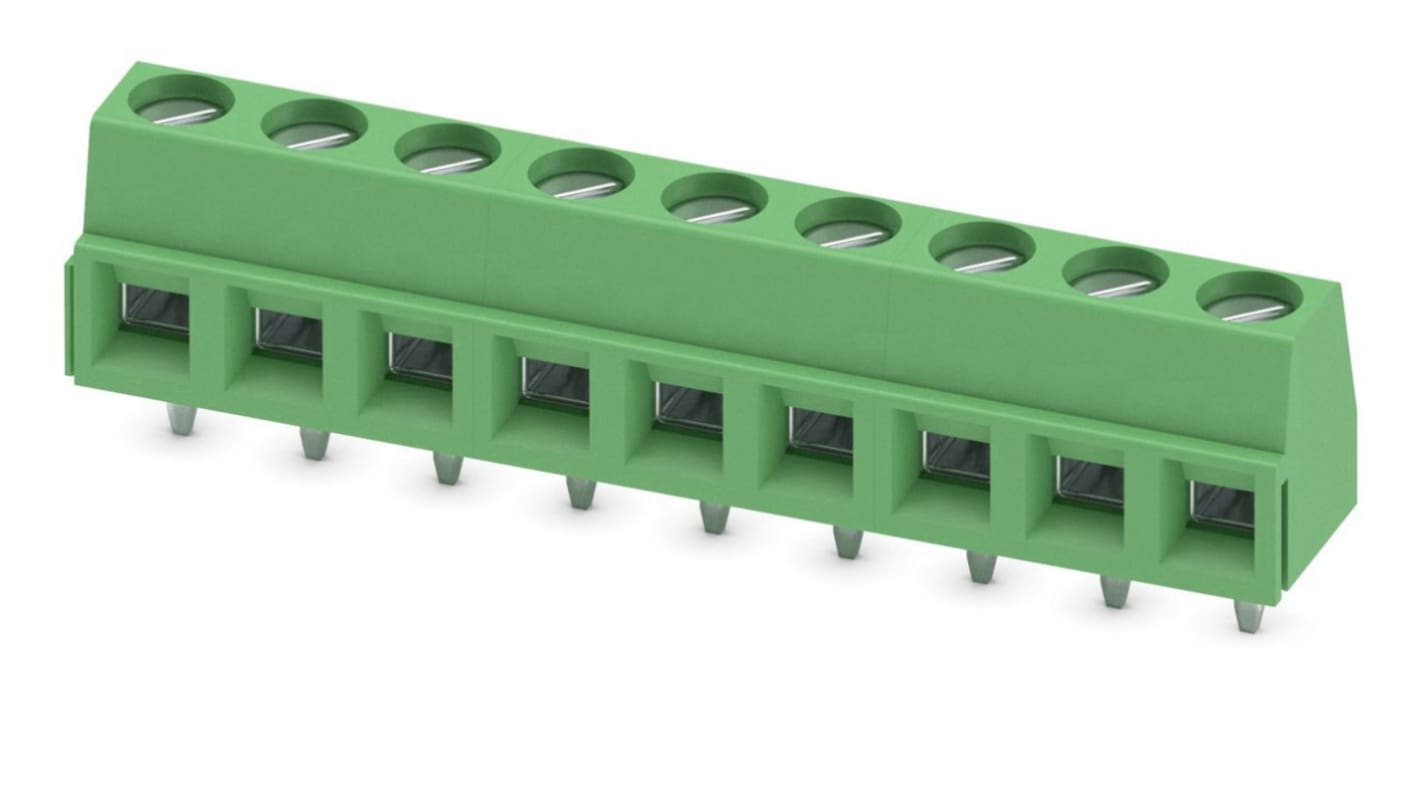

Phoenix Contact 基板用端子台, MKDSN 1.5/ 9-5.08シリーズ, 5.08mmピッチ , 1列, 9極, 緑
- RS品番:
- 170-3800
- メーカー型番:
- 1729199
- メーカー/ブランド名:
- Phoenix Contact
一時的な在庫切れ - 2024/05/10に入荷し、その後4営業日でお届け予定
追加されました
単価： 購入単位は100個
￥344.61
(税抜)
￥379.07
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 100 - 400 | ￥344.61 | ￥34,461.00 |
| 500 - 900 | ￥337.72 | ￥33,772.00 |
| 1000 - 2400 | ￥330.97 | ￥33,097.00 |
| 2500 - 4900 | ￥324.36 | ￥32,436.00 |
| 5000 + | ￥317.87 | ￥31,787.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 170-3800
- メーカー型番:
- 1729199
- メーカー/ブランド名:
- Phoenix Contact
データシート
その他
詳細情報
Phoenix Contact COMBICON MKDS 5.08 mm プリント基板用端子台
Phoenix ContactのMKDSNシリーズのプリント基板用端子台はスルーホールで基板に簡単にウェーブハンダ付けが可能な7.62mmの端子台です。このプリント基板用端子台は、最大接触力による低温上昇を特徴としています。保護ガードを内蔵しているため、導線をテンションスリーブの下に誤って挿入することを防止します。MKDSN端子台は、5.08mmピッチで400Vまでの電圧に対応しています。
耐久性と強度に優れたPA（ポリアミドナイロン）を使用し、コンタクトの材質はCU（銅）を採用しています。また、手持ちの線材を8mm剥いてポートに挿入し、M3ネジで締め付けるだけで、長期間にわたって確実に接続することができます。
耐久性と強度に優れたPA（ポリアミドナイロン）を使用し、コンタクトの材質はCU（銅）を採用しています。また、手持ちの線材を8mm剥いてポートに挿入し、M3ネジで締め付けるだけで、長期間にわたって確実に接続することができます。
特長：
- 2本の導線を接続可能
- 保護ガイドによりテンションスリーブの下に導線を誤って挿入することを防止
- 標準的な接続方式で世界中で使用可能
- 側面のラッチ機構でさまざまな数極を組立可能
- 定格電流: 13.5 A
- はんだ付け後に基板にすばやく簡単に接続可能
- ピッチ: 5.08 mm
認可
UL (E60425)、CSA (LR13631)
仕様
特性 | |
|---|---|
| 極数 | 9 |
| ピッチ | 5.08mm |
| 行数 | 1 |
| 実装タイプ | スルーホール実装 |
| オス/メス | オス |
| 結線方法 | スクリュー |
| タイプ | 基板端子台 |
| 定格電流 | 13.5A |
| 接続方向 | ストレート |
| 色 | 緑 |
| 定格電圧 | 400 V |
| シリーズ | MKDSN 1.5/ 9-5.08 |
| 材質 | ポリアミド |
| 長さ | 8.1mm |
| 幅 | 40.64mm |
