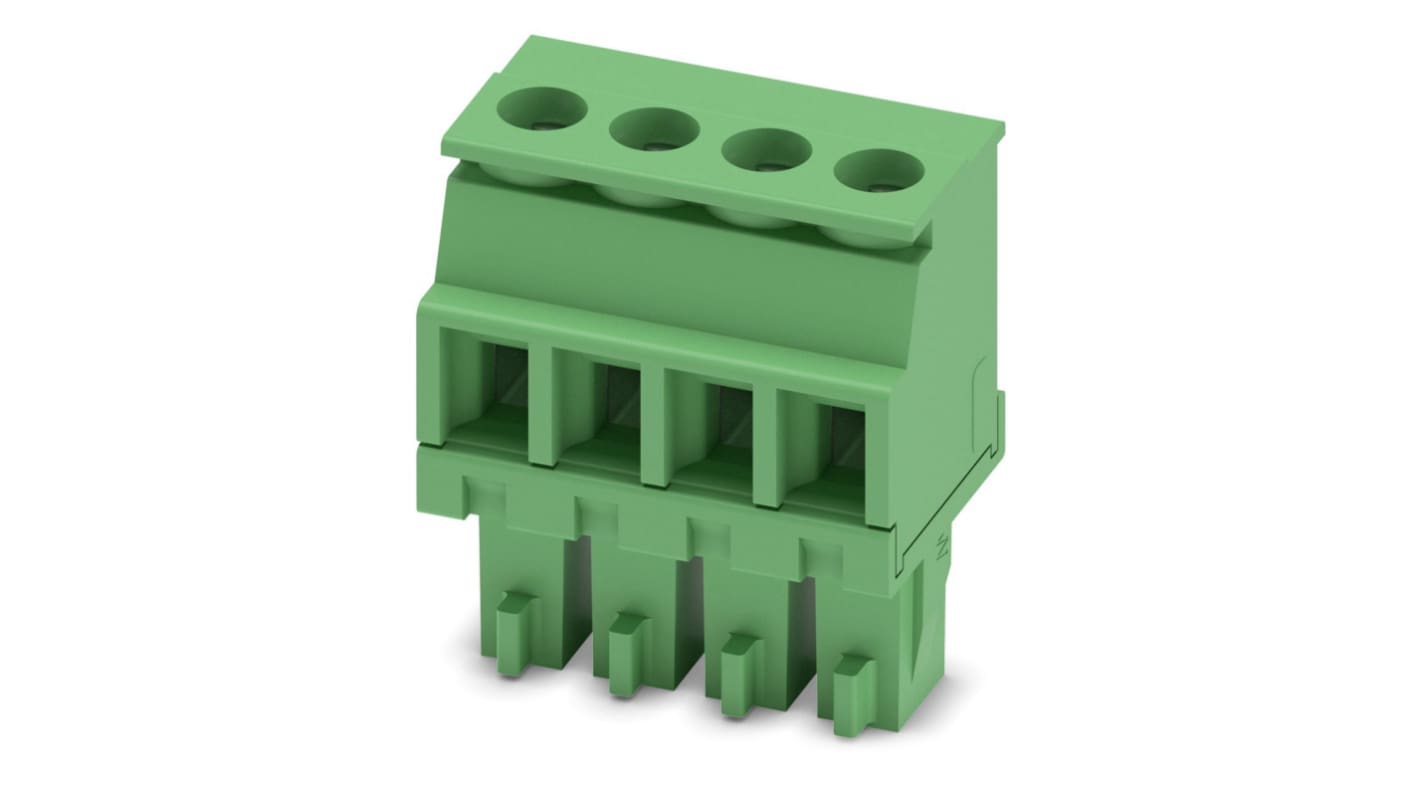

Phoenix Contact 基板接続用ピンヘッダ, MCVR 1.5/ 4-ST-3.81シリーズ, 3.81mmピッチ , 1列, 4極, 緑

MINI COMBICON MCVR / MCVW 3.81 mmピッチケーブル取り付け用プラグイン端子台コネクタです。 ^{0.14 → 1.5 mm²のねじ接続で、}プラグイン方向は90 °です。
MCVRシリーズ端子台コネクタ(数字の先頭は18271、18272、18283、18284の品番)には、 配線側に面した導体エントリがあります。数字の先頭は18283、18284の品番には、ねじフランジが付いています。
MCVWシリーズ端子台コネクタ(数字の先頭は18269、18270、18271、18284、18285、18286の品番)には、配線側に面した導体エントリがあります。数字の先頭は18284、18285、18286の品番には、ねじフランジも付いています。
マーカーラベルについては、品番 648-5508
を参照してください。ドライバーについては、品番 390-9663 を参照してください。

Phoenix Contactのこの基板ヘッダを使用して、回路基板をしっかりと接続できます。4つのコンタクトを備えた1列タイプなので、複数の導体をボードに取り付けるのに便利です。高導電性銅合金コンタクトは、安定した電流伝送を実現し、作業が効率的に流れ続けます。これらのコンタクトには、腐食に対する耐性がある堅牢なスズコーティングが付属しています。つまり、過酷な条件でも固定できます。
ねじ接続ポイントにより、ワイヤを取り付けるのは一瞬の作業です。このコンポーネントの25回の挿入 / 取り外しサイクルにより、コンタクトを摩耗せずにケーブルを何度も取り外して追加できます。16.03 (L) x 10.4 (W) x 19.1 mm (D)のコンパクトな寸法により、このユニットを小型基板に取り付けるのに適しています。また、頑丈なポリアミドボディにより、過酷な環境での熱に耐えることができます。

• 汎用性の高い28 → 16 AWGのワイヤサイズに対応
• 内蔵テンションスリーブにより、振動条件下での誤脱着を防止
• UL94 V0の難燃性等級は、火災の拡散を最小限に抑えるために10秒で燃焼を停止することを示します。

ブランド・メーカー：フエニックス・コンタクト / Phoenix Contact
