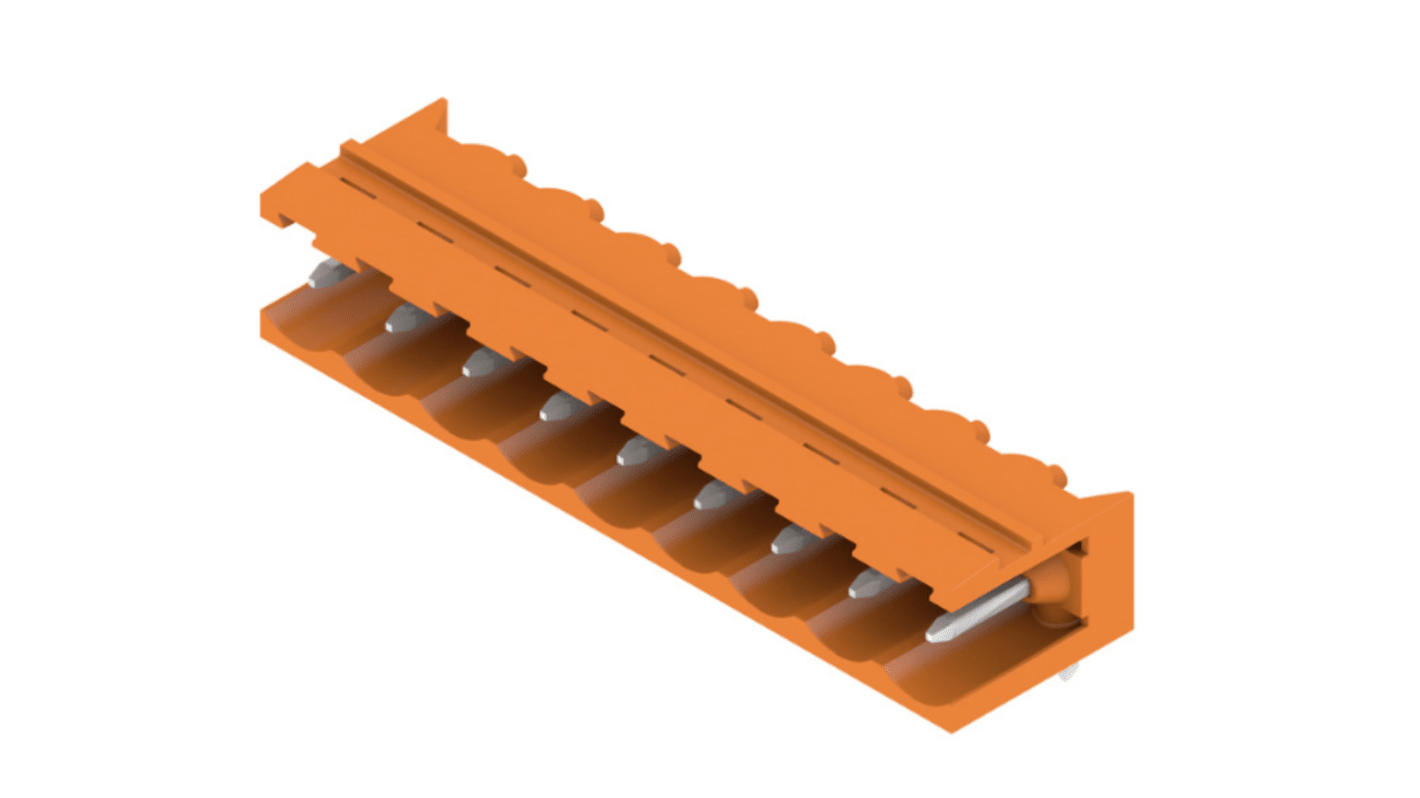

Weidmuller 基板接続用ピンヘッダ 9極 5.08mm 1列 SL 5.08HC/09/90 3.2SN OR BX - 1146880000

RS品番:: 172-2650
メーカー型番:: 1146880000
メーカー/ブランド名:: Weidmüller

Weidmuller 基板接続用ピンヘッダ 9極 5.08mm 1列 SL 5.08HC/09/90 3.2SN OR BX - 1146880000

ボリュームディスカウント対象商品

1 箱(1箱50個入り) 小計：*

￥22,117.00

￥24,328.50

￥3,000円を超える注文については、送料無料

一時的に在庫切れ

本日発注の場合は 2026年4月02日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価	購入単位毎合計*
50 - 200	￥442.34	￥22,117
250 - 450	￥437.14	￥21,857
500 - 1200	￥428.78	￥21,439
1250 - 2450	￥420.50	￥21,025
2500 +	￥412.14	￥20,607

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:: 172-2650
メーカー型番:: 1146880000
メーカー/ブランド名:: Weidmüller

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Weidmüller
	プラグ式端子台タイプ	ヘッダ
	極数	9
	ピッチ	5.08mm
	シリーズ	SL
	行数	1
	接続方向	ライトアングル
	実装タイプ	スルーホール実装
	結線方法	はんだ
	定格電流	18.0A
	定格電圧	400 → 0 V
	色	オレンジ
	コンタクト材質	銅合金
	材質	Copper Alloy (Contact), PAGF (Insulation)

	すべて選択
	ブランド Weidmüller
	プラグ式端子台タイプヘッダ
	極数 9
	ピッチ 5.08mm
	シリーズ SL
	行数 1
	接続方向ライトアングル
	実装タイプスルーホール実装
	結線方法はんだ
	定格電流 18.0A
	定格電圧 400 → 0 V
	色オレンジ
	コンタクト材質銅合金
	材質 Copper Alloy (Contact), PAGF (Insulation)

COO（原産国）:: DE

横型開端型スルーホールヘッダ、ピン長3.2 mm

SL 5.08 mmピッチOmnimateヘッダは、ピン長が3.2 mmで、ウェーブはんだ付けに適しています。

備考

かん合するケーブル取り付け端子については、ねじタイプは代表品番733-0777、ライジングクランプタイプは代表品番733-0828、テンションクランプねじなしタイプは代表品番733-0878を参照してください。

ワイドミュラーSLシリーズプラグ可能端子台、9極、5.08mmピッチ - 1146880000

このプラグ式端子台は、さまざまなアプリケーションに簡単に統合できるように設計された高品質の電気コネクタ部品です。ライトアングルヘッダーコネクターで構成され、1列に配置された9つの接点を持つコンパクトな設計が特徴です。端子台は、効率的なはんだ終端が可能なスルーホール実装タイプを採用し、プリント回路基板への接続と固定が簡単です。堅牢なオレンジ色は、電子アセンブリ内での視認性を高めます。

特徴と利点

• 18Aの高電流定格により堅牢な電力供給を実現
• ウェーブはんだ付けに適しており、組み立て効率が向上します。
• 耐久性に優れた銅合金製で長寿命
• 手動でコード化することも、カスタム要件に合わせて事前にコード化することも可能
• ピッチは5.08mmで、様々なコンポーネントとの互換性を確保
• 直角方向で狭いレイアウトでもスペースを最適化

用途

• オートメーションシステムのPCBアセンブリに使用
• 信頼性の高い電源接続を必要とする電子機器に最適
• コンパクトなソリューションが必要な機械設備に最適
• 各種電気制御機器への組み込みに最適

このコネクターの5.08mmピッチの意味は？

5.08mmピッチは、さまざまなデバイスとの互換性を確保し、プリント基板への組み立てを容易にするため、電子設計におけるスペースの有効利用を可能にする。

オレンジ色は、アッセンブリーの中でユーザーにどのようなメリットをもたらすのでしょうか？

オレンジ色は視認性を高め、組み立て技術者が設置やメンテナンス時に接続を識別し、回路を整理しやすくします。

この端子台にはどのような取り付け方法を使用すべきでしょうか？

この端子台はスルーホール実装方式を採用しており、はんだ付けによってプリント基板に確実に取り付けることができ、安定した耐久性のある接続を保証します。

この部品は過酷な環境条件に耐えられるか？

動作温度範囲は-50～+100 °Cで、さまざまな環境下で確実に動作するように設計されており、多様な産業用途に適しています。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

5.08 mmピッチ - Weidmüller Omnimateシリーズ

Weidmüller製のOmnimateシリーズの5.08 mmピッチ間隔2分割コネクタを使用すれば、板ばねとスプリングライジングクランプ技術、又はテンションクランプとねじなしプッシュイン技術を使用して電線対基板の接続が可能になります。 Weidmuller 8極クランプライジング端子は、幅広い基板設計とコネクタに適しています。

• 基板穴径: 1.3 mm
• ねじクランプタイプは最大1.5 mm²のワイヤに対応
• テンションクランプとIDC (ねじなし)のオプションで、組み立て時間の短縮が可能
• ストレート(開端又は閉端)90°基板ピン又は135°ヘッダでオスヘッダを成形
• 極性ピンによって誤接続を防止
