- RS品番:
- 292-868
- メーカー型番:
- FN2030-6-06
- メーカー/ブランド名:
- Schaffner
電源ラインフィルタ の一覧へ
291 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は 個
¥2,480.00
(税抜)
¥2,728.00
(税込)
個 | 単価 |
1 - 12 | ¥2,480.00 |
13 - 24 | ¥2,408.00 |
25 + | ¥2,149.00 |
- RS品番:
- 292-868
- メーカー型番:
- FN2030-6-06
- メーカー/ブランド名:
- Schaffner
その他
詳細情報

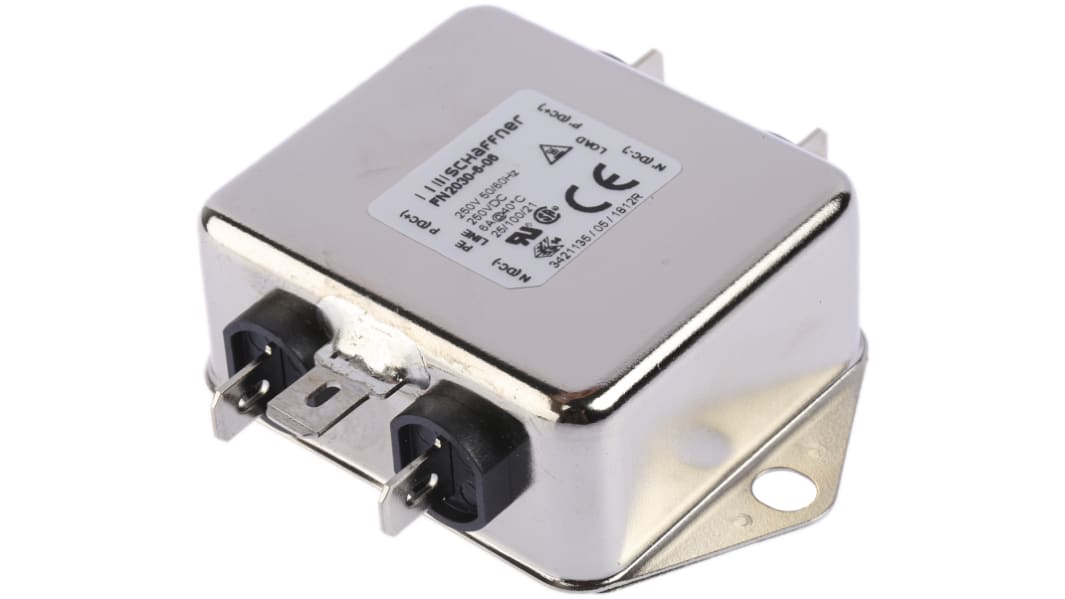

FN2030シリーズ
Schaffnerの高品質EMIフィルタ製品です。 FN2030 2段フィルタは、手早く簡単にシャーシに取り付けられるように設計されています。 すべてのフィルタが、高透磁性コア材質使用の優れた温度特性のチョークをベースに、きわめて優れた導電減衰性能を実現しています。
電気及び電子機器、消費者製品、家庭用及び医療用機器、電子データ処理装置、優れたフィルタ性能を要する高ノイズ製品など、幅広い用途に使用できます。
電気及び電子機器、消費者製品、家庭用及び医療用機器、電子データ処理装置、優れたフィルタ性能を要する高ノイズ製品など、幅広い用途に使用できます。
高減衰特性
差動モードに対して高い減衰効果
医療用オプション(Bタイプ)、セーフティオプション(Aタイプ)
過電圧保護オプション(Zタイプ)
各種端子オプションが用意されているため、ご希望の接続スタイルを選択可能
すべてのFN2030フィルタはオプションのサージパルス保護付きで提供可能
高ノイズ環境向けの2段フィルタ(FN2090シリーズ)もあり
差動モードに対して高い減衰効果
医療用オプション(Bタイプ)、セーフティオプション(Aタイプ)
過電圧保護オプション(Zタイプ)
各種端子オプションが用意されているため、ご希望の接続スタイルを選択可能
すべてのFN2030フィルタはオプションのサージパルス保護付きで提供可能
高ノイズ環境向けの2段フィルタ(FN2090シリーズ)もあり
認可
UL1283、CSA22.2 No.8 1986、EN133200、IEC60939
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
最大定格電流 | 6A |
最大定格電圧 | 250 V ac |
実装タイプ | シャーシーマウント |
終端スタイル | タブ |
相数 | 1 |
ステージ数 | Single Stage |
シリーズ | FN2030 |
動作周波数 | 400Hz |
長さ | 71mm |
奥行き | 46.6mm |
高さ | 22.3mm |
静電容量 | 4.7 nF, 470nF |
インダクタンス | 8 mH |
寸法 | 71 x 46.6 x 22.3mm |
動作温度 Min | -25°C |
漏れ電流 | 0.73 mA |
動作温度 Max | +100°C |
抵抗 | 680kΩ |
電力損失 | 3.2W |
