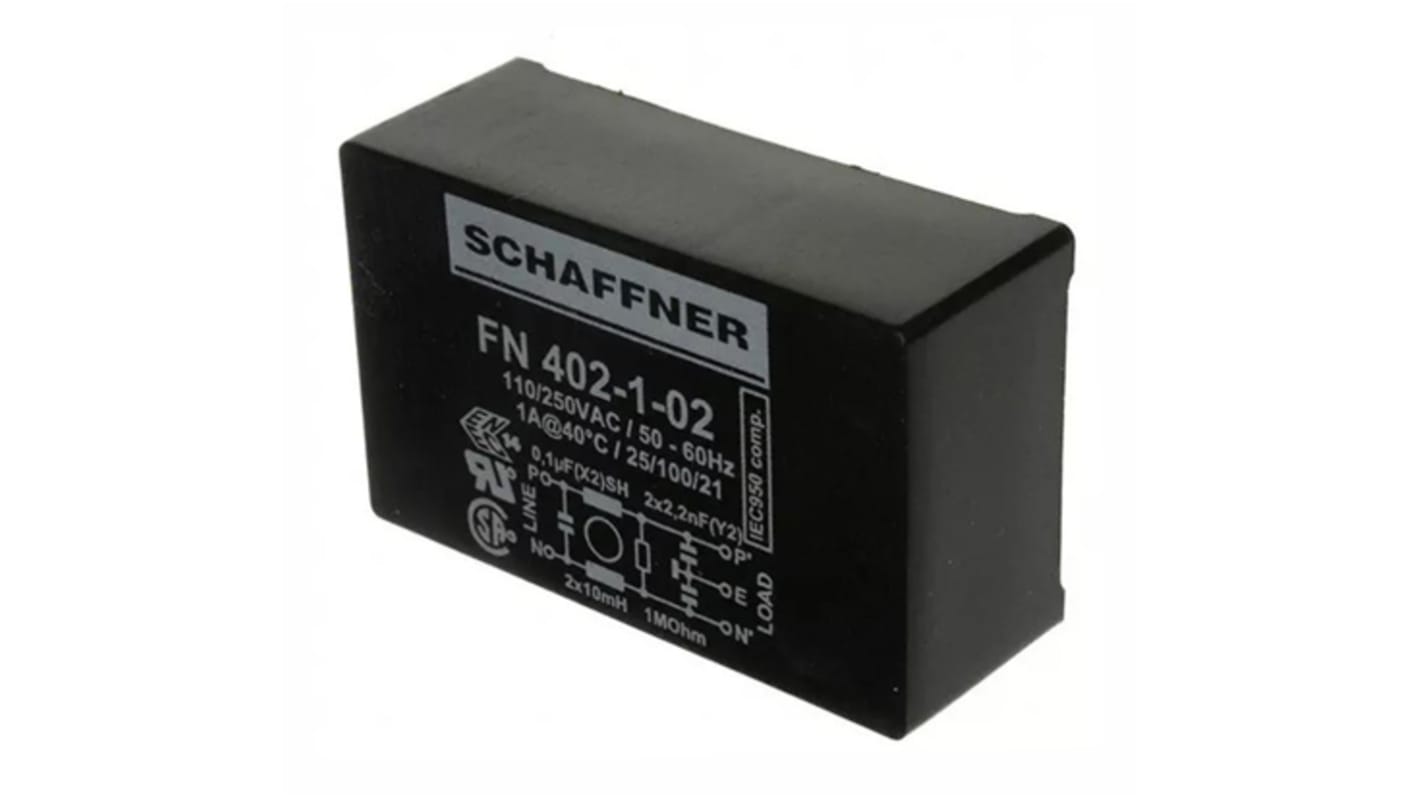

Schaffner EMIフィルタ, 1A, 250 V ac, 単相 スルーホール
- RS品番:
- 170-4989
- メーカー型番:
- FN402-1-02
- メーカー/ブランド名:
- Schaffner
ボリュームディスカウント対象商品
1 箱(1箱200個入り) 小計：*
￥234,274.00
(税抜)
￥257,702.00
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年6月23日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 200 - 200 | ￥1,171.37 | ￥234,274 |
| 400 - 1800 | ￥1,147.93 | ￥229,586 |
| 2000 - 2800 | ￥1,124.945 | ￥224,989 |
| 3000 - 3800 | ￥1,102.425 | ￥220,485 |
| 4000 + | ￥1,080.37 | ￥216,074 |
* 表示は参考価格です。ご購入数量によって価格は変動します。
- RS品番:
- 170-4989
- メーカー型番:
- FN402-1-02
- メーカー/ブランド名:
- Schaffner
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Schaffner | |
| 最大定格電流 | 1A | |
| 最大定格電圧 | 250 V ac | |
| 実装タイプ | スルーホール | |
| 終端スタイル | ピン | |
| 相数 | 1 | |
| シリーズ | FN402 | |
| ステージ数 | Single Stage | |
| 動作周波数 | 400Hz | |
| 長さ | 45mm | |
| 奥行き | 28mm | |
| 静電容量 | 2.2 nF, 100nF | |
| 高さ | 16.5mm | |
| インダクタンス | 10 mH | |
| 寸法 | 45 x 28 x 16.5mm | |
| 動作温度 Min | -25°C | |
| 漏れ電流 | 0.373 mA | |
| 動作温度 Max | +100°C | |
| 抵抗 | 1MΩ | |
| すべて選択 | ||
|---|---|---|
ブランド Schaffner | ||
最大定格電流 1A | ||
最大定格電圧 250 V ac | ||
実装タイプ スルーホール | ||
終端スタイル ピン | ||
相数 1 | ||
シリーズ FN402 | ||
ステージ数 Single Stage | ||
動作周波数 400Hz | ||
長さ 45mm | ||
奥行き 28mm | ||
静電容量 2.2 nF, 100nF | ||
高さ 16.5mm | ||
インダクタンス 10 mH | ||
寸法 45 x 28 x 16.5mm | ||
動作温度 Min -25°C | ||
漏れ電流 0.373 mA | ||
動作温度 Max +100°C | ||
抵抗 1MΩ | ||
FN402シリーズ
FN402基板フィルタは、すばやく簡単に基板実装できるように設計された単相フィルタです。 目的の標準製品を製作できるよう、幅広い定格電流と医療タイプを用意しています。
電気 / 電子機器、中小型の機械や家庭用機器、単相電源、スイッチモード電源、計測機器、医療機器などの幅広い用途に使用することができます。
電気 / 電子機器、中小型の機械や家庭用機器、単相電源、スイッチモード電源、計測機器、医療機器などの幅広い用途に使用することができます。
高い飽和抵抗と優れた温度特性を備えたチョークをベースにした、優れた伝導減衰性能
基板スルーホール実装
低コスト、低プロファイル
オプションの医療バージョン(Bタイプ)も用意
基板スルーホール実装
低コスト、低プロファイル
オプションの医療バージョン(Bタイプ)も用意
認可
UL認定、CSA認定、VDE
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
