インフィニオン 評価ボード, モータドライバボード, MOSFETゲートドライバ, ブートストラップダイオードとOCPを内蔵したIGBT/SiC 用, EVAL6ED2231S12TM1TOBO1

電源管理開発キット の一覧へ

1個小計：*

￥173,990.00

(税抜)

￥191,389.00

(税込)

Add to Basket
数量を選択または入力
在庫限り
  • 2 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥173,990

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
179-969
メーカー型番:
EVAL6ED2231S12TM1TOBO1
メーカー/ブランド名:
インフィニオン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

インフィニオン

電源管理機能

MOSFETゲートドライバ

併用可能製品

ブートストラップダイオードとOCPを内蔵したIGBT/SiC

キットの分類

モータドライバボード

対象機器

6ED2231S12T

キット名

1200 V Three Phase Gate Driver for IGBT/SiC with Integrated Bootstrap Diode and OCP

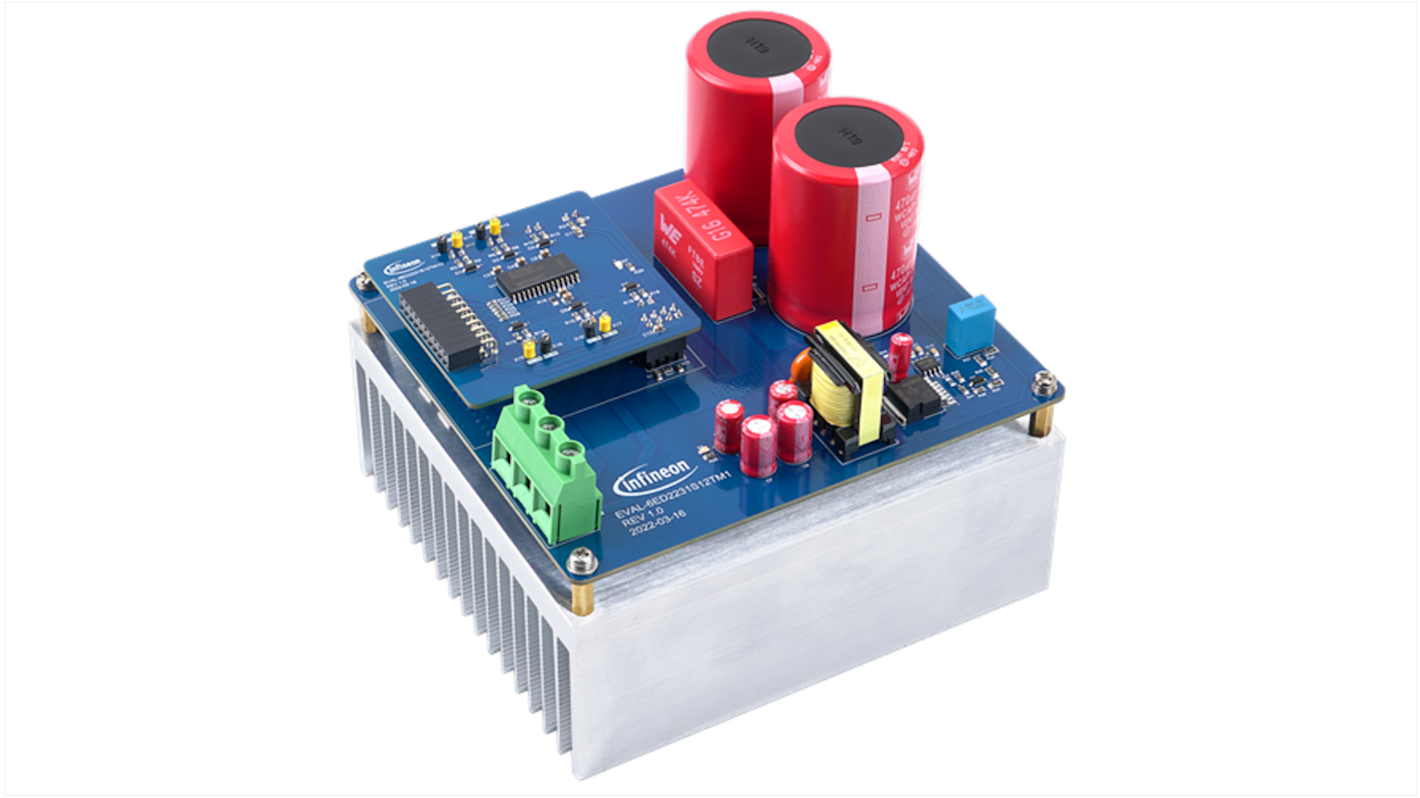

Infineon評価ボード、6ED2231S12T機能付きデバイス、モータドライバボード分類 - EVAL6ED2231S12TM1TOBO1


この評価ボードは、IGBT及びSiC MOSFETを含む高性能用途向けに設計された洗練されたモータドライバキットです。このボードには、6ED2231S12T MOSFETドライバが搭載されており、さまざまな電源管理ソリューションにシームレスに取り組むことができます。この包括的な評価プラットフォームは、最大1200 Vの定格電圧をサポートしているため、過酷な環境に適しています。

特長


• 超高速ブートストラップダイオードを内蔵し、ハイサイド電源管理を簡素化
• 効果的なブートストラップ動作を実現するために設計されたフローティングチャンネルにより、汎用性が向上
• 過電流保護機能により、システムの信頼性を向上
• マッチングされた拡散遅延により、高周波使用を効率化
• 内蔵のデッドタイム保護により、回路のショットスルー問題を防止

用途


• 高電圧動作が必要な産業用ドライブに最適
• 組み込みインバータで使用し、ポンプやファンの正確なモータ制御を実現
• エネルギー効率を最適化するため、商業用エアコンシステムに適用

このボードは、さまざまなタイプのロジック入力をサポートしますか?


はい、さまざまな入力ロジックと互換性があり、3.3 V、5 V、及び15 Vシステムをサポートし、既存の制御回路と簡単に統合できます。

内蔵ブートストラップダイオードは、どのようにして動作を向上させますか?


内蔵ブートストラップダイオードにより、ハイサイド電源の充電サイクルが迅速になり、コンポーネント数を削減し、特にスイッチング周波数の高い用途でシステムの信頼性を向上させます。

過電流保護機能の意味は何ですか?


内蔵の過電流保護により、過電流シナリオでデバイスが出力を自動的にシャットダウンすることができ、接続されたコンポーネントを保護し、システム全体の安全性を向上させます。

このデバイスは、どのように熱抵抗を管理しますか?


定格耐熱性は75 oC/Wで、動作条件下で効率的な散熱を実現し、長時間の使用中にパフォーマンスの安定性を維持します。

最適な性能を実現するための基板レイアウトについて、どのような予防措置を講じる必要がありますか?


ノイズカップリングとマイナス電圧トランジェントを最小限に抑えるには、高電圧コンポーネントと低電圧コンポーネントの間の適切な距離を維持し、バイパスコンデンサを関連するピンの近くに配置します。
