RS品番:
111-5749
メーカー型番:
ADM00513
メーカー/ブランド名:
Microchip
電源管理開発キット の一覧へ
取扱終了
RS品番:
111-5749
メーカー型番:
ADM00513
メーカー/ブランド名:
Microchip
データシート
その他
詳細情報
仕様
User Guide
RoHSステータス: 適合

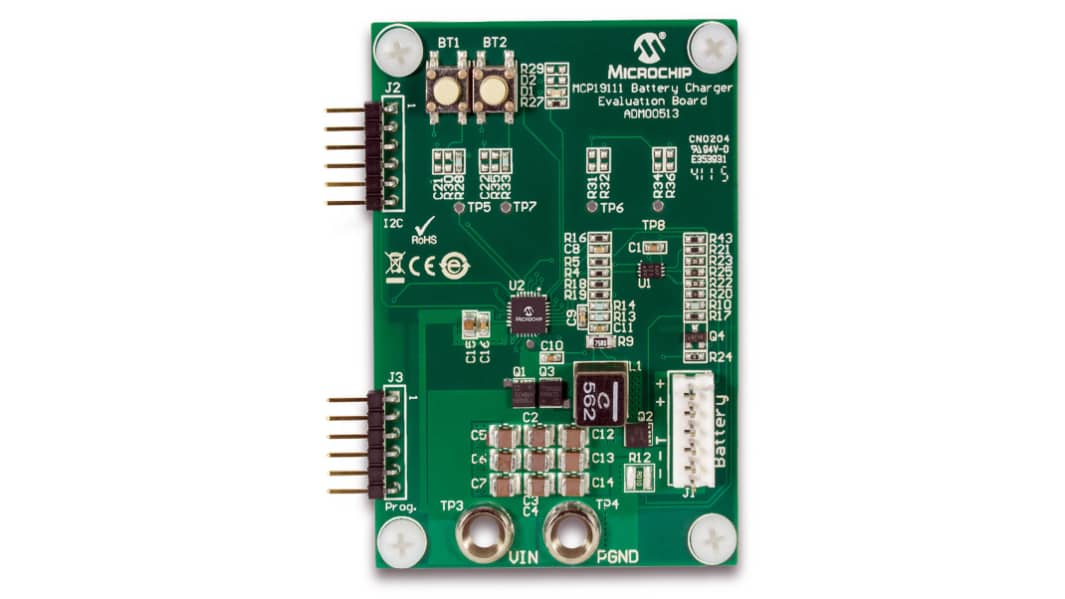

MCP19111バッテリ充電器評価ボード
Microchip MCP19111評価ボードは、マルチケミストリバッテリ充電器の用途においてMCP19111 PWMコントローラを実演するためのプラットフォームです。 このボードは、最高7セルのNiMHバッテリ、最高4セルのリチウムイオンバッテリ、最高6セルのVRLAバッテリ、最高5セルのLiFePO4バッテリを充電できます。 対象となるデバイスは、バッテリ状態の読み取り値に基づき、充電電流の量や充電タイプを動的に制御します。
このボードは動作デモンストレーションの起動に必要な回路をすべて搭載しています。また、MCP19111を簡単にカスタマイズできます。 bespoke MCP19111バッテリ充電器グラフィックユーザーインターフェイス(GUI)を使用して、MCP19111の監視と構成を行います。 MCP19111のプログラミングには、MPLAB X IDEとMPLAB XC8コンパイラを使用します。
MCP19111はデジタル拡張PWMコントローラです。 このデバイスは、8ビットPICマイクロコントローラとPWM電流モードコントローラを搭載しているので、柔軟でカスタマイズ可能なソリューションを提供できます。 PWMコントローラがDC/DCコンバータの出力を調整する一方で、MCUがデバイスを動的にカスタマイズします。 操作パラメータ、起動とシャットダウンのプロファイル、保護レベル、障害処理の手順をすべてカスタマイズして効率の高いバックコンバータを作成できます。
特長
MCP19111デジタル拡張PWMコントローラを実演
リチウムイオン、NiMH、VRLA、鉛酸、LiFEPO4バッテリを充電
効率の高いバックコンバータ
入力電圧: 6 → 32 V
充電電流: 6 A (最大)
グラフィカルユーザーインターフェイス(GUI)でデバイスの構成や監視が可能
PICkitシリアルアナライザとPICkit In-Circuitプログラマ用の6ピンコネクタ
キットの内容
MCP19111バッテリ充電器評価ボード x 1
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
PWM(パルス幅変調)コントローラ、Microchip
特性
電源管理機能
バッテリ充電器
キットの分類
開発ボード
対象機器
MCP19111
