- RS品番:
- 143-8572
- メーカー型番:
- EV-VN7008AJ
- メーカー/ブランド名:
- STMicroelectronics
この製品はご注文いただけません
大変申し訳ありませんが、在庫切れのため現在ご注文いただけません。
追加されました
単価: 購入単位は 個
¥19,077.00
(税抜)
¥20,984.70
(税込)
個 | 単価 |
1 + | ¥19,077.00 |
- RS品番:
- 143-8572
- メーカー型番:
- EV-VN7008AJ
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

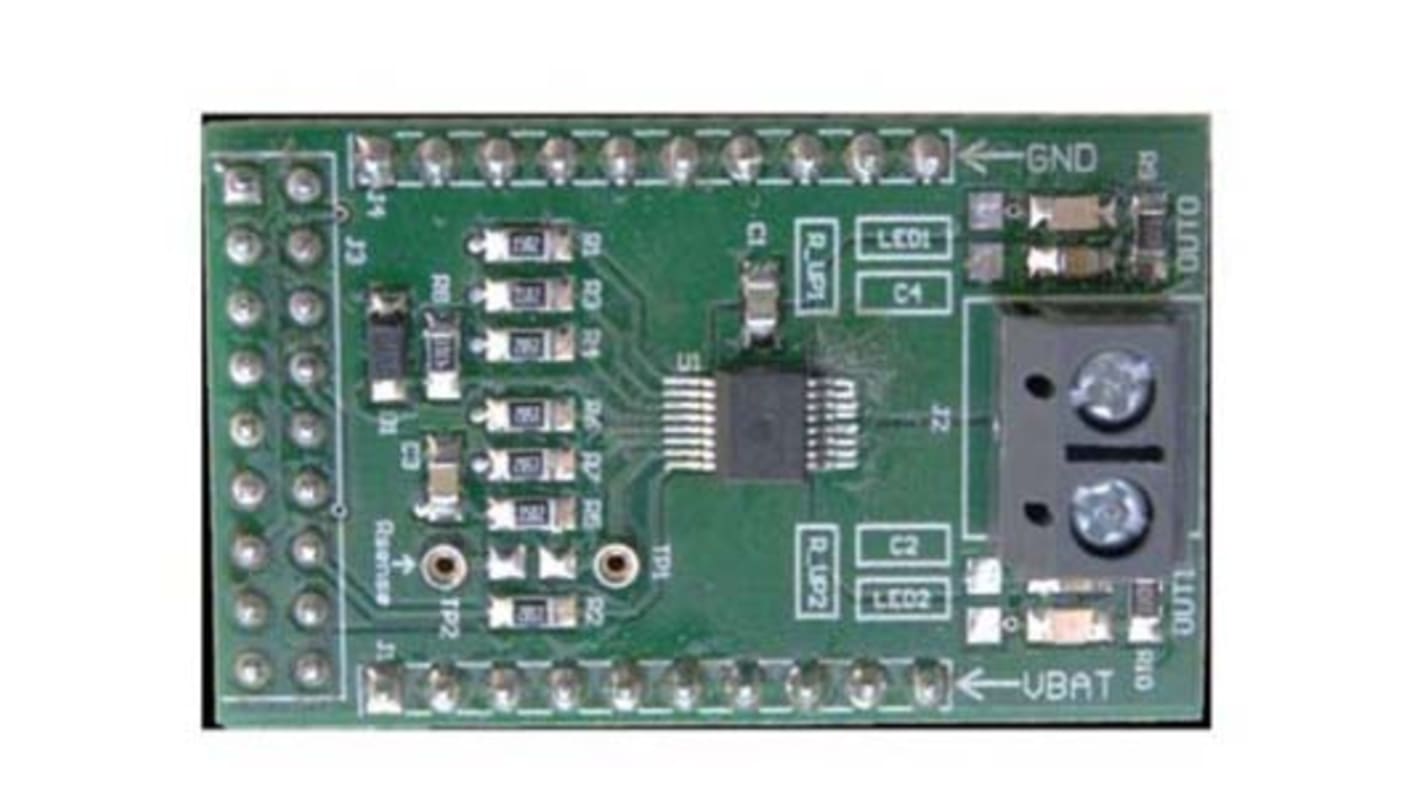

EV-VN7008AJ車載ハイサイドドライバ評価ボード
EV-VN7008AJボードには、車載用途向けに設計されたVN7008AJスマートハイサイドドライバと電流検出フィードバックデバイスが搭載されています。オンボードのコンポーネントセットを使用すれば、追加の設計なしに負荷、電源、マイクロコントローラに直接接続できます。
動作電圧範囲: +4 → +28 V dc
最大出力電流: 96 A (制限)
超低スタンバイ電流: 0.5 μA
3 V / 5 V CMOS対応のインターフェイス経由で+12 Vの車載アース負荷を駆動
高精度 / 比例負荷の専用電流検出
オフ状態のオープン負荷検出
出力をVccに短絡して検出
低電圧シャットダウン
過電圧クランプ
負荷電流の制限
高速熱トランジェントの自己制限
過熱時のラッチオフ又は障害リセットピンによる電力制限を設定可能
グラウンドオープンとVccオープンに対する保護
外部コンポーネントによるバッテリ逆接続に対する保護
静電放電に対する保護
電流検出抵抗器用のソケット / パッド
ねじ端子コネクタ経由の出力
寸法: 25 x 41.5mm
最大出力電流: 96 A (制限)
超低スタンバイ電流: 0.5 μA
3 V / 5 V CMOS対応のインターフェイス経由で+12 Vの車載アース負荷を駆動
高精度 / 比例負荷の専用電流検出
オフ状態のオープン負荷検出
出力をVccに短絡して検出
低電圧シャットダウン
過電圧クランプ
負荷電流の制限
高速熱トランジェントの自己制限
過熱時のラッチオフ又は障害リセットピンによる電力制限を設定可能
グラウンドオープンとVccオープンに対する保護
外部コンポーネントによるバッテリ逆接続に対する保護
静電放電に対する保護
電流検出抵抗器用のソケット / パッド
ねじ端子コネクタ経由の出力
寸法: 25 x 41.5mm
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
インテリジェント電源スイッチ、STMicroelectronics
仕様
特性 | |
---|---|
電源管理機能 | MOSFETドライバ |
キットの分類 | 評価ボード |
対象機器 | VN7008AJ |
