- RS品番:
- 219-4217
- メーカー型番:
- EVSPIN32G4
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 219-4217
- メーカー型番:
- EVSPIN32G4
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

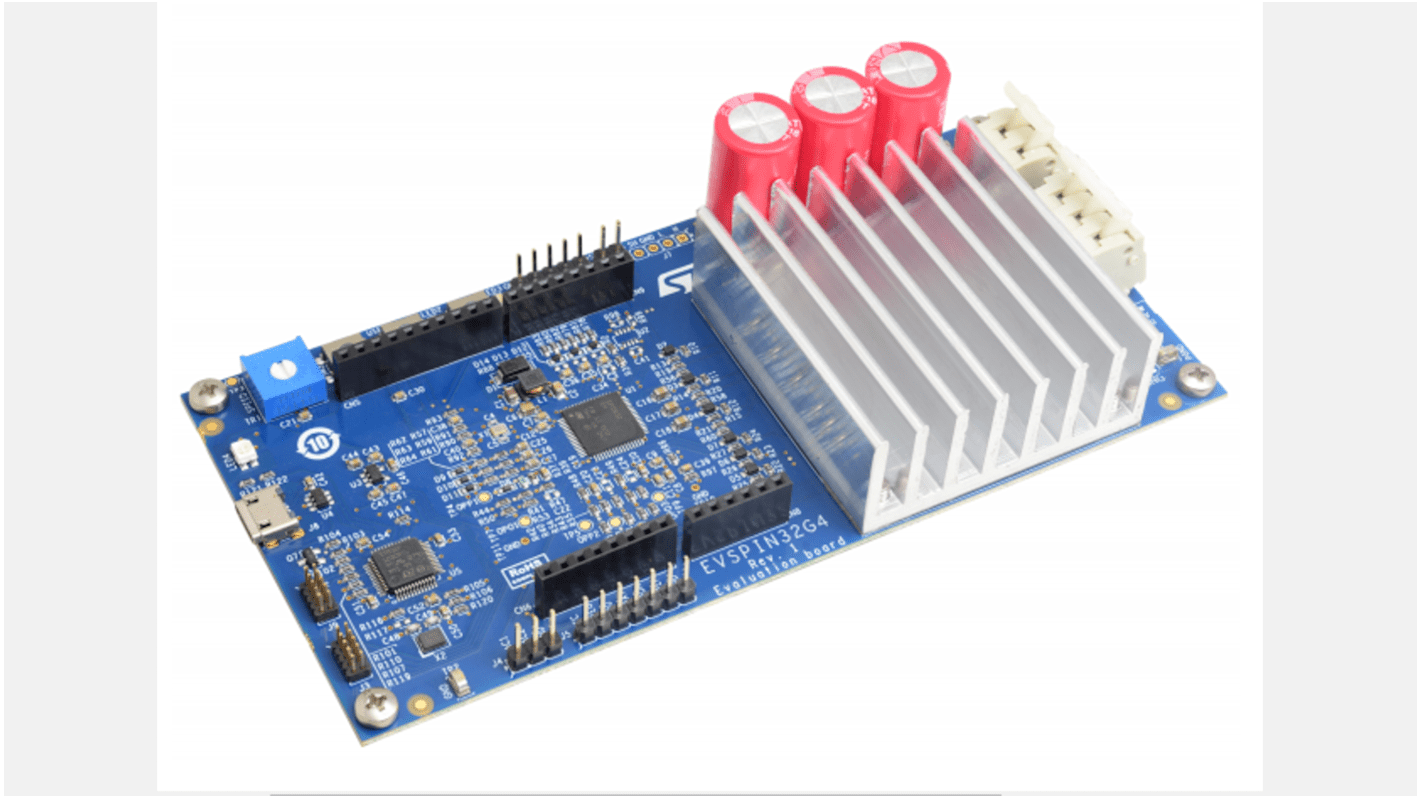

三相ブラシレスモータ用STSPIN32G4デモンストレーションボード
EVSPIN32G4は、パッケージ内のSTSPIN32G4システム及びSTL110N10F7パワーMOSFETをベースにしたデモンストレーションボードです。STSPIN32G4は、9 x 9 mm VFQFPNパッケージ、トリプル高性能ハーフブリッジゲートドライバ、プログラマブル機能の豊富なセット、及び1つのミックス信号STM32G431マイクロコントローラに統合されています。
電流検出用の内蔵オペアンプ、各パワーMOSFETのドレインソース電圧検出、過電流保護用のコンパレータにより、モータ制御用の完全統合ソリューションとなります。
電圧レギュレータが内蔵されているため、ゲートドライバと制御ロジック電源の両方をモータ電源から生成することができ、専用回路を必要としません。
このボードは、STSPIN32G4の完全な評価を実現し、三相ブラシレスDCモータを駆動するように設計されており、電動工具、電気自転車、ファン、家庭用電化製品など、さまざまな用途でのSTSPIN32G4評価に対応する使いやすいソリューションです。
このボードは、センサレスとセンサベースの両方の制御アルゴリズムをサポートする3シャント又はシングルシャント構成が可能です。
Arduinoコネクタにより、EVSPIN32G4をMEMSセンサやBluetoothトランシーバなどの拡張ボードとインターフェイスすることができます。また、CANバスにより、複雑なモーション制御システムを構築するために、マスタモジュール又はスレーブモジュールとの相互接続が可能になります。
オンボードST-LINK/V2プログラマは、マイクロコントローラファームウェアのデバッグを高速化して簡素化します。
電流検出用の内蔵オペアンプ、各パワーMOSFETのドレインソース電圧検出、過電流保護用のコンパレータにより、モータ制御用の完全統合ソリューションとなります。
電圧レギュレータが内蔵されているため、ゲートドライバと制御ロジック電源の両方をモータ電源から生成することができ、専用回路を必要としません。
このボードは、STSPIN32G4の完全な評価を実現し、三相ブラシレスDCモータを駆動するように設計されており、電動工具、電気自転車、ファン、家庭用電化製品など、さまざまな用途でのSTSPIN32G4評価に対応する使いやすいソリューションです。
このボードは、センサレスとセンサベースの両方の制御アルゴリズムをサポートする3シャント又はシングルシャント構成が可能です。
Arduinoコネクタにより、EVSPIN32G4をMEMSセンサやBluetoothトランシーバなどの拡張ボードとインターフェイスすることができます。また、CANバスにより、複雑なモーション制御システムを構築するために、マスタモジュール又はスレーブモジュールとの相互接続が可能になります。
オンボードST-LINK/V2プログラマは、マイクロコントローラファームウェアのデバッグを高速化して簡素化します。
主な特徴
- 入力バス電圧: 10 → 75 V、専用監視機能付き
- STL110N10F7パワーMOSFETをベースにしたパワーステージで、出力電流は最大20 A (ヒートシンク取り付け)、過電流条件に対して保護
- STSPIN32G4、組み込みSTM32G431 MCUを搭載した高性能三相モータコントローラ:
32ビットARM® Cortex®-M4 MCU + FPU
最大クロック周波数: 170 MHz
三角関数用CORDIC数学ハードウェアアクセラレータ
128 kBフラッシュメモリ、独自のコードリード保護(PCROP)、セキュアメモリエリア、1 kB OTP
32 kB SRAMメモリ、HWパリティチェック付き
モータ制御用の高度なタイマ x 2、16ビット、それぞれ最大6つのPWMチャンネル
汎用タイマ x 8
ADC x 2、12ビット分解能(最大19チャンネル)、変換速度: 4 Msps
12ビットDACチャンネル x 4
超高速レールツーレールコンパレータ x 4
レール x 3-PGAモードでも使用可能なレール向けオペアンプ
内部高精度基準電圧
最大40個のGPIO
フルセットのインターフェイス: I2C、SPI、UART、CAN
最大200 mAのVCCバックコンバータ、プログラマブル出力及び組み込みMOSFET
3.3 V LDOリニアレギュレータ(最大150 mA)
スタンバイモードのMCU電源用の低静止リニアレギュレータ
保護機能のフルセットを備えたレギュレータ: 熱シャットダウン、短絡、過負荷保護
定格75 Vゲートドライバ、1 Aシンク / ソース電流及び組み込みブートストラップダイオード付き
各パワーMOSFETのドレインソース電圧検出
- 3シャント又はシングルシャント構成可能な電流検出
- デジタルホールセンサ及び正方形アンベルド入力
- ST-LINK/V2プログラマ及びデバッガ
- Arduino UNOコネクタ
- CANバスに対する優位性
- パワーステージ温度監視用NTCセンサ
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
併用可能製品 | STL110N10F7、STSPIN32G4 |
対象機器 | STL110N10F7 |
キット名 | Development Tools |
