マイクロチップ, スタータキット 電源

MicrochipのMPLAB®デジタル電源用スタータキットでは、dsPIC33F GSファミリのスイッチモード電源(SMPS)及び16ビットデジタル電力変換用デジタル信号コントローラの機能の導入やデモンストレーションを行います。

dsPIC®デジタル信号コントローラには、A/D変換、PWM波生成、アナログ比較、及び汎用I/Oに必要なメモリ及び周辺機器が用意されています。こうした機能は、1つのデバイスにまとめられています。 MPLAB IDEソフトウェアにより、閉ループPID (Proportional-Integral-Derivative)制御によって必要な出力電圧レベルを確保します。

dsPIC33EP64GS502 16ビットデジタル電力変換用デジタル信号コントローラ
DC/DC同期バックコンバータ電力段 x 1
DC/DCブーストコンバータ電力段 x 1
電圧、電流、温度、及び故障状態用のLCDディスプレイ
オンボードインサーキットデバッガ / プログラマ(USB経由)
オンボードプログラマブル抵抗負荷
オンボード温度センサ

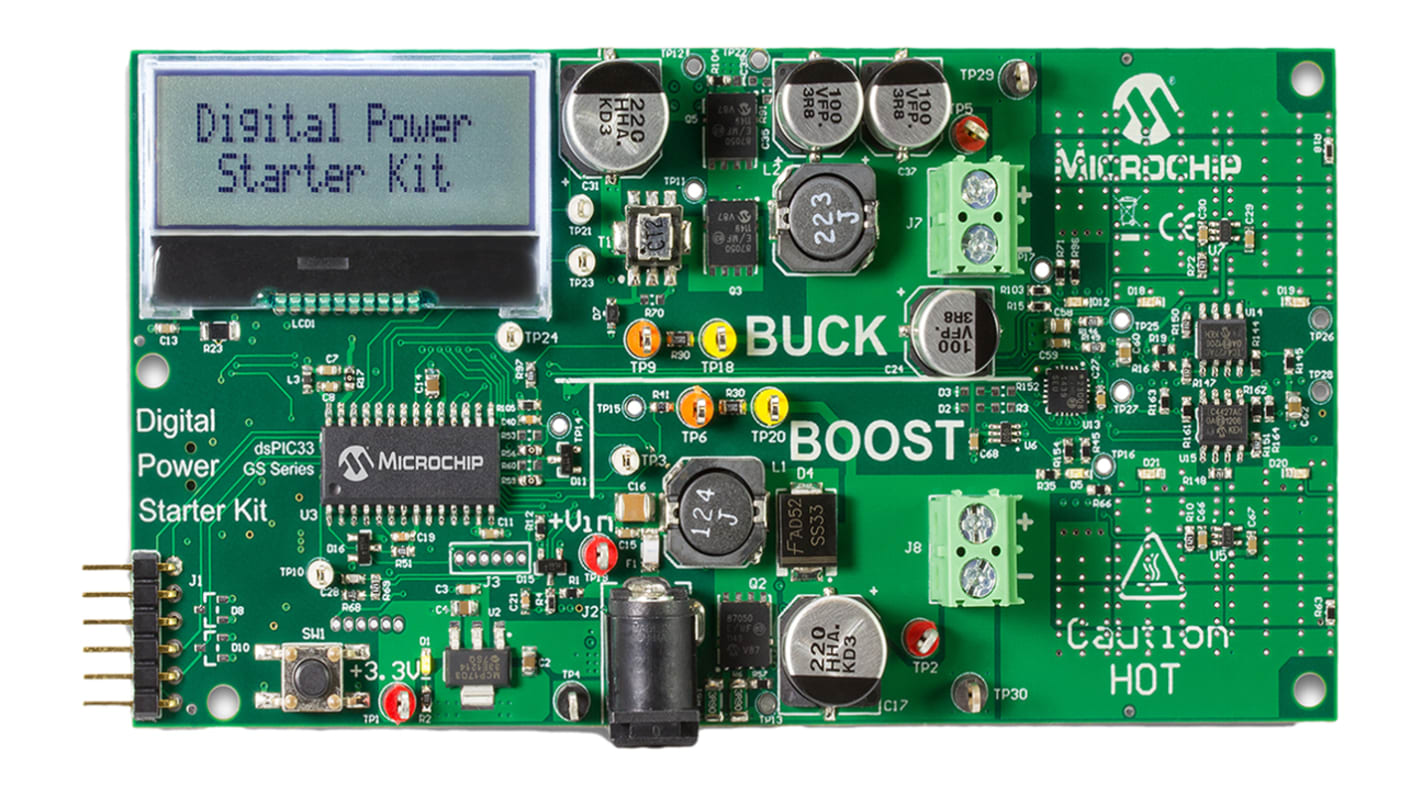

デジタル電源用スタータキットボード
9 V電源
USBケーブル

dsPIC®開発ツール
