その他
RoHSステータス: 該当なし
- COO(原産国):
- DE
詳細情報

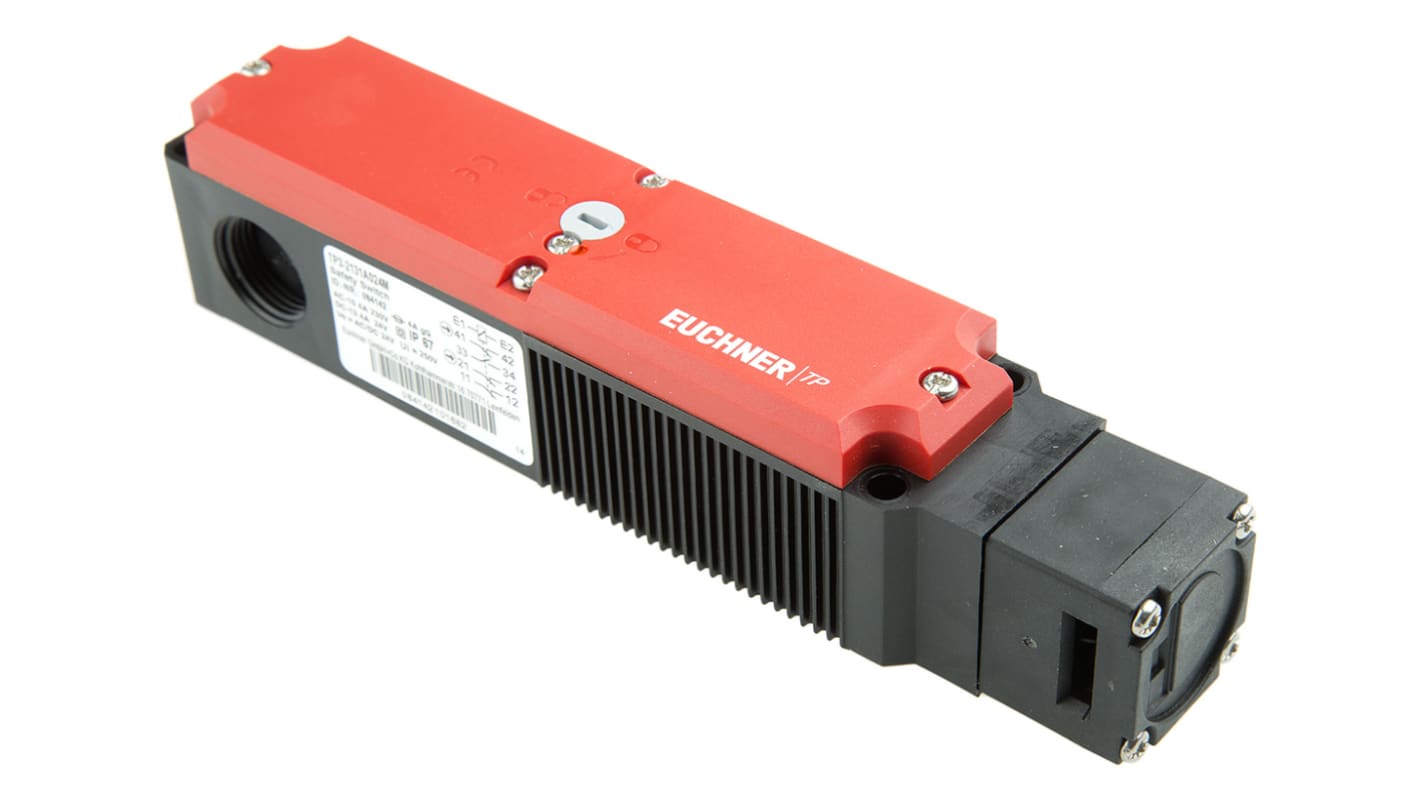

TP3 —電磁ロック
ロック状態で 1200 N の保持
導体挿入部 x 3 ( M20 x 1.5 )
4 方向は上からの方向を追加して横方向に進みます
アクチュエータヘッドの開口部により、異物を除去可能
スイッチ幅が 39 mm と小型なので、プロファイル取り付けに最適です
スイッチング素子:強制開離コンタクト x 2 、 N/O x 1 、 N/C x 1 (ドア信号コンタクト)。2 つの強制ガイド N/C コンタクトは、安全回路内での冗長( 2 チャンネル)ガルバニック絶縁統合を可能にします
アクチュエータを取り外すと、 NC コンタクトが開き、 NO コンタクトが閉じます
左右どちらの吊り下げドアにも対応する、回転式アクチュエータタイプ A
TOP 及びボトムハングドア用のビボット式アクチュエータタイプ B です
作動キーは別途注文してください
導体挿入部 x 3 ( M20 x 1.5 )
4 方向は上からの方向を追加して横方向に進みます
アクチュエータヘッドの開口部により、異物を除去可能
スイッチ幅が 39 mm と小型なので、プロファイル取り付けに最適です
スイッチング素子:強制開離コンタクト x 2 、 N/O x 1 、 N/C x 1 (ドア信号コンタクト)。2 つの強制ガイド N/C コンタクトは、安全回路内での冗長( 2 チャンネル)ガルバニック絶縁統合を可能にします
アクチュエータを取り外すと、 NC コンタクトが開き、 NO コンタクトが閉じます
左右どちらの吊り下げドアにも対応する、回転式アクチュエータタイプ A
TOP 及びボトムハングドア用のビボット式アクチュエータタイプ B です
作動キーは別途注文してください
安全スイッチは、危険性のある機械部品(運転時の動きなど)による負傷のリスクがなくなるまで、安全スイッチによって安全装置を閉じ、ロックしたまま、可動式安全スイッチを監視します。
安全スイッチに取り付けられているマグネットに電圧をかけると、保護デバイスが解放されます。
安全スイッチに取り付けられているマグネットに電圧をかけると、保護デバイスが解放されます。
インターロックスイッチ
仕様
特性 | |
---|---|
ロックスタイル | キー |
通常端子構成 | 3NC/1NO |
最大AC電圧 | 230V |
最大DC電圧 | 24V |
IP保護等級 | IP67 |
ヘッドの方向の数 | 4 |
シリーズ | TP3 |
電流 Max | 4A |
幅 | 42mm |
動作温度 Max | +55°C |
動作温度 Min | -20°C |
深さ | 40mm |
長さ | 192mm |
