- RS品番:
- 174-3227
- メーカー型番:
- 103030215
- メーカー/ブランド名:
- Seeed Studio
72 国内在庫あり - 通常1営業日でお届け
377 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥4,231.00
(税抜)
¥4,654.10
(税込)
個 | 単価 |
1 - 4 | ¥4,231.00 |
5 - 9 | ¥3,854.00 |
10 + | ¥3,523.00 |
- RS品番:
- 174-3227
- メーカー型番:
- 103030215
- メーカー/ブランド名:
- Seeed Studio
その他
- COO(原産国):
- CN
詳細情報

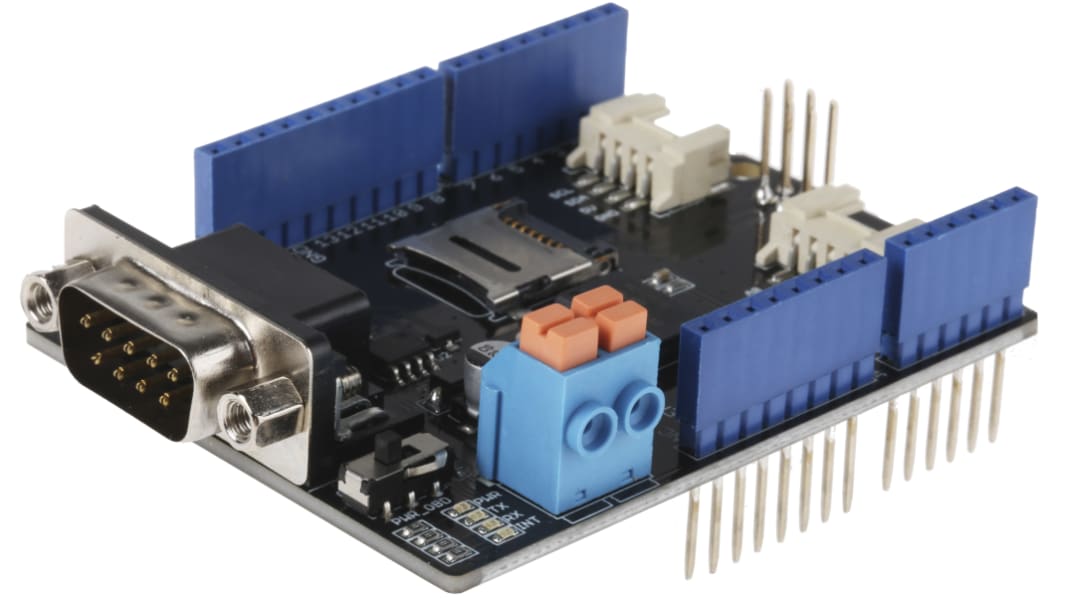

Seeed Studio Can-Busシールド
Seeed Studio CAN-Busシールドは、CAN MCP2515コントローラとMCP2551トランシーバを採用したモジュールです。このカードモジュールは、Arduinoモジュールに差し込むだけで、CANバス又はODB-IIを介して通信することができます。このシールドは、SPIバスを介して通信を行うmicro SDカードリーダーを備えています。CANバスは、通信速度と信頼性を損なうことなく長距離通信が可能なので産業用として一般的に使用されています。
特長
最大1M bpsでCAN V2.0Bを利用可能
工業規格の9ピンD-subコネクタ
OBD-llおよびCAN標準ピン配列を選択可能
CAN用のピンを切り替えるジャンパ
microSDカードスロット用のピンを切り替えるジャンパ
INTピンを切り替えるジャンパ
CAN_HとCAN_Lを簡単に接続できるターミナルブロック
Arduino Uno 互換ピンヘッダ
二つのGROVEコネクタ(I2C及びUART)
最大10 MHzまでのSPIインターフェイス
標準フォーマット(11ビット長)及び拡張フォーマット(29ビット長)のデータフレーム及びリモートフレーム
二つの優先順位付き受信バッファ
工業規格の9ピンD-subコネクタ
OBD-llおよびCAN標準ピン配列を選択可能
CAN用のピンを切り替えるジャンパ
microSDカードスロット用のピンを切り替えるジャンパ
INTピンを切り替えるジャンパ
CAN_HとCAN_Lを簡単に接続できるターミナルブロック
Arduino Uno 互換ピンヘッダ
二つのGROVEコネクタ(I2C及びUART)
最大10 MHzまでのSPIインターフェイス
標準フォーマット(11ビット長)及び拡張フォーマット(29ビット長)のデータフレーム及びリモートフレーム
二つの優先順位付き受信バッファ
用途
産業用監視システム
データロガー
組み込み診断ツール
データロガー
組み込み診断ツール
認証
ANSI / ESD S20.20-2014
BS EN 61340-5-1:2007
BS EN 61340-5-1:2007
仕様
特性 | |
---|---|
製品名 | CAN-BUS シールド V2 |
キットの分類 | CAN-BUSシールドV2 |
プロセッサ品番 | 103030215 |
リビジョン | v2.0 |
併用可能製品 | Arduino |
