リレー
シグナルリレー

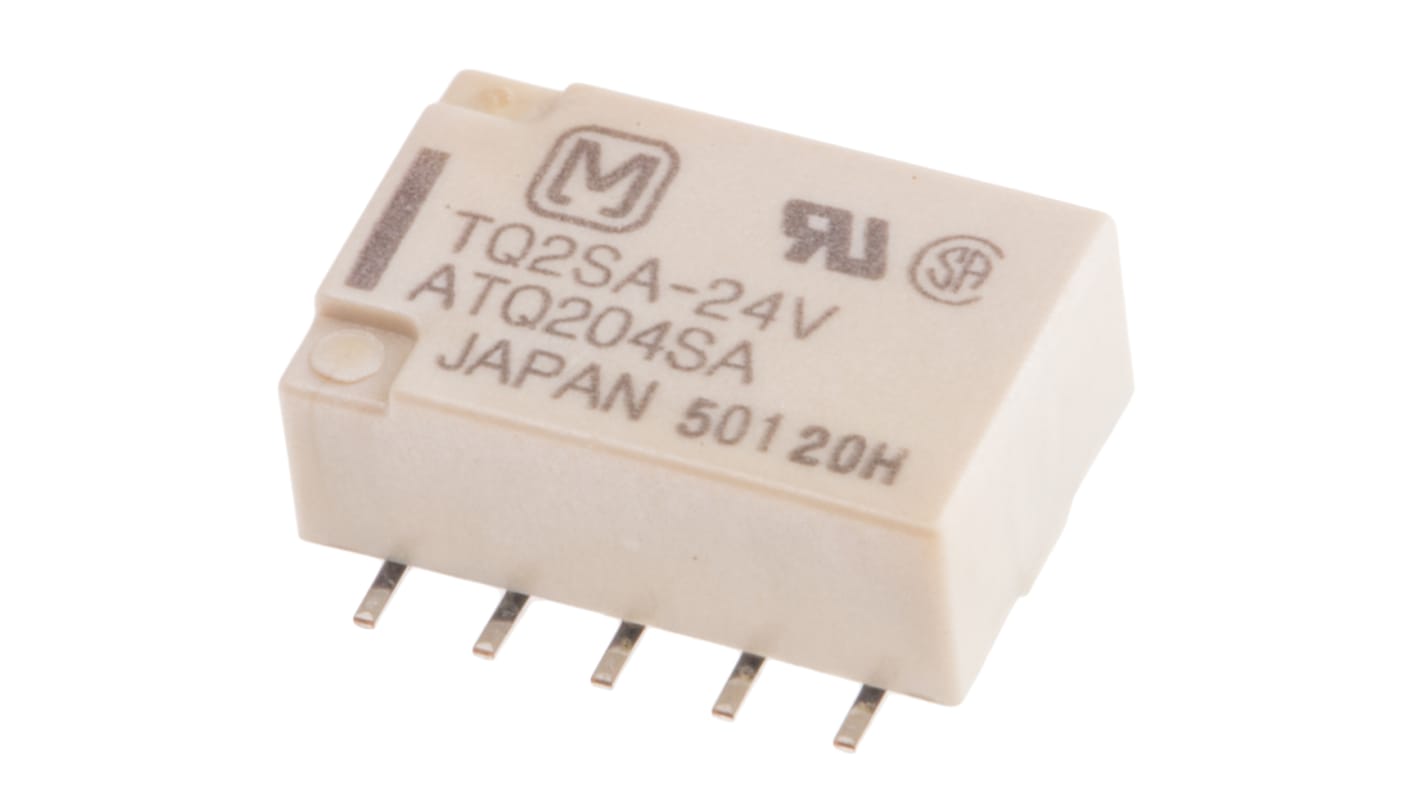

Panasonic シグナルリレー SPDT 24V dc TQ
RS品番:
699-6244
メーカー型番:
TQ2SA-24V
メーカー/ブランド名:
Panasonic
シグナルリレー の一覧へ
17 海外在庫あり - 通常5営業日でお届け
Add to Basket
個
数量を選択または入力
個
数量を選択または入力
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥405.00
(税抜)
¥445.50
(税込)
個
単価
1 - 1
¥405.00
2 - 19
¥393.00
20 - 29
¥383.00
30 - 39
¥379.00
40 +
¥374.00
RS品番:
699-6244
メーカー型番:
TQ2SA-24V
メーカー/ブランド名:
Panasonic
データシート
その他
詳細情報
仕様
TQ SMD RELAYS Data Sheet
TQ Relay_JP
RoHSステータス: 適合
COO(原産国):
JP
TQ2 シリーズ
これは6mmのプロファイルで高感度を実現した表面実装型リレーです。
フラットでコンパクトな本体に薄型の表面実装端子を搭載
高周波特性
SMD自動挿入に対応
低熱 EMF (約 2 μ V )
通信機器、計測機器、OA機器などに最適
備考
スルーホールタイプについては、品番
113-8825
を参照してください。
認可
UL、CSA
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
コイル電圧
24V dc
接点構成
SPDT
取り付けタイプ
表面実装
最大スイッチング電流 DC
1 A
最大スイッチング電圧 AC
125V ac
最大スイッチング電圧 DC
110V dc
シリーズ
TQ
最大スイッチング電源 DC
30 W
ラッチ
なし
長さ
14mm
奥行き
9mm
高さ
5.6mm
寸法
14 x 9 x 5.6mm
ターミナルタイプ
基板ピン
極数
1
スイッチング電流
1A
コイルと接点間の耐電圧
1.5kV rms
動作温度 Max
+70°C
動作温度 Min
-40°C
コイル電力
200mW
接点材質
金めっき
特長
高密度取り付け可能、低熱起電力、セルフクリンチング Terminal も用意しています
動作温度範囲
-40 → +70°C
コイル抵抗
2800Ω
最大スイッチング電源 AC
62.5VA
寿命
100000000 (機械)サイクル、200000 (電気)サイクル
