- RS品番:
- 788-6757
- メーカー型番:
- 7TCA085460R0089 ESP 240M1
- メーカー/ブランド名:
- WJ Furse
6 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥72,971.00
(税抜)
¥80,268.10
(税込)
個 | 単価 |
1 - 2 | ¥72,971.00 |
3 - 29 | ¥64,985.00 |
30 - 39 | ¥56,999.00 |
40 - 49 | ¥49,012.00 |
50 + | ¥41,026.00 |
- RS品番:
- 788-6757
- メーカー型番:
- 7TCA085460R0089 ESP 240M1
- メーカー/ブランド名:
- WJ Furse
データシート
- Protection for Data and Signal Lines in Intrinsically Safe Circuits Application Note
- Choosing the Correct Furse ESP Lightning Barrier for your Application
- Protection of Wind Turbines Application Note
- Protection of Photovoltaic (PV) Systems Application Note
- Furse Advanced ESP 240 M1 & ESP 415 M1 Brochure
- ABB IET Wiring Regulations BS 7671 18TH Edition
- Datasheet
その他
詳細情報
強化サージプロテクタ
電圧スパイクから電気機器を保護するように設計された器具 強化サージプロテクタは、配電システムでの使用に最適です。 コンピュータ、通信、制御機器などの主電源上で発生する過渡的な過電圧から、接続された電子機器を保護します。 落雷が発生しやすい環境において、当社のサージプロテクタは高度な事前警告を提供するので、ご使用のシステムは繰り返される保護機能によって守られます。 これらの製品は簡単に適用でき、故障した電源から安全に遮断できる革新的な機能を備えています。
全ラインの間 (L-E、L-N、N-E) での通過電圧がひじょうに低い
障害前警告を行うLEDステータスインジケータ
無電圧接点を通るリモート表示
頑丈なスチールハウジング
中性点接地電圧の警告
アクセサリ
WBX 3 (456-8112)、ESP 240 M1用
WBX 4 、ESP 415 M1用
WBX 4 、ESP 415 M1用
認可
部品ESP 240 M1 (456-8112)には、ネットワークレールの認定を適用 – PA05/01832 NRS PADSリファレンス: 086/047149

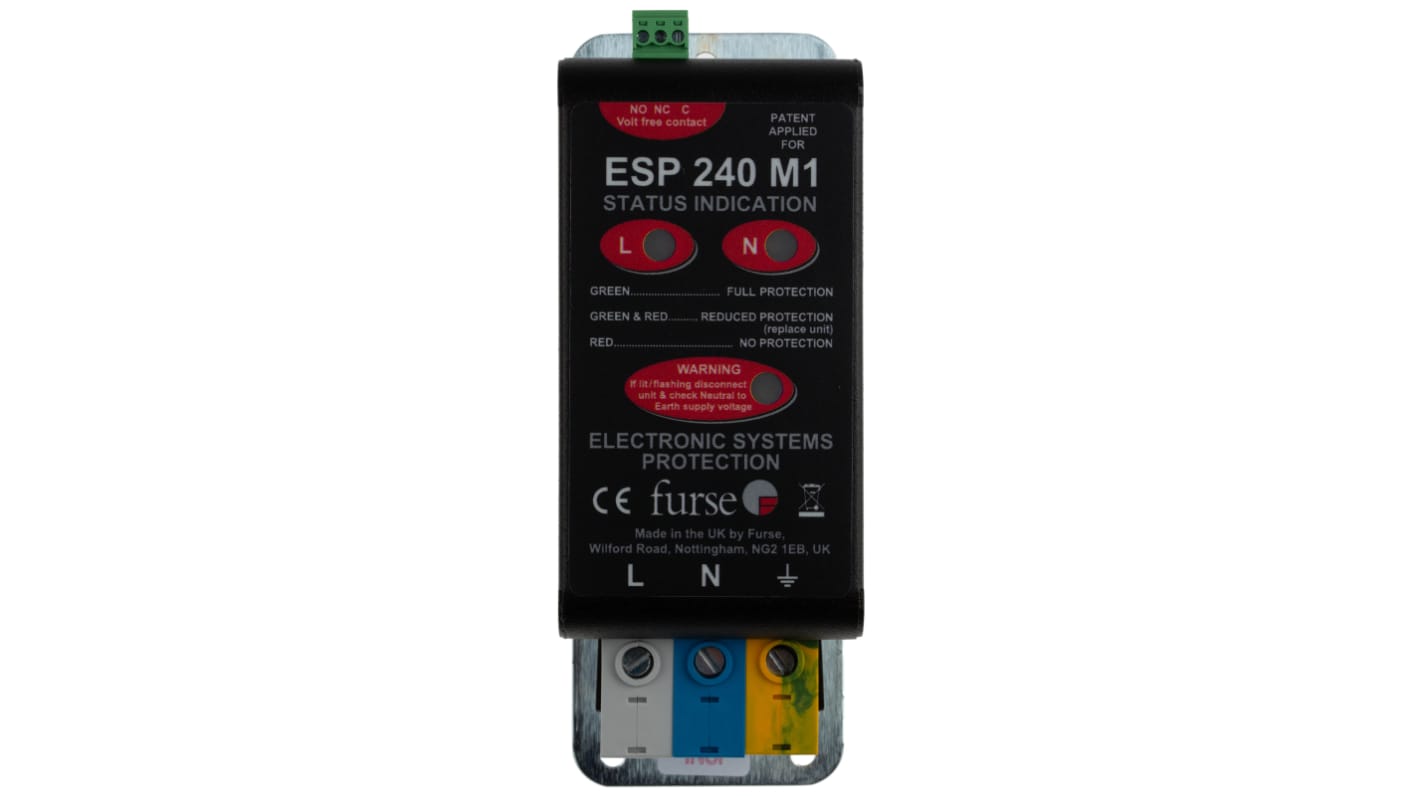

WJ Furseサージサプレッサユニット、最大定格電圧280 V、最大サージ電流6.25 kA - ESP M1シリーズ - 7TCA085460R0089 ESP 240M1
WJ Furseのこのサージサプレッサは、突然の電圧スパイクから機械を保護します。回路を監視し、電圧が特定のレベルを超える場合は、機器を損傷する前にアースにチャンネルします。このユニットの頑丈なスチールケースは、耐衝撃性と耐腐食性を備え、過酷な環境での使用に適しています。動作電圧範囲は200〜280 Vで、ほとんどの低電圧用途に対応しています。
特長と利点
重量はわずか600 gで、取り扱いが簡単でDINレールへの負担を最小限に抑えることが可能
簡単なケーブル接続のためのねじ止め端子
-40 ℃〜+70°Cまでの幅広い動作温度範囲で、過酷な産業環境で使用できます
IP20 (侵入保護)等級で、埃や12 mmを超える物体に対する耐性を備えています。
簡単なケーブル接続のためのねじ止め端子
-40 ℃〜+70°Cまでの幅広い動作温度範囲で、過酷な産業環境で使用できます
IP20 (侵入保護)等級で、埃や12 mmを超える物体に対する耐性を備えています。
定格電流: 45 A
用途
配電ボード
ビル管理システム
製造プラント
ビル管理システム
製造プラント
この監視リレーの取り付け方法
この監視リレーは、配電ボード内の回路と並列に取り付けるか、電源供給装置に直接取り付けることができます。短いリードを使用して、回路をリレーの位相、ニュートラル、アース端子に接続します。
電圧サージの原因
電圧サージの一般的な原因は、ヒューズの飛びや雷打撃です。
トランジェント電圧サプレッサ(モジュール、産業)
「スパイク」又は「トランジェント過電圧」とも呼ばれる電圧サージは、一般に、蛍光灯のオン / オフ、ヒューズ切れ、又は誘導雷によって発生します。 最悪の電圧サージは、通常、落雷によって発生し、最大6000 V (サージ電流は最大3000 A)に達することがあります。 電圧及び電流サージの最大サイズは、建物配線システム内での位置によって異なります。 BS6651:1999 Annex C (2008年8月にBS EN 62305-4:2006に変更。補遺版はBS EN 61643-11/12)には、位置分類と電子機器の保護に関する手引きが記載されています。 主電源システムには、タイプI、II、IIIを使用します。 これらのカテゴリに適合するように設計されていないサージ防止装置によって提供される保護は制限されるため、保護対象の機器が損傷する場合があります。
仕様
特性 | |
---|---|
サプレッサタイプ | 電源サージプロテクタ |
最大定格電圧 | 280 V |
実装タイプ | パネルマウント |
最大サージ電流 | 6.25 kA, 80kA |
シリーズ | ESP M1 |
奥行き | 60mm |
高さ | 180mm |
寸法 | 160 x 60 x 73mm |
動作温度 Min | -40°C |
動作温度 Max | +70°C |
