- RS品番:
- 135-8947
- メーカー型番:
- IRM-30-15
- メーカー/ブランド名:
- MEAN WELL
- RS品番:
- 135-8947
- メーカー型番:
- IRM-30-15
- メーカー/ブランド名:
- MEAN WELL
データシート
その他
詳細情報

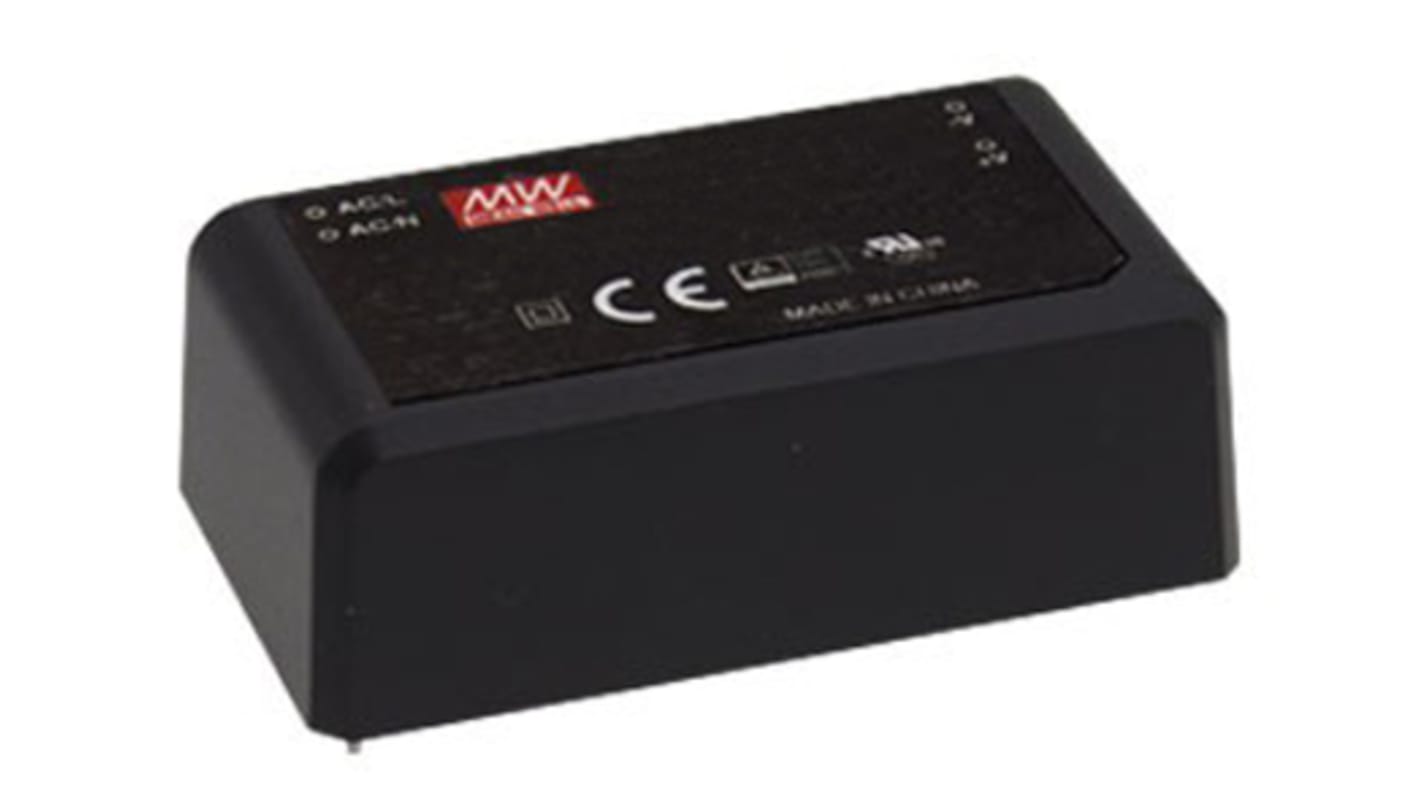

Mean Well IRM-30シリーズ30 Wシングル出力密閉型AC-DC電源
Mean WellのIRM-30シリーズ密閉型AC-DC電源は、ケースが94V-0難燃性プラスチック製で、シリコンで完全に封止されています。この構造により5 Gまでの耐振性要件を満たす上に、塵や湿気に対する耐性と放熱の強化を両立しています。IRM-30シリーズは、30 Wのシングル出力コンパクトソリューションで、基板に直接はんだ付けすることができます。このAC-DCモジュール電源は、85 ~ 264 V acのユニバーサル入力電圧範囲に対応し、高い汎用性があります。無負荷時の消費電力が0.1 W未満と低く、最大90 %の高効率を誇るこのスイッチング電源は、世界中の消費電力規制に適合します。IRM-30スイッチモード電源(SMPS)はクラスII設計で、EMIフィルタリングコンポーネントを内蔵し、電磁干渉を防止する優れたEMC機能を備えています。
特長と利点:
最大90 %の高効率(モデルによる)
絶縁クラスII
小型
過電圧、過負荷、及び短絡保護
フルレンジのユニバーサルAC入力
自然対流冷却
100 %全負荷バーンインテスト
LPS合格(5 Vを除く)
高い信頼性
基板実装又はねじ止め端子から選択
製品の用途:
主な用途は、ハンドヘルド電子デバイス、ファクトリオートメーション機器、機械装置、産業用電気機器などです。
規格
安全基準: UL60950-1、TUV EN60950-1認定
EMCエミッション: EN55022 (CISPR22)クラスB、EN61000-3-2、-3適合
EMCイミュニティ: EN61000-4-2、3、4、5、6、8、11、EN55024、重工業レベル(サージL-N: 1 KV)、基準A適合
EMCエミッション: EN55022 (CISPR22)クラスB、EN61000-3-2、-3適合
EMCイミュニティ: EN61000-4-2、3、4、5、6、8、11、EN55024、重工業レベル(サージL-N: 1 KV)、基準A適合
仕様
特性 | |
---|---|
出力電圧 | 15V dc |
出力電流 | 2A |
定格電力 | 30W |
出力数 | 1 |
入力電圧 | 85 → 264V ac |
実装タイプ | PCBマウント |
パッケージタイプ | 密閉型 |
長さ | 69.5mm |
幅 | 39mm |
奥行き | 24mm |
効率 | 88% |
重量 | 109g |
最高温度 | +70°C |
最低温度 | -30°C |
