トグルスイッチ・スライドスイッチ
/
トグルスイッチ

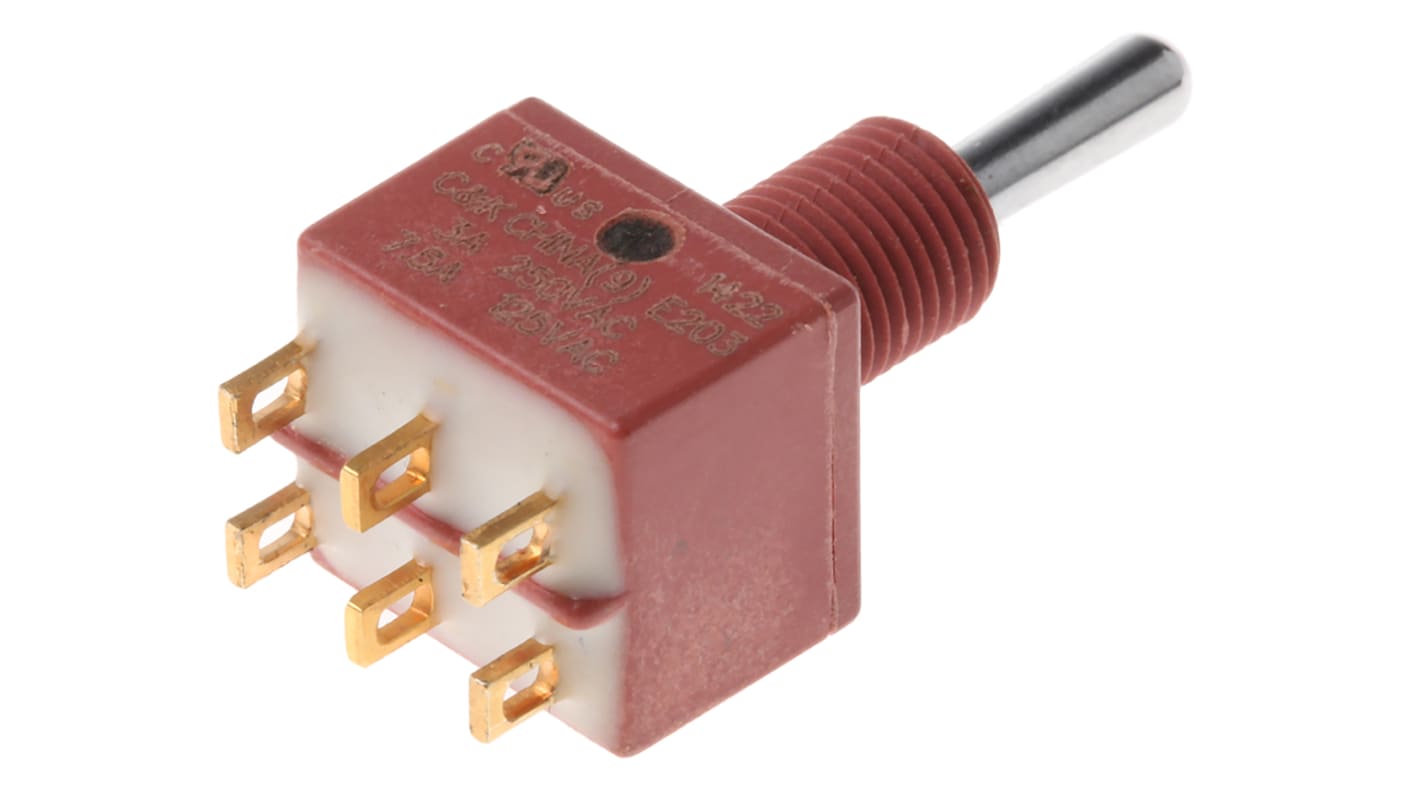

C & K トグルスイッチ, On-Off-On, DPDT, 7.5 A @ 28 V dc, パネルマウント
RS品番:
118-8246
メーカー型番:
E203SYZQE
メーカー/ブランド名:
C & K
トグルスイッチ の一覧へ
取扱終了
RS品番:
118-8246
メーカー型番:
E203SYZQE
メーカー/ブランド名:
C & K
データシート
その他
詳細情報
仕様
Sealed Miniature Toggle Switches
RoHSステータス: 適合
Eシリーズ - IP57等級のシール構造(はんだタグ)
パネル取り付け用のねじ付きブッシュを備えた防水スイッチ
はんだタグ
銀コンタクト
黄銅製アクチュエータ、ガラス繊維入りナイロン6//6製ケース
備考
バイアススイッチの'(on)'は、モメンタリの'on'の位置を表します。
認可
UL、CSA
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
接点構成
DPDT
動作特性
On-Off-On
コンタクト定格電流
7.5 A @ 28 V dc
実装タイプ
パネルマウント
末端様式
はんだ
IP保護等級
IP57
アクチュエータ長さ
10.16mm
アクチュエータ材料
真鍮
接触抵抗
0.01Ω
コンタクト材質
銀めっきコインシルバー
動作温度 Max
+85°C
動作温度 Min
-30°C
動作温度範囲
-30 → +85°C
