- RS品番:
- 233-2781
- メーカー型番:
- 43025-1000
- メーカー/ブランド名:
- Molex
10 国内在庫あり - 通常1営業日でお届け
4125 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は5個
¥118.20
(税抜)
¥130.02
(税込)
個 | 単価 | 購入単位毎合計* |
---|---|---|
5 - 70 | ¥118.20 | ¥591.00 |
75 - 695 | ¥114.80 | ¥574.00 |
700 - 945 | ¥74.60 | ¥373.00 |
950 - 1195 | ¥54.40 | ¥272.00 |
1200 + | ¥34.40 | ¥172.00 |
* 購入単位ごとの価格
- RS品番:
- 233-2781
- メーカー型番:
- 43025-1000
- メーカー/ブランド名:
- Molex
その他
詳細情報
Molex Micro-Fitコネクタハウジング - 43025 / 43020シリーズ
Molexの43025 / 43020シリーズは、3.0 mmピッチのコネクタハウジングを備え、独自のコンパクトなMicro-Fitコネクタシステムの一部を構成しています。このコネクタハウジングは主に基板取付時のコネクタレセプタクルとして使用されています。ハウジング内のコネクタと接続部を保護するために不可欠な部品です。
特長
• ハウジングは黒色
• 確実な接続のためのポジティブロック
• 完全に極性化され、誤かん合やずれを防止
• 43020シリーズの一部製品は取付タブ付きで、パネル取付用途で使用可能
• 2列
• 低ハロゲン
• 電線対電線及び電線対基板
• 確実な接続のためのポジティブロック
• 完全に極性化され、誤かん合やずれを防止
• 43020シリーズの一部製品は取付タブ付きで、パネル取付用途で使用可能
• 2列
• 低ハロゲン
• 電線対電線及び電線対基板

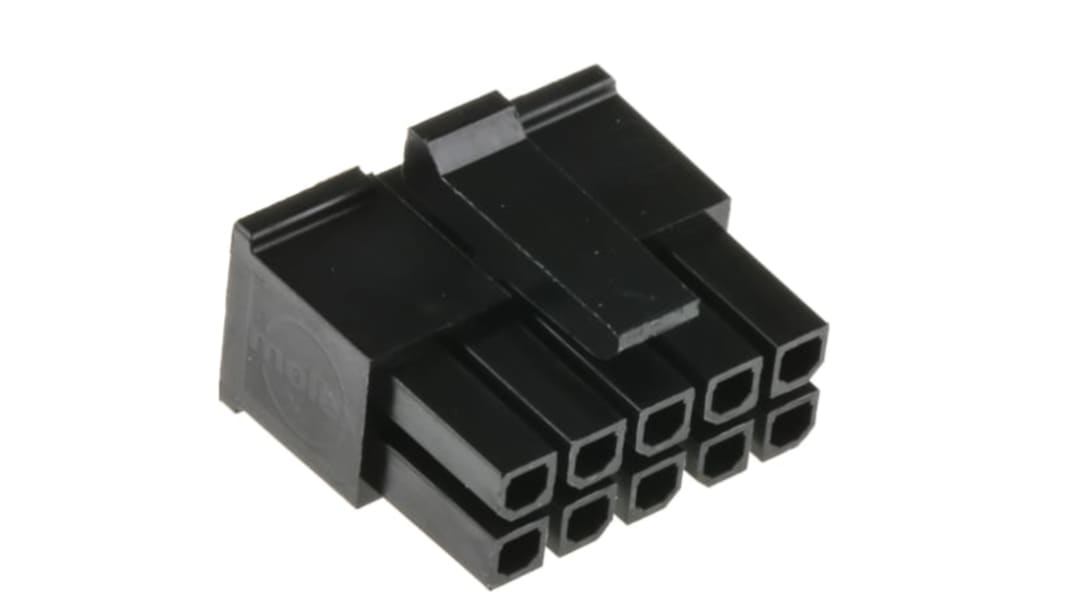

Molex Micro-Fit 3.0 メスコネクタハウジング、 2 列、 3 mm ピッチ - 43025 シリーズ - 43025-1000
Molex のこのメスコネクタは、ケーブル端子を基板( PCB )に安全に接続するために使用されます。さまざまなタイプの圧着端子の保護ハウジングとして機能し、 3 mm ピッチで挿入が簡単です。PET (ポリエチレンテレフタレート)製なので、このコンポーネントは信頼性の高い絶縁性を発揮し、感電や短絡から保護します。この材質は耐熱性にも優れているため、過酷な条件下で使用してもハウジングが変形しません。Micro-Fit 3.0 シリーズ用に設計されており、完全な基板セットアップが可能です。
•ボディの向きがストレートで、基板への挿入が簡単
•装置への追加の負担を防ぐため、重量 0.847g
•コンパクトな寸法 15.85 (長さ) x 11.56 (幅) x 14 mm (奥行き)で狭いスペースに収まります
•装置への追加の負担を防ぐため、重量 0.847g
•コンパクトな寸法 15.85 (長さ) x 11.56 (幅) x 14 mm (奥行き)で狭いスペースに収まります
用途
•工業用洗濯機および乾燥機
•オートバイと自転車
•コピー機
•オートバイと自転車
•コピー機
コネクタが正しく取り付けられていることを確認する方法を教えてください。
ハウジングは完全に極性化されているため、正しく挿入でき、取り付け時のコネクタの損傷を防止します。また、ポジティブロック機構を備え、コネクタを挿入すると、所定の位置にしっかりと保持できます。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
Molex Micro-Fit 3.0シリーズ
仕様
特性 | |
---|---|
極数 | 10 |
行数 | 2 |
ピッチ | 3mm |
オス/メス | メス |
実装タイプ | ケーブルマウント |
シリーズ | Micro-Fit 3.0 |
併用可能製品 | Micro-Fit 3.0レセプタクル |
接続方向 | ストレート |
長さ | 15.85mm |
幅 | 11.56mm |
ハウジング材質 | PET |
