RF終端器・同軸ターミネータ

RFターミネータとは？

RFターミネータは、高周波（RF）信号伝送システムにおいて、未使用のポートや終端点に接続することで信号の反射を防ぎ、安定した通信や測定を実現するための部品です。主に無線通信、測定機器、アンテナシステム、研究開発分野などで広く使用されています。高精度なインピーダンス整合を保つことで、信号の劣化を防ぎ、通信品質の維持に貢献します。

RFターミネータの仕組み

RFターミネータは、内部に抵抗素子を備え、伝送線路に伝わる高周波信号を吸収する仕組みを持っています。これにより、信号が反射して回路に戻ることを防ぎ、電力損失や測定誤差を抑制します。

RFターミネータの主な機能は、反射防止、インピーダンス整合、回路の安定化です。たとえば、同軸終端器やSMA終端器は、通信機器の未使用ポートに取り付けられ、不要な信号反射を防止します。また、BNC終端器は、測定装置の高周波入力を正確に終端し、データ精度を確保するために使用されます。

RFターミネータとダミーロードの違い

RFターミネータとダミーロードは一見似ていますが、用途と設計目的が異なります。RFターミネータは主に高周波回路の終端処理に用いられ、信号の反射を抑えることを目的としています。これに対してダミーロードは、送信機やアンプなどの出力端に接続され、実際の負荷を模擬して電力を吸収するために使用されます。

また、ダミーロードは大電力処理が可能な構造を持ち、発熱を伴うのに対し、RFターミネータは比較的低電力での高精度なインピーダンス整合に特化しています。そのため、RFターミネータは計測機器やネットワーク解析装置などの精密用途に適しています。

RFターミネータの種類

RFターミネータには、使用環境や接続方式に応じてさまざまな種類が存在します。以下は代表的なタイプとその特徴です。

• 同軸終端器：同軸ケーブル用に設計された標準的なタイプ。広帯域に対応し、信号損失が少ない。

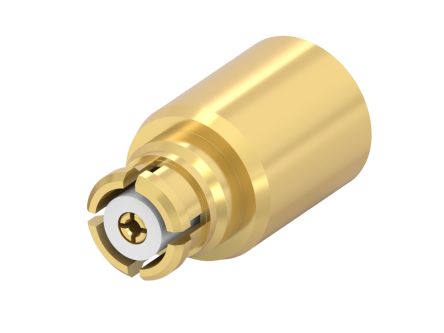

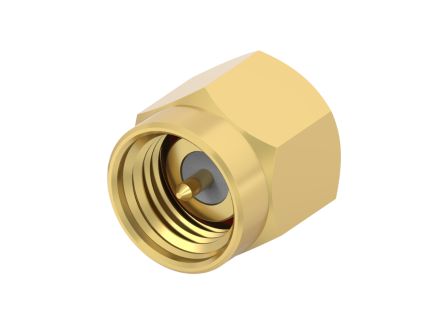

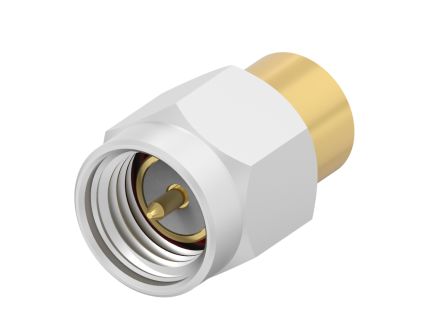

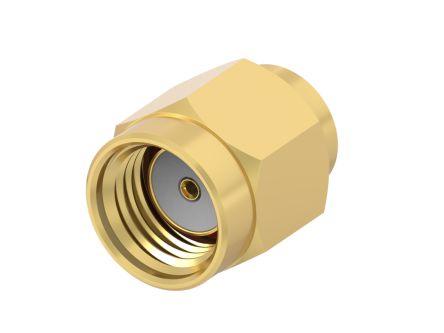

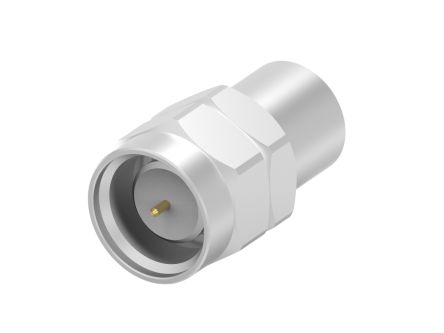

• SMA終端器：小型・高精度で、測定器や通信装置に広く使用されます。
• BNC終端器：汎用性が高く、研究機関や教育現場での測定用途に適しています。
• N型終端器：高電力・高周波向けで、放送設備や基地局などに使用。
• TNC終端器：耐振動性に優れ、移動体通信や輸送システムで使用されます。
• RF終端器：高精度な反射防止を実現する産業用の標準タイプで、国内外の設備に採用されています。

RFターミネータの利点

RFターミネータは、システム全体の信号品質を最適化し、誤動作を防ぐための重要なコンポーネントです。特に国内では、AI、IoT、半導体製造、再生可能エネルギー設備など、高信頼性が求められる分野で多用されています。

• 反射防止：信号の反射を吸収し、通信や測定の精度を向上。例：無線基地局、レーダーシステム。
• 安定したインピーダンス整合：定格インピーダンスを維持し、装置間の整合性を確保。例：AI制御装置、IoTセンサー。
• 高耐久性とコスパ：金属ボディ構造により長寿命で、コスパの良い選択肢。例：国内の研究機関、産業試験装置。
• 広帯域対応：直流から数GHz以上までの広い周波数帯域で使用可能。例：風力発電通信装置、半導体評価システム。
• 設置の容易さ：BNC・SMA・Nなど多様なコネクタタイプにより、現場作業が容易。例：物流倉庫の通信設備、工場の自動検査装置。

一方で、RFターミネータにも注意すべき点があります。

• 高精度タイプほど価格が高くなる傾向があります。
• 高出力回路に使用する場合、定格電力を超えると破損の恐れがあります。

RFターミネータの選び方

RFターミネータを選定する際は、使用環境と回路特性を十分に考慮することが重要です。以下に選定時のポイントをまとめます。

• オス／メス：接続する機器のポート形状に合わせて選定します。
• インターフェースタイプ：BNC、N、SMA、TNC、同軸など、接続方式を確認します。
• 接続方向：ストレート型やライトアングル型など、設置スペースに応じて選びます。
• インピーダンス：一般的に50Ωまたは75Ωが主流。測定システムでは整合精度が重要です。
• 取付タイプ：パネルマウント、スナップイン、ケーブル直結型など、装置構造に適した方式を選定します。

RFターミネータの用途

RFターミネータは、通信、測定、エネルギー、輸送など多くの産業分野で利用されています。日本国内では特に、IoT通信や産業ロボットなど、信号の正確性が求められる用途での採用が進んでいます。

• 通信設備：未使用ポートの終端や信号調整に使用。例：基地局、無線制御装置。
• 測定システム：ネットワークアナライザやスペクトラムアナライザで使用され、正確な測定を支援。
• 再生可能エネルギー：太陽光・風力発電の通信制御システムでノイズを低減。
• AI・IoT機器：通信回路の反射を防止し、安定したデータ伝送を実現。
• 交通・物流分野：鉄道信号装置や自動搬送ラインのRF制御に利用されます。

RFターミネータメーカー

RFターミネータは、国際的なメーカーから国内の専門メーカーまで、幅広く製造・販売されています。以下は代表的なメーカーの一覧です。

• RS PRO：幅広いラインアップと安定した価格帯で人気の高いメーカー。
• Keysight Technologies：測定機器分野で世界的に有名で、高精度なRF終端器を提供。
• Amphenol RF：堅牢な構造と信頼性で産業用途に適しています。
• Linx Technologies：小型通信モジュールやIoT向けRF部品を開発。
• ヒロセ電機（Hirose Electric）：日本国内メーカーで、高品質な同軸終端器を製造。
• Molex（モレックス）：国際的メーカーで、BNC終端器やSMA終端器など多様な接続形式を展開。

RFターミネータは、通信や測定の安定性を支える重要な要素です。国内の再生可能エネルギー、AI、IoT、半導体分野の発展に伴い、その需要は今後も拡大していくでしょう。適切な選定を行うことで、高精度な通信と長期的なコスパを両立できます。

RFターミネータ・RF終端器用RSコンポーネントのご紹介

RSは、日本全国で使用されるRFターミネータの世界的なサプライヤーとして認知されています。当社は、日本の高い性能・信頼性基準を満たすRF終端器を提供しており、産業用途から革新的なプロジェクトまで対応する幅広いRFターミネータを卸売価格で取り扱っています。おすすめ品や交換部品も低価格でご用意しています。配送については、配送ページをご確認ください。
