デジタルカウンタの種類を理解する

デジタルカウンタの動作原理

デジタルカウンタの基本的な仕組みは、電気的なパルスやエンコーダの出力、または一定間隔で発生する信号をカウントするというものです。これらの信号は、機械の動作や物体の移動、プロセスの経過時間といった多様な物理現象をデジタル数値として捉えるために利用されます。センサ、エンコーダ、PLC（プログラマブルロジックコントローラ）などと接続して、対象となるイベントの回数や時間を記録します。

例えば、光電センサが製品の通過を検知してパルス信号を出力したり、近接センサが金属部品の到達を認識して信号を送ったりします。これらの信号がデジタルカウンタに入力され、リアルタイムでカウント処理が行われます。また、タイマー出力のような一定間隔で発生する信号を用いて、プロセス時間やサイクル時間の測定することも可能です。

カウント結果は、液晶やLEDディスプレイで視覚的に表示されるだけでなく、PLCへの出力信号やリレー制御としても利用できます。多くのカウンタにはしきい値設定や出力遅延の調整といった機能も備えられており、工程の自動化をより柔軟かつ効率的に実現することができます。こうした点から、デジタルカウンタは単なる計測器ではなく、自動化制御システムの一翼を担う重要な構成要素といえるでしょう。

デジタルカウンタ選定のポイント

デジタルカウンタを選ぶ際には、以下の点を総合的に検討することが重要です。

• 入力信号の種類と電圧の互換性：使用するセンサや機器との整合性が取れていることが前提となります。
• 耐環境性：日本のように湿度が高い環境でも安定して動作するよう、温度・湿度・防塵性能の確認が必要です。
• 表示の視認性：作業環境に応じて、バックライト付きや大型ディスプレイなど、見やすい表示仕様が求められることがあります。
• リセット機能やメモリ保持機能、プログラムの柔軟性：これらの機能により、多様な制御設計に対応できます。
• 国内設備やPLCとの接続性：国産PLCとの互換性や、スムーズな導入手順も選定の際に重視されます。
• コストと機能のバランス：価格と機能のバランスを見極めることは、調達・導入の意思決定において欠かせないポイントです。

PLCカウンタとは、PLC内部でラダー論理を用いて構成されるカウント機能のことを指します。外付けの専用カウンタと比較して、柔軟性や拡張性に優れており、国内のスマートファクトリーや製造業の現場でも幅広く活用されています。この機能により、各種センサやアクチュエータとの連携がスムーズになり、制御全体の効率化やトラブル対応力の向上につながります。

PLCに統合されたカウンタは、センサからの信号を直接受信して制御ロジック内で処理できるため、用途に応じた柔軟なプログラムが可能です。例えば、製品の通過回数をカウントし、設定された数に達したタイミングでベルトコンベアを停止させるといった制御も容易に実装できます。さらに、異常検知やデータログの収集といった機能を組み込むことで、工程管理の信頼性向上にも貢献します。

また、オムロン、三菱電機、キーエンスといった国内で広く普及しているPLCメーカーとの高い互換性を備えており、既存システムへの導入や置き換えもスムーズです。これらのメーカーは国内の製造現場での実績が豊富で、サポート体制や技術ドキュメントも充実しているため、現場の技術者にとって扱いやすい選択肢となっています。

パルスカウンタ

パルスカウンタは、繰り返し発生する電気信号（パルス）をカウントする装置で、モーターの回転数や機械の動作回数を測定する用途に用いられます。生産ラインや搬送装置など、動作頻度の高い設備で広く活躍しています。入力信号は、主に光電センサ、近接センサ、エンコーダなどから取得され、信号の変化を瞬時に検出します。

さらに、一定周期で入力されるパルスを監視することで、モーターの異常停止や動作遅延を早期に察知することも可能です。パルスカウンタは高速応答性に優れており、毎秒数千回の信号にも対応できるモデルも存在します。特に加工精度や品質が重要な工程では、不可欠な計測装置といえます。

タイムカウンタ

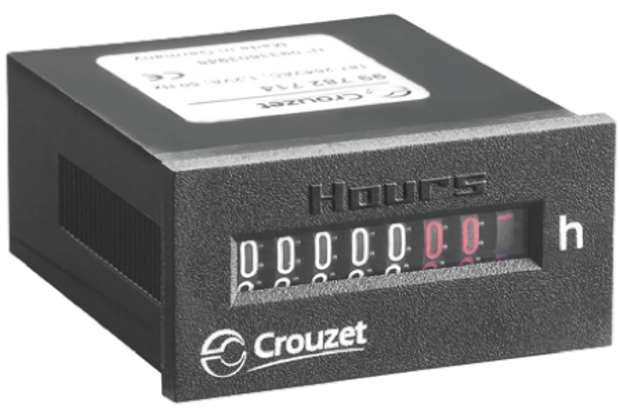

タイムカウンタは、経過時間を測定するための装置で、加熱炉や硬化プロセスなど、一定時間の処理が必要な工程に適しています。秒単位や分単位といった高精度な時間測定が求められる場面で、確実な制御を支援します。また、温度管理や照射処理、化学反応など、時間に依存する工程でもタイムカウンタの導入は非常に効果的です。

多くの製品には積算タイマー機能や繰り返しタイマー機能が搭載されており、稼働時間の管理に加えて、予防保守やメンテナンスのスケジューリングにも活用できます。さらに、さらに、表示部が見やすく設計されているため、作業者がリアルタイムで状況を把握しやすい点も、現場での運用を支える大きな利点です。

プリセットカウンタ

プリセットカウンタは、あらかじめ設定したカウント値に達すると出力動作を行うタイプのカウンタです。バッチ生産のように、一定数の処理が完了したタイミングで動作を停止させたり、信号を出したりする用途に使われ、安全装置の一部としても機能します。設定された閾値に到達すると、外部機器へ制御信号を送ることができるため、包装工程での個数管理や、品質検査における合否判定など、さまざまな場面で活用されています。

また、多くのプリセットカウンタでは、複数のプリセットポイントを設定することができ、段階的な動作制御や多段階の判定プロセスにも対応可能です。これにより、単純な制御にとどまらず、工程ごとの分岐やタイミング調整といった高度な制御にも柔軟に対応できます。

トータルカウンタ

トータルカウンタは、リセットを行わずにカウント値を累積していく方式で、長期的な稼働実績や総生産量の記録に適しています。メンテナンス計画の立案や品質分析の根拠としても重要な役割を果たします。特に、日次・月次・年次といった単位での集計に対応できるため、製造管理部門では稼働効率や歩留まりの監視に活用されています。

また、履歴を蓄積できるメモリ機能を備えたモデルも多く、システム全体の稼働履歴としての利用も可能です。こうしたデータは、トラブル発生時の原因分析や、継続的な改善活動の指標としても役立ち、品質保証体制の強化にもつながります。

Zカウンタ（ゼロポジションカウンタ）

Zカウンタは、毎回の動作サイクルごとに初期値（ゼロ）にリセットされる特性を持ち、リニアモーション装置や搬送ラインの原点復帰処理に適しています。主に位置制御や工程の基準点として使用され、動作サイクルごとに正確なスタート位置を保証します。これにより、工程全体の再現性と一貫性の確保に役立ちます。

原点センサやリミットスイッチと連動して動作し、あらかじめ設定されたポイントを通過すると自動でカウントがリセットされます。これにより、繰り返し処理を行う中でも誤差の蓄積を防ぎ、長時間の稼働においても安定した制御を維持できます。特に高精度が求められる装置や位置決め工程では、Zカウンタの導入が品質維持の鍵となります。

アップカウンタ・ダウンカウンタ

アップカウンタは、イベントの発生ごとにカウント値を増加させる方式で、ダウンカウンタはその逆に減少させる方式です。資材の払い出しや在庫管理の現場では、用途に応じて一方の方式が用いられることが一般的です。例えばアップカウンタは、処理済みアイテムの数を記録することで、製品の流れや作業工程の進捗を把握する目的で使用されます。

一方、ダウンカウンタはあらかじめ設定した数量からの減少を追跡し、残量の把握や部品・材料の補充時期を知らせるアラーム機能などに活用されます。これらのカウンタは、現場の状況を可視化し、作業の効率化を図るための重要なツールとして広く導入されています。

アップダウンカウンタ

アップダウンカウンタは、入力信号に応じて加算・減算の両方に対応できるタイプで、エレベーターの階数表示や材料の搬入出管理など、数値が変動する工程に適しています。加算・減算をリアルタイムで切り替えられる特性から、双方向に移動する物体や、出入りが頻繁な作業工程において非常に有効です。

例えば自動倉庫システムでは、収納数の増減を即座に反映し、誤出庫の防止や在庫の最適化に活用されます。また、カウント結果をもとに搬送装置やゲートの開閉タイミングを制御することも可能です。双方向に対応できるアップダウンカウンタは、制御精度の向上と現場作業の効率化に大きく貢献します。

エンコーダカウンタ

エンコーダカウンタは、ロータリエンコーダやリニアエンコーダと接続して使用し、回転角度や直線移動距離を高精度で測定するための装置です。ロボットアームやCNC装置など、精密な動作が求められる場面で不可欠な存在です。また、速度や加速度などの動的なパラメータもリアルタイムで監視できるため、高速かつ複雑なモーション制御においてもその重要性は高まっています。

A相とB相の差分信号を解析することで進行方向を判断でき、双方向移動にも対応可能です。さらに、補正機能やリセット入力との組み合わせにより、外部信号に応じた柔軟な制御も実現できます。高解像度のエンコーダと併用することで、ミクロン単位の測定精度を達成することもでき、国内では半導体製造装置や医療機器など、高精度が要求される分野での導入が進んでいます。

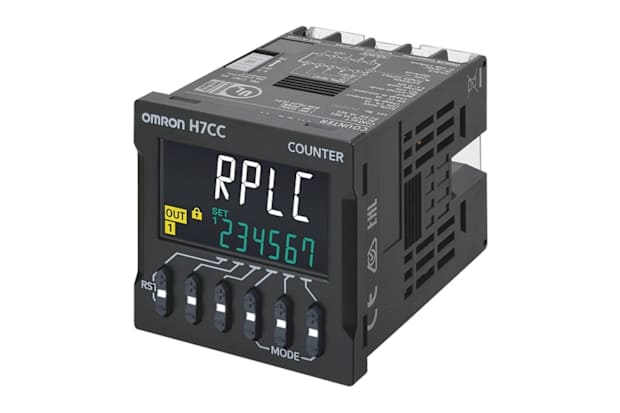

代表的な製品としては、オムロンのOMRON H7CC-AWD デジタルカウンタなどがあり、産業用制御システムで広く使用されています。

BCDカウンタ（Binary-Coded Decimal）

BCDカウンタは、2進化10進数形式で出力されるカウンタで、数値表示機器やデジタルサイネージ、産業データ処理などに幅広く利用されています。人間にとって直感的に理解しやすい10進数と、機械処理に適した2進数の橋渡しを担うBCD形式は、計測値や設定値の表示・入力に非常に適しています。

また、PLCとの数値通信が容易な点も大きな特長です。さらに、セブンセグメントディスプレイとの親和性が高いため、産業機器のフロントパネルや現場の監視用ディスプレイにも多く採用されています。数値を視認しやすく、操作員が瞬時に読み取れるため、確認ミスや誤操作の防止にも寄与します。

X軸ポジションカウンタ

X軸の移動量を専用にカウントするカウンタで、プロッタや表面実装機など、特定の軸に対して高精度なモニタリングが求められる装置に使用されます。これらの装置では、わずかな位置ズレが製品の品質に直結するため、X軸ポジションカウンタの「精度」と「再現性」が非常に重要となります。

また、多くのX軸ポジションカウンタは、エンコーダと組み合わせることでナノメートル単位の分解能を実現可能です。これにより、プリント基板の実装工程や精密加工、レーザー切断といった、極めて高い精度が求められる産業用途でも幅広く活用されています。

ジョンソンカウンタ

ジョンソンカウンタは、フリップフロップ回路を利用して連続的なビットパターンを生成するカウンタで、照明制御やパターン生成、状態遷移の管理などに使われます。通常のバイナリカウンタに比べて、同じ数のフリップフロップでより多くの状態を表現できるのが特徴で、回路規模を抑えられる点が大きな利点です。

この特性から、ハードウェアリソースが限られる小型制御装置や組込みシステムなどにおいて、効率的な状態管理手段として広く活用されています。また、出力がグレイコードのように1ビットずつ変化するため、状態遷移時の信号変化を最小限に抑えることができ、誤動作のリスクを低減できるというメリットもあります。

リングカウンタ

リングカウンタは、出力が一定の順序で循環するタイプのカウンタで、モーターの位相制御や特定状態のループ検出などに用いられます。構造がシンプルで動作が高速であることが特徴です。 各状態は一意に識別され、順序制御やステップシーケンスの明確な段階管理がしやすいため、安定した制御を求められる場面に適しています。1ビットの出力が順番に移動する形式のため、状態の重複がなく、誤認識を防げるのも強みです。さらに、FPGAやCPLDなどの論理設計においても多用されており、デジタル回路全体の制御効率向上に貢献する基本構成のひとつとされています。

デジタルカウンタを導入する際には、以下のポイントを事前に確認しておくことが重要です。

• AC100V電源への対応可否：国内設備ではAC100V系統が主流のため、対応電圧の確認が必須です。
• 耐振動・耐湿性に優れた筐体設計：工場や現場の使用環境に適した産業グレードの筐体を選定しましょう。
• 日本語マニュアルの有無：導入・保守の効率を高めるために、日本語対応の技術資料や取扱説明書が用意されている製品が望ましいです。
• 国内在庫や交換部品の流通性：万一の故障時にも迅速な対応が可能となるよう、部品供給体制も事前に確認しておくと安心です。

また、導入後の定期点検、ファームウェアの更新、表示器の寿命チェックといったメンテナンス計画も、安定運用を継続するうえで欠かせない要素となります。
