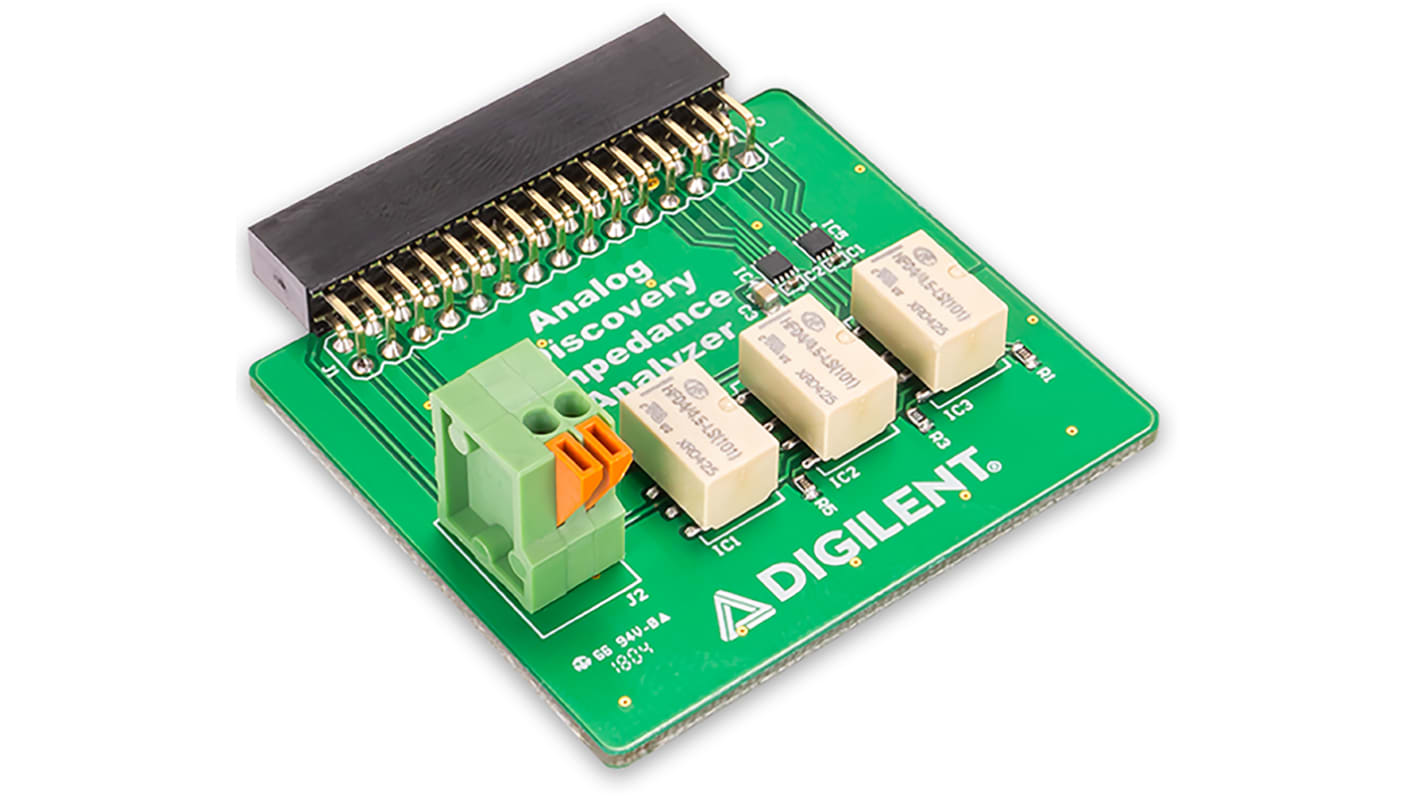

Digilent 開発キット Impedance Analyzer

アナログディスカバリ用のインピーダンスアナライザには、リファレンス抵抗器とリレーが自動的に調整されるように設計され、波形でインピーダンスアナライザツールを使用するのに役立ちます。インピーダンスアナライザアクセサリを使用すると、アナログディスカバリで、接続された不明なインピーダンスに最も適切な設定が自動的に選択されます。インピーダンスアナライザには 2 x 15 アナログディスカバリコネクタが搭載され、アナログディスカバリ 2 、及びアナログディスカバリレガシーと互換性があります。

2 線インピーダンスアナライザは、インピーダンスアナライザツールと波形を統合します
静電容量測定範囲： 50 pF → 500 μ F
10 μ H-1000 mH インダクタンス測定範囲
励起周波数範囲： 1 Hz → 15 MHz
