Belden マイク/楽器用ケーブル 2芯
RS品番:
823-112
メーカー型番:
8761.00U152
メーカー/ブランド名:
Belden
オーディオケーブル の一覧へ
4 海外在庫あり - 通常5営業日でお届け
Add to Basket
リール
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は1リール(152m)
¥60,588.00
(税抜)
¥66,646.80
(税込)
リール
購入単位毎合計
1メートルあたりの価格*
1 +
¥60,588.00
¥398.605
* 購入単位ごとの価格
RS品番:
823-112
メーカー型番:
8761.00U152
メーカー/ブランド名:
Belden
データシート
その他
詳細情報
仕様
8761 Data Sheet
Cable Selection Guide
RoHSステータス: 適合

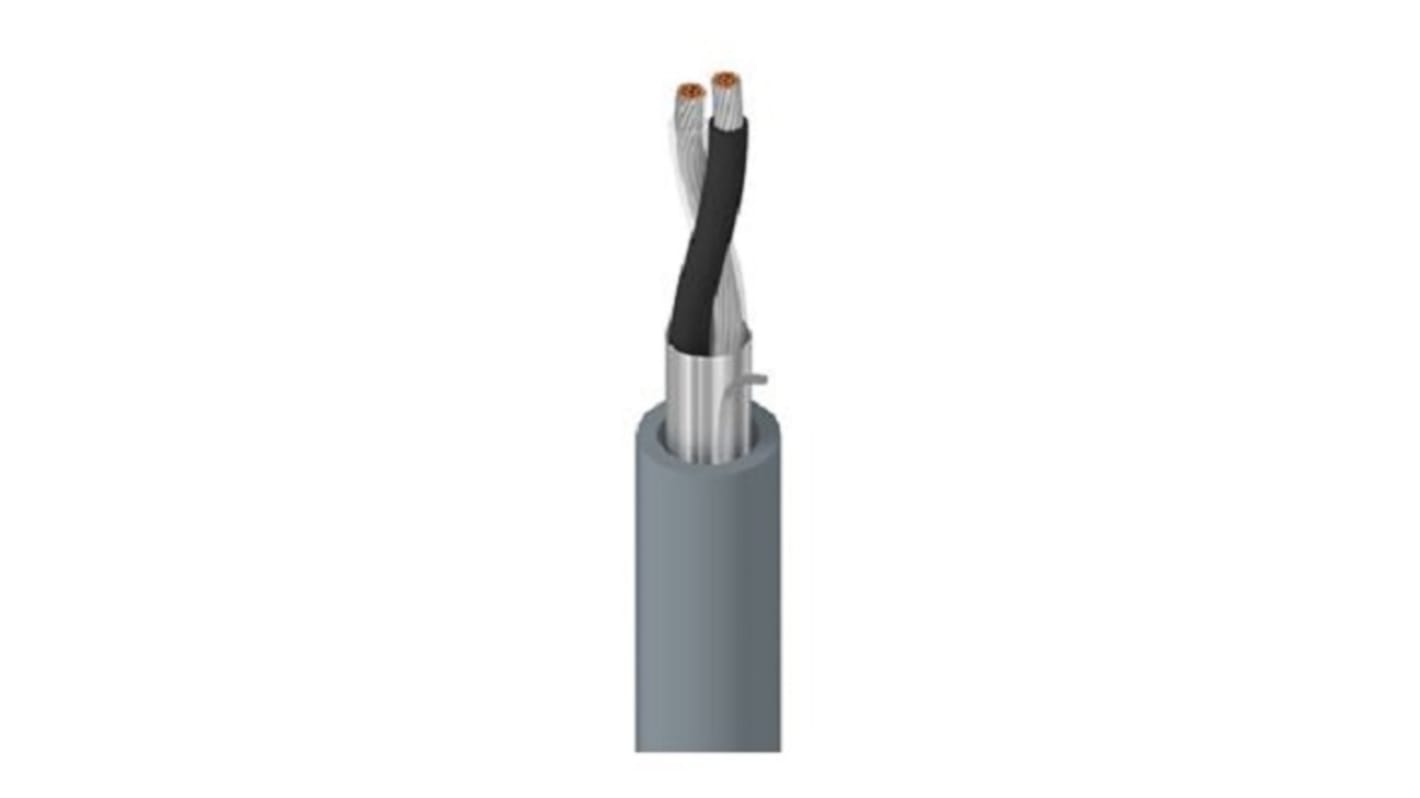

Belden ツイストペア 2 芯装置ケーブル、 300V 、 2.9 A-8761 シリーズ - 8761.00U152
Belden のこのユーティリティグレードの計装ケーブルは、通信ネットワークで低電圧アナログ信号を送信します。安定した信号伝送を維持するため、物理的な強靭性が高く、過酷な環境の要求を満たすように設計されています。細より線導体は柔軟で、狭いスペースで簡単に設置したり、操作したりできます。静電容量が小さいため、長距離通信を行う場合でも、信号伝送に強いことができます。特許取得済みの Beldfoil シールド技術により、信号を外部干渉から完全に保護し、信頼性の高い迅速なデータ転送を実現します。
特長及び利点
•ポリエチレン絶縁材により、水、グリース、化学薬品に対する保護が強化されています
•スズめっき銅導体は、腐食に対する耐性があり、耐用年数が長くなっています
• PVC (ポリ塩化ビニル)製の外側ジャケットは、軽量で持ち運びが簡単な上に、機械的な強度を備えています
• -20 ° C ~ +60 ° C の広い動作温度範囲により、幅広い環境条件に対応します
用途
•産業用データおよび通信ネットワーク
•商用セキュリティシステム
•プロセス制御の自動化
このケーブルにはドレインワイヤが含まれていますか?
はい。このケーブルにはドレインワイヤが付いているため、不要な電気ノイズを安全にアースに伝送して、効果的なアースを確保できます。
規格
UL2092、8760、8761、8762、NEC CM、UL2106、8719、IEC 332-3C、8761NH、8762NH、8760NH
特性
オーディオケーブルの種類
ラインレベル低電圧信号ケーブル
芯数
2
断面積
0.35 mm²
絶縁体
PE
外径
4.45mm
長さ
152m
Certificazione CPR
Eca
動作温度 Min
-20°C
動作温度 Max
+60°C
外被色
クロム
AWGサイズ
22 AWG
コアからコアのキャパシタンス
79pF/m
定格電圧
300 V
裸線
あり
コアから遮蔽部のキャパシタンス
154pF/m
シールド/非シールド
シールド付き
特性インピーダンス
64 Ω
シース材質
塩化ビニール(PVC)
導体抵抗
16 Ω /0.34 km
素線径
30 AWG
定格電流
2.9 A (導体あたり) @ 25 °C (周囲)
導体材質
錫めっき銅
ケーブル形状
ツイストペア
導体ストランドタイプ
スタンダード
導体構成
7 / 30
ストランド数
7
