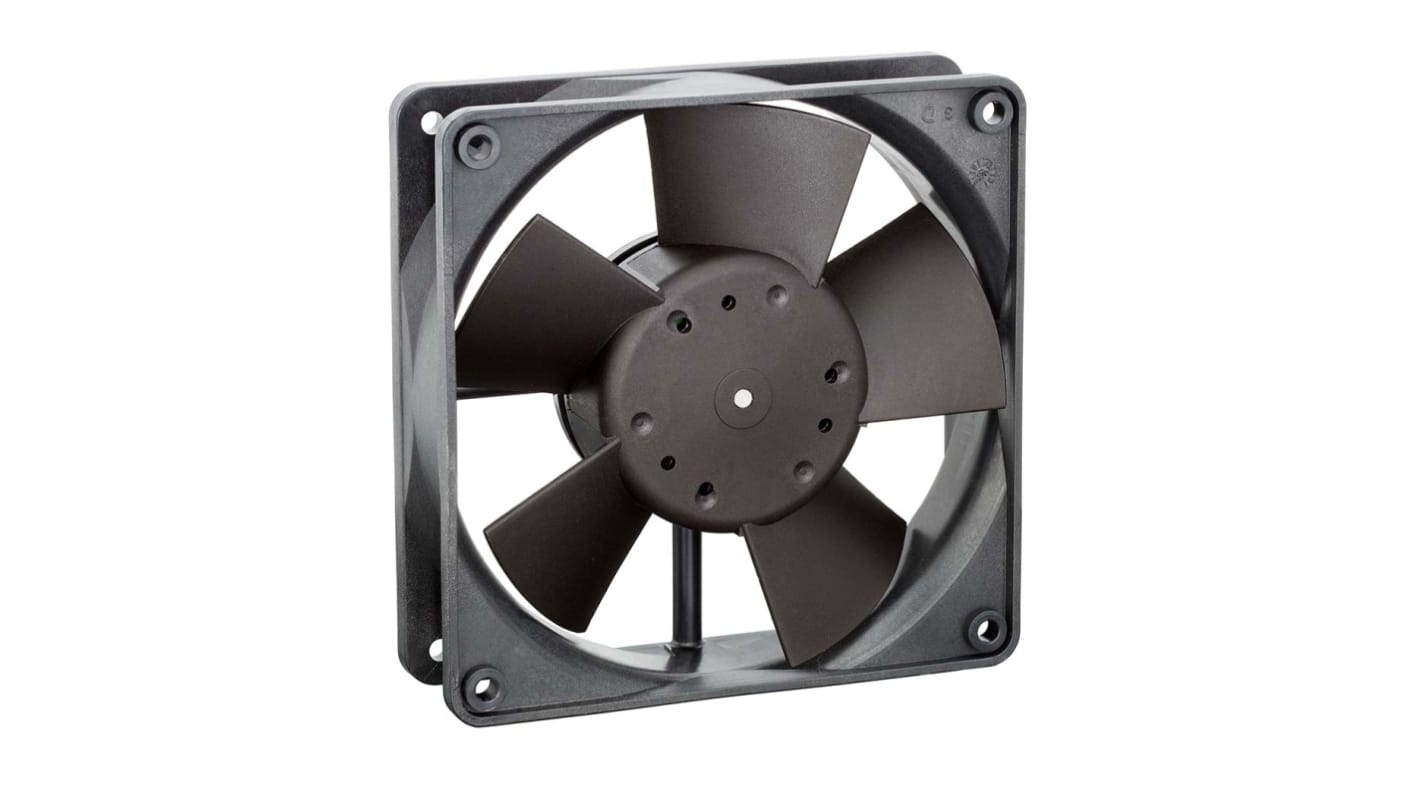

ebm-papst 軸流ファン 電源電圧：24 V dc, DC, 119 x 119 x 32mm, 4314/17T

軸流ファンは、正方形又は円形のフレーム内に収容されているブレードを、モーターを使用して回転させて空気の流れを作る装置です。回転しているファンブレードは、ファンに空気を引き込み、表面を通過させながら同じ方向に排出して冷却します。軸流ファンは、機械と電子機器のスムーズな動作を確実にするための重要なコンポーネントです。過熱により部品の早期劣化、短命化、場合によっては完全な故障など、深刻な事態になるおそれがあるため、機器を冷却しておくことは重要です。

ebm-papstの4314シリーズの高性能ボールベアリングファン(速度アラーム出力付き)です。品質や信頼性を損なわない、コスト効果の高い冷却ソリューションです。このコンパクトなDC軸流ファンは、優れた効率、長いサービス寿命、スムーズな動作を実現するよう巧妙に設計されています。PBTハウジングとPAインペラによる頑丈な構造の4314シリーズのファンは、数多くの冷却用途に最適です。オプションのNTC (負の温度係数)抵抗器は別売りです。

アラーム信号は、ファンの速度を監視する必要がある場合に使用されます。障害が発生すると、アラームが作動します。アラーム機能を搭載した軸流ファンが標準的な設定パラメータの範囲で動作しているときは、オープンコレクタにより高レベル信号が連続して出力されます。障害が発生してファンの速度が元のセットポイントから低下すると、低レベル信号が出力され、アラームが作動します。障害が修正されると、ファンの速度がセットポイント値に戻ります。

• 堅牢な構造: ガラス強化プラスティック(PBT)製ハウジングとガラス強化プラスティック(PA)製インペラ
• 完全内蔵型電子整流ファン
• 時計回りに回転 / ストラット越しに排気
• L10曲線に基づく卓越した想定寿命: 65000時間
• 逆極性及びロッキングに対する保護
• 優れた効率性と低いノイズレベルをサポートする、精巧的に設計された空力ファンブレード。
• メンテナンスフリーのボールベアリングシステムで優れた性能と長寿命を促進
• 侵入保護: IP20
• 速度監視用のアラーム信号
• ファンが正常動作している間は、高レベル信号を連続出力
• 設定速度未満になると、低レベル信号が出力され、アラームが作動

ファンはどのように取り付けられますか。
4314シリーズのDC軸流ファンには、フレームの四隅に4 x 4.3 mmの穴があります。
ファンはどのように接続されますか。
4314シリーズのDC軸流ファンは、310 mm 22 AWGワイヤで接続されます。
用意されているアクセサリはありますか。
別売りのフィンガーガードがあります。品番826-1354及び826-1357を参照してください。フィンガーガードは、回転する部品との接触や異物の侵入を防ぐように設計されています。

• 電気キャビネットやエンクロージャ - 重要な電子機器が収容されているキャビネットやエンクロージャに設置します。コンポーネントの冷却は、サービス寿命の延長や早期故障の防止に不可欠です。
• ラップトップやタワー型コンピュータ - コンパクトDCファンは、フレームサイズと奥行きが小さいため、コンピュータやハードウェアに組み込むのに最適です。
• サーバーラック - 軸流ファンは、ハブ、ルータ、及びパッチパネルの冷却に使用されます。
