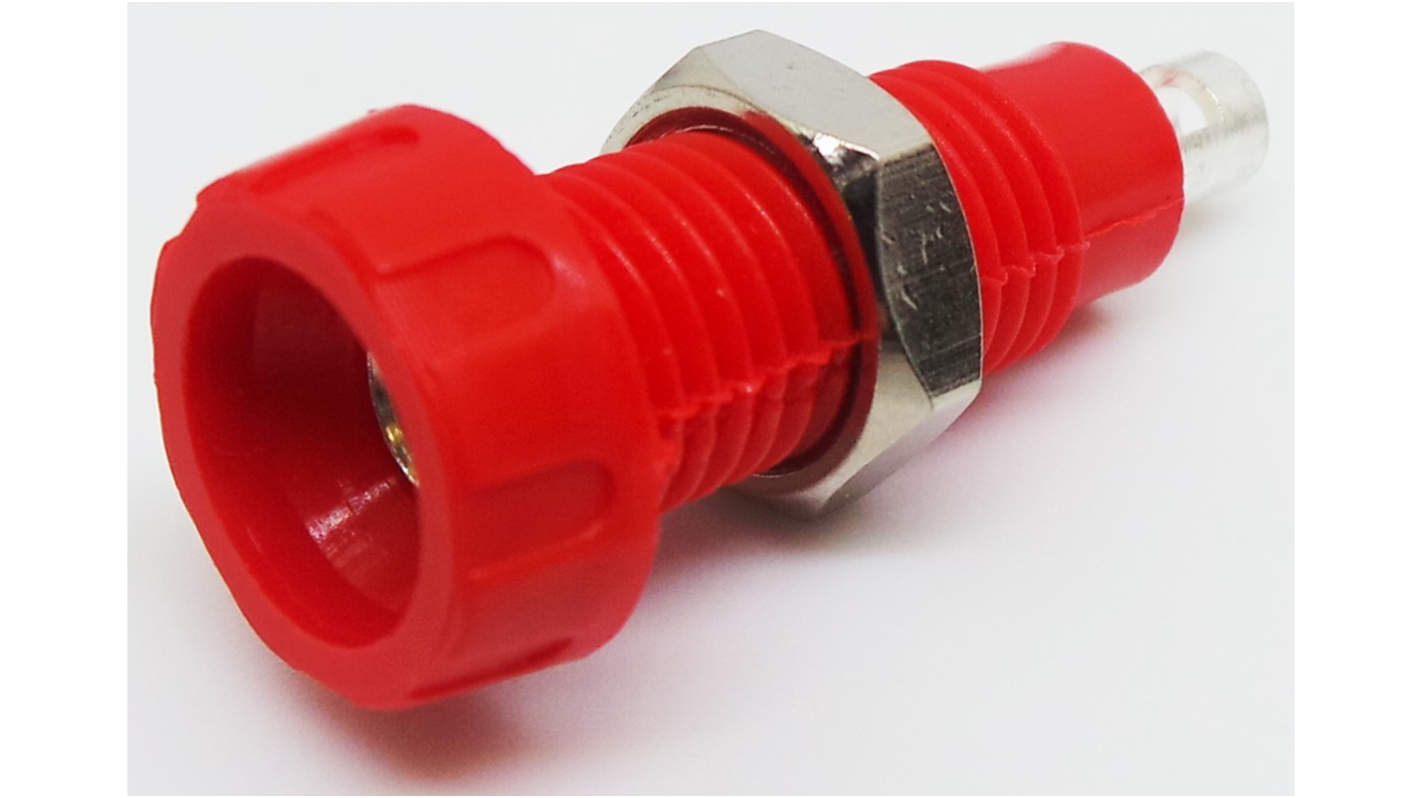

RS PRO バナナソケット メス 赤 真鍮
RS品番:
180-6653
メーカー/ブランド名:
RS PRO
バナナコネクタ の一覧へ
単価: 購入単位は 個
¥170.00
(税抜)
¥187.00
(税込)
Add to Basket
個
数量を選択または入力
注文書へ追加
56 国内在庫あり - 通常1営業日でお届け*
743 海外在庫あり - 通常4営業日でお届け
* 配送日は、ご希望の数量とお届け先、また製品がリチウムイオン電池、磁石(磁石を含む製品)により変わる場合があります。
在庫数の確認はこちら
部品表に保存
個
単価
1 +
¥170.00
RS品番:
180-6653
メーカー/ブランド名:
RS PRO
その他
詳細情報
仕様
RoHSステータス: 適合
RS Pro バナナコネクタ - メス
RS Pro では、独自のテストリードを作成することをお勧めしており、メスバナナコネクタに追加するのに最適です。このソケットコネクタは、お客様の仕様に適合するテストリードを作成するのに最適なソリューションです。点検時に、ソケットは銀めっき黄銅製のセンターコンタクトとはんだ終端方式の高品質プラスチック絶縁体を備えています。厚さ 13.5 mm までのパネルに適合し、標準の 4 mm 絶縁バナナプラグ又は非絶縁バナナプラグに対応する設計になっています。
特長と利点
メスバナナプラグ
銀めっき黄銅コンタクト
ケーブルや機器を安全に保管します
定格電圧: 250 V ac
定格電流: 10 A
ポリプロピレン絶縁材で、丈夫で Durable なプラグを確実にします
用途
バナナプラグコネクタにはさまざまな種類があるため、特にマルチメータ、電圧計、オシロスコープを頻繁に使用する場合は、さまざまな長さのケーブルリードを用意することが重要です。最もコスト効率の高い方法は、独自のものを作ることです。つまり、ワークステーションやベンチトップをセットアップして生産性を高めることができます。バナナプラグは、テスト機器、オーディオリード、及びその他のさまざまなテスト / 設置用途のパッチコードの終端処理に最も一般的に使用されます
電気・電子機器の修理
自動車
保守
バナナプラグテストリードはどのように作成しますか?
プラグコネクタの終端は非常に簡単です。センターコンタクトには、はんだ付けするケーブルワイヤ用の開口部があります。はんだ付けが完了したら、すべてのプラグエレメントを元に戻します。これでテストリードを使用できるようになります。
RS Pro を選ぶ理由
RS PROは当社独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています
RS Pro の優れた品質が自信を持ってお届けできるの
特性
色
赤
オス/メス
メス
端子方法
はんだ
定格電圧
50V
コネクタサイズ
4 mm
定格電流
10A
コンタクト仕上げ
銀めっき
長さ
28.5mm
タイプ
バナナプラグ
コンタクト材質
真鍮
絶縁材
ポリプロピレン
