- RS品番:
- 168-4448
- メーカー型番:
- VUO125-12NO7
- メーカー/ブランド名:
- IXYS
取扱終了
- RS品番:
- 168-4448
- メーカー型番:
- VUO125-12NO7
- メーカー/ブランド名:
- IXYS
その他
詳細情報

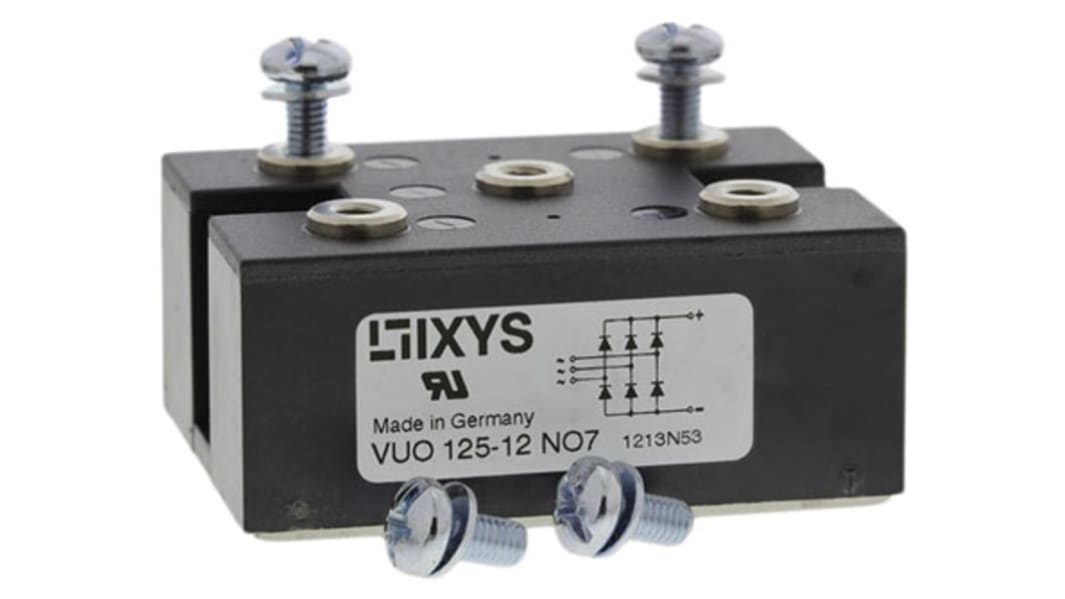

ねじ端子付き三相ブリッジ整流器、VUO125シリーズ、IXYS
ダイレクト銅接着(DCB)セラミックのパッケージ
強化された温度及びパワーサイクリング
非常に低い順方向電圧降下
非常に低い漏洩電流
強化された温度及びパワーサイクリング
非常に低い順方向電圧降下
非常に低い漏洩電流
認可
UL E72873
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
ブリッジ整流器 - IXYS
ブリッジ整流器はダイオードの汎用製品で、交流(AC)入力を直流(DC)出力に変換することで知られています。 ダイオードブリッジは、ブリッジ回路構成に4つのダイオードを配置したもので、いずれかの入力極性と同じ出力極性を提供します。
仕様
特性 | |
---|---|
ピーク平均順方向電流 | 166A |
ブリッジタイプ | 3相 |
ピーク逆繰返し電圧 | 1200V |
実装タイプ | パネルマウント |
ピン数 | 5 |
ダイオードテクノロジー | シリコンジャンクション |
回路構成 | シングル |
ピーク非繰返し順方向サージ電流 | 1.95kA |
動作温度 Max | +150 °C |
動作温度 Min | -40 °C |
ピーク順方向電圧 | 1.3V |
ピーク逆電流 | 300µA |
寸法 | 67 x 50 x 31mm |
長さ | 67mm |
幅 | 50mm |
高さ | 31mm |
