- RS品番:
- 812-2268
- メーカー型番:
- GBPC1501W-E4/51
- メーカー/ブランド名:
- Vishay
取扱終了
- RS品番:
- 812-2268
- メーカー型番:
- GBPC1501W-E4/51
- メーカー/ブランド名:
- Vishay
その他
- COO(原産国):
- CN
詳細情報

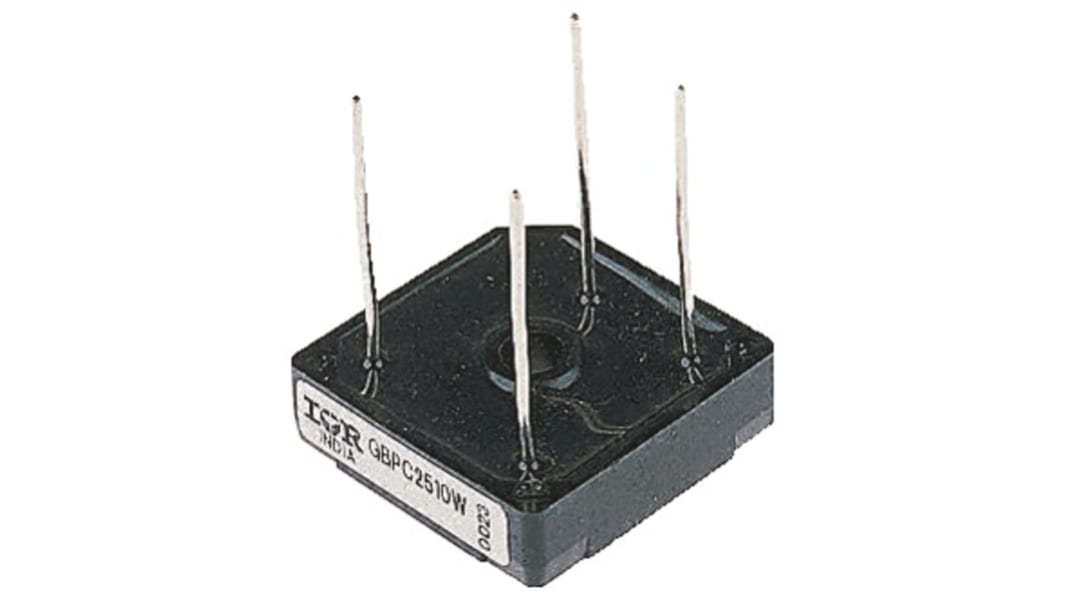

ワイヤリード付きブリッジ整流器、GBPC-Wシリーズ、Vishay Semiconductor
ガラス不動態化単相ブリッジ整流器
0.5 μA未満の標準赤外線
耐高サージ電流
1500 Vrmsの高いケース絶縁性
基板(PCB)スルーホール実装用ワイヤリード構造
0.5 μA未満の標準赤外線
耐高サージ電流
1500 Vrmsの高いケース絶縁性
基板(PCB)スルーホール実装用ワイヤリード構造
ブリッジ整流器 - Vishay Semiconductor
ブリッジ整流器は、全波整流の用途で交流(AC)入力を直流(DC)出力に変換します。 ダイオードの配置により、いずれかの入力極性と同じ出力極性を提供します。 3相全波整流器は、ブリッジ回路構成に6つのダイオードを配置したものです。 このパッケージは、最小サイズ、最高の信頼性、最大の熱特性を実現するように設計されています。
仕様
特性 | |
---|---|
ピーク平均順方向電流 | 15A |
ブリッジタイプ | 単相 |
ピーク逆繰返し電圧 | 100V |
実装タイプ | スルーホール |
パッケージタイプ | GBPC-W |
ピン数 | 4 |
回路構成 | シングル |
ピーク非繰返し順方向サージ電流 | 300A |
動作温度 Max | +150 °C |
動作温度 Min | -55 °C |
ピーク順方向電圧 | 1.1V |
ピーク逆電流 | 500µA |
寸法 | 28.8 x 28.8 x 7.87mm |
長さ | 28.8mm |
幅 | 28.8mm |
高さ | 7.87mm |
