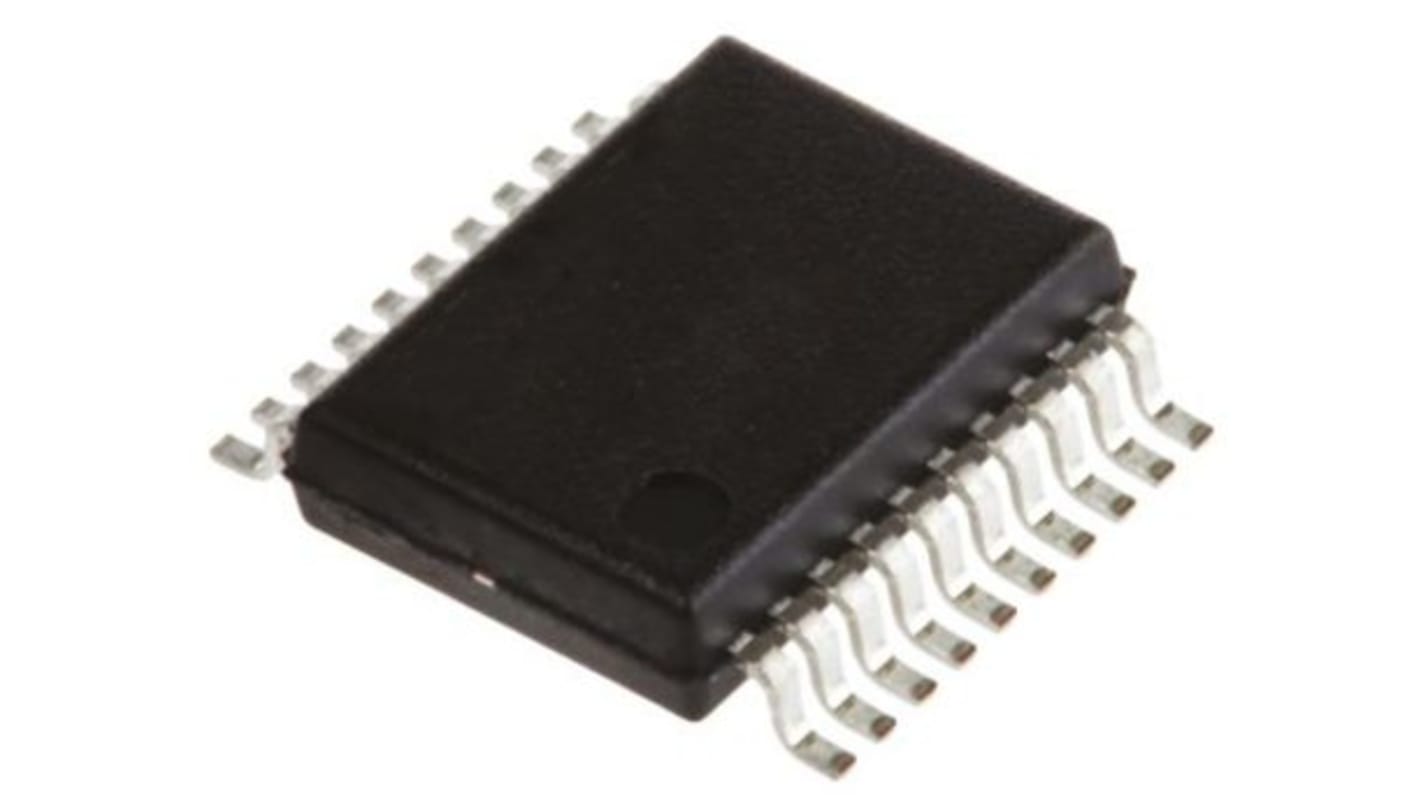

Renesas Electronics PLLクロックドライバ, 表面 5, 20-Pin, 49FCT3805EPYGI, SSOP

クロックドライバ・分配IC の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
217-7823
メーカー型番:
49FCT3805EPYGI
メーカー/ブランド名:
ルネサス エレクトロニクス
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

ルネサス エレクトロニクス

プロダクトタイプ

PLLクロックドライバ

取付タイプ

表面

パッケージ型式

SSOP

最小電源電圧

3V

ピン数

20

最大電源電圧

3.3V

動作温度 Min

-40°C

動作温度 Max

85°C

シリーズ

49FCT3805E

幅

5.3 mm

規格 / 承認

No

長さ

7.2mm

高さ

1.72mm

出力数

5

最大出力周波数

166MHz

自動車規格

なし

Renesas Electronics FCT3805 は、 Advanced CMOS テクノロジーを使用して製造された 3.3 V クロックドライバです。このデバイスは、 2 バンクのドライバで構成されており、それぞれ 1 ： 5 ファンアウトと独自の出力イネーブル制御を備えています。このデバイスには、診断と PLL 駆動用の「ハートビート」モニタが搭載されています。MON 出力は他のすべての出力と同じで、本書の出力仕様に準拠しています。FCT3805 は低静電容量入力を実現しています。

0.5 Micron CMOS 技術

保証される低スキュー < ： 500 ps （最大）

超低デューティサイクル歪み < ： 1.0 ns （最大）

超低 CMOS 電力レベル

TTL 互換の入出力

入力は、 3.3 V 又は 5 V コンポーネントで駆動できます

3 ステート制御の独立した 2 つの出力バンク

1 バンクあたり 1 ： 5 ファンアウト

「ハートビート」モニタ出力

VCC = 3.3 V ± 0.3 V

SSOP 、 SOIC 、及び QSOP パッケージで提供
