- RS品番:
- 143-9749
- メーカー型番:
- 112433
- メーカー/ブランド名:
- Amphenol RF
一時的な在庫切れ - 2024/07/16に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は500個
¥967.692
(税抜)
¥1,064.461
(税込)
個 | 単価 | 購入単位毎合計* |
500 - 500 | ¥967.692 | ¥483,846.00 |
1000 - 4500 | ¥948.338 | ¥474,169.00 |
5000 - 7000 | ¥929.37 | ¥464,685.00 |
7500 - 9500 | ¥910.784 | ¥455,392.00 |
10000 + | ¥892.568 | ¥446,284.00 |
* 購入単位ごとの価格 |
- RS品番:
- 143-9749
- メーカー型番:
- 112433
- メーカー/ブランド名:
- Amphenol RF
データシート
その他
- COO(原産国):
- CN
詳細情報
Connex BNCコネクタは高い製造品質です。バヨネットロック付き中型同軸コネクタ。最大4 GHzの用途では、50 Ωのインピーダンス、最大2 GHzでは75 Ωのインピーダンス。75 Ωシリーズは、国際的に標準化されたBNCかん合面の寸法に準拠しており、完全な75 Ωの特性インピーダンスは実現できません。ただし、最大1,000 MHzの周波数の場合、実際の用途では、小さなインピーダンスの偏差はごくわずかです。2,000 MHzで代表的なVSWR測定値が1.06:1になるConnexの精密75 Ωコネクタは、品番後に付記されたアスタリスクで識別されます。75 ΩのBNCコネクタと50 ΩのBNCコネクタはすべて制限なしでかん合できます。

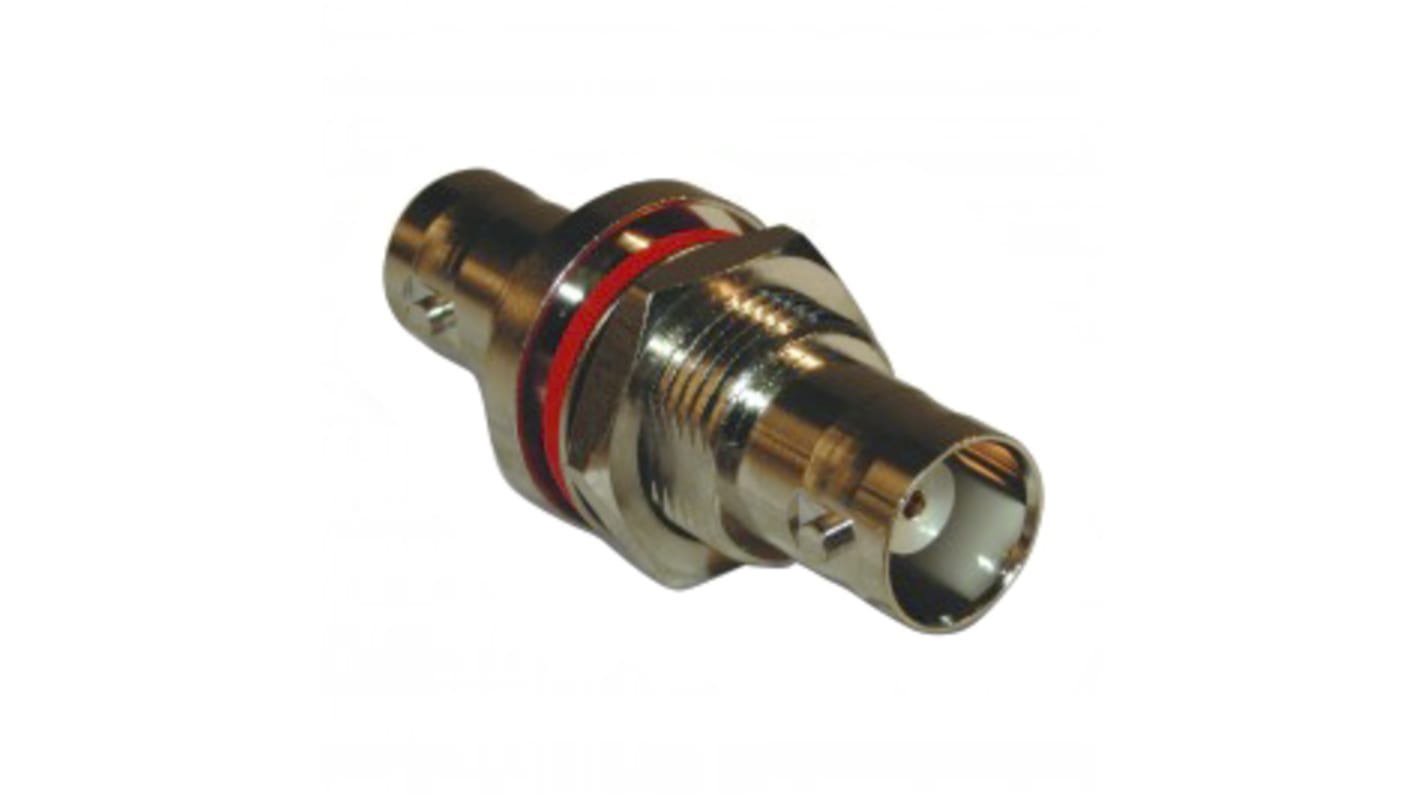

アダプタ、BNCジャック-BNCジャック、バルクヘッド、50 Ω
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
オス/メス | メス |
同軸コネクタタイプ | BNCコネクタ |
実装タイプ | ケーブルマウント |
インピーダンス | 50Ω |
結線方法 | 圧着 |
接続方向 | ストレート |
適合ケーブル | 同軸 |
サイズ | スタンダード |
バルクヘッド | あり |
動作周波数 | 4GHz |
動作温度 Min | -40°C |
表面処理:本体 | ニッケル |
動作温度 Max | +85°C |
極性 | ノーマル |
シリーズ | BNC |
コンタクト材質 | リン青銅 |
表面処理:コンタクト | 金 |
