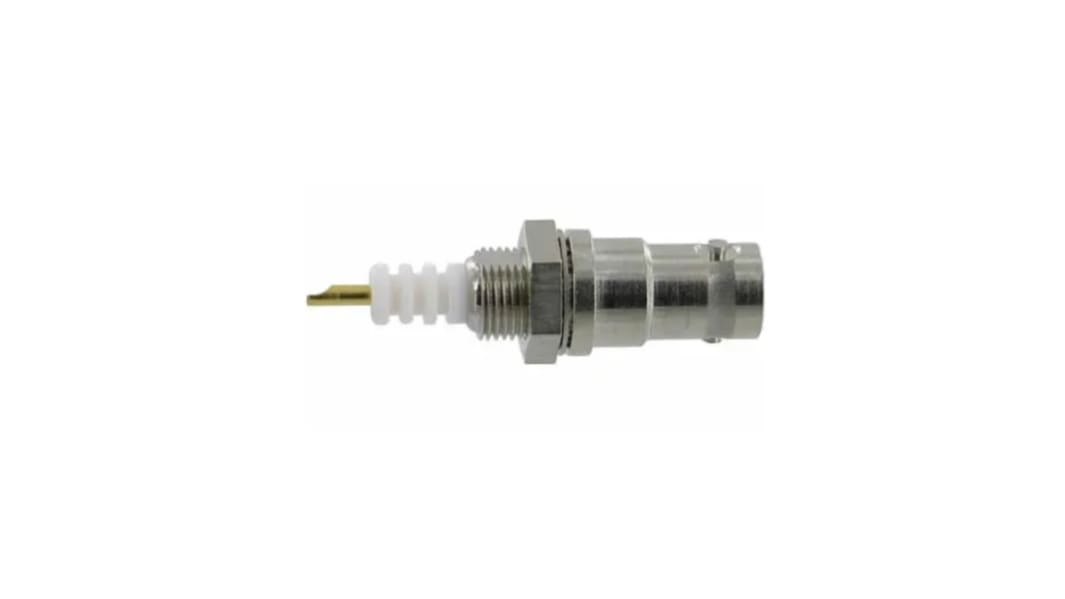

Kings Electronics 同軸コネクタ, SHVコネクタ オス, はんだねじ止め, パネル
- RS品番:
- 269-1685
- メーカー型番:
- 1704-1 QD
- メーカー/ブランド名:
- Kings Electronics
1個小計：*
￥3,925.00
(税抜)
￥4,317.50
(税込)
3,000円を超える注文については、送料無料
お取り寄せ品
- 本日発注の場合は 2026年7月06日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥3,925 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 269-1685
- メーカー型番:
- 1704-1 QD
- メーカー/ブランド名:
- Kings Electronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Kings Electronics | |
| プロダクトタイプ | 同軸コネクタ | |
| 同軸コネクタタイプ | SHVコネクタ | |
| 取付タイプ | パネル | |
| 方向 | ペンタイプナイフ | |
| オス・メス | オス | |
| バルクヘッド | はい | |
| 動作温度 Min | -65°C | |
| 表面処理：本体 | ニッケルめっき | |
| 極性 | スタンダード | |
| 実装タイプ | はんだ | |
| 動作温度 Max | 165°C | |
| コンタクトジェンダーコンタクト長さ | メス | |
| シリーズ | SHV | |
| 接触オペレーション | ベリリウム銅合金, 真鍮 | |
| 規格 / 承認 | RoHS | |
| コンタクトポイント材質 | 金 | |
| すべて選択 | ||
|---|---|---|
ブランド Kings Electronics | ||
プロダクトタイプ 同軸コネクタ | ||
同軸コネクタタイプ SHVコネクタ | ||
取付タイプ パネル | ||
方向 ペンタイプナイフ | ||
オス・メス オス | ||
バルクヘッド はい | ||
動作温度 Min -65°C | ||
表面処理：本体 ニッケルめっき | ||
極性 スタンダード | ||
実装タイプ はんだ | ||
動作温度 Max 165°C | ||
コンタクトジェンダーコンタクト長さ メス | ||
シリーズ SHV | ||
接触オペレーション ベリリウム銅合金, 真鍮 | ||
規格 / 承認 RoHS | ||
コンタクトポイント材質 金 | ||
- COO（原産国）:
- TW
Kings Electronics同軸コネクタは、SHVレセプタクルです。このコネクタの定格動作電圧は3500 VRMS及び5000 V dcです。この製品ロックワッシャはりん青銅製で、その他の金属部品は黄銅製です。このコネクタセンターコンタクトは金めっきで、その他のすべての金属部品はニッケルめっきです。
ストレートフロント取り付け
SHVバルクヘッドコネクタ
RF通信用途
絶縁体はテフロン素材製
