RS PRO 同軸コネクタ SMA メス エッジ SMAコネクタ 50 Ω はんだ ペンタイプナイフ

同軸ケーブルコネクタ・同軸コネクタ の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥986.00

(税抜)

￥1,084.60

(税込)

Add to Basket
数量を選択または入力
在庫情報に現在アクセスできません - 後ほどご確認ください

個
単価
1 - 14￥986
15 - 49￥927
50 - 99￥892
100 - 249￥833
250 +￥786

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
526-5785
Distrelec 品番:
304-04-704
メーカー/ブランド名:
RS PRO
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

RS PRO

プロダクトタイプ

同軸コネクタ

同軸コネクタタイプ

SMAコネクタ

取付タイプ

エッジ

インピーダンス

50Ω

方向

ペンタイプナイフ

コネクタジェンダー

メス

サイズ

Subminiature

バルクヘッド

いいえ

動作周波数

18GHz

表面処理：本体

金

実装タイプ

はんだ

極性

ノーマル

シリーズ

SMA

コンタクトジェンダーコンタクト長さ

メス

接触オペレーション

ベリリウム銅合金

規格 / 承認

No

コンタクトポイント材質

金

COO（原産国）:
TW

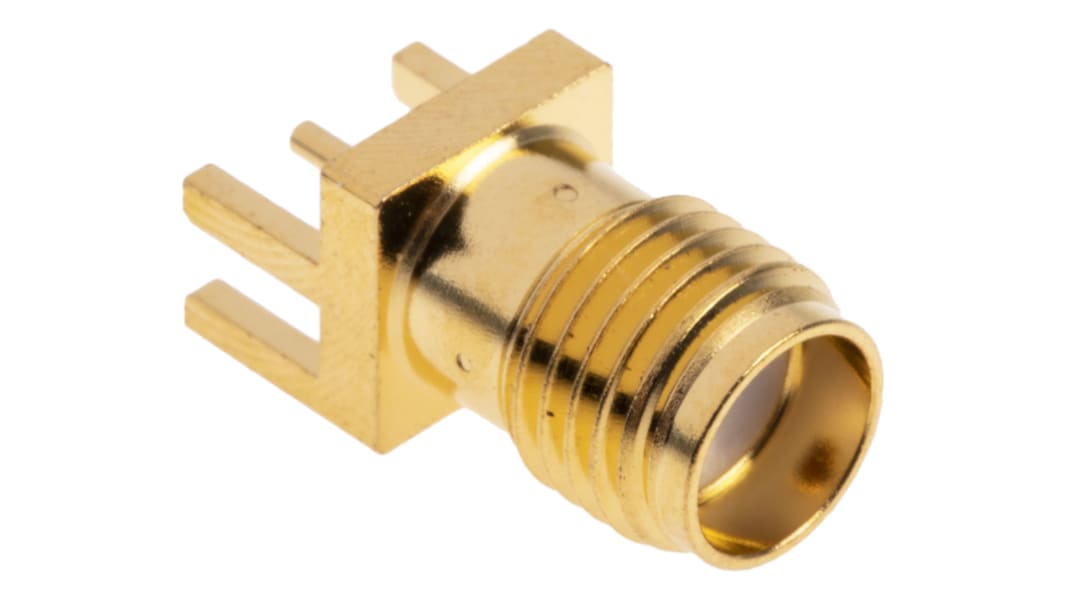

RS PRO SMA 基板エンドランチコネクタ


RS PRO のSMAコネクタは、頑丈で信頼性の高いRF接続ソリューションです。対応する周波数範囲はDC-18 GHzです。基板の端（エッジ）に効率良く取り付けるように設計されているため、エッジマウントと呼ばれます。

この高性能なSMAエンドランチコネクタは、金めっきベリリウム銅コンタクトにより、高品質の信号接続を保証します。

• 品番 526-5757 は9.52 x 9.52 mmの正方形で、厚さ1.7 mmの基板に対応

• 品番 526-5763 は9.52 x 9.52 mmの正方形で、厚さ1.2 mmの基板に対応

• 品番 526-5785 は6.35 x 6.35 mmの正方形で、厚さ1.57 mmの基板に対応

• 品番 526-5791 は6.35 x 6.35 mmの正方形で、厚さ1.2 mmの基板に対応

特長

• エンドランチコネクタ SMA ジャック

• サブミニチュアRF同軸ソケット

• 金めっきのボディ・コンタクト

• テフロン絶縁体

• インピーダンス： 50 Ω

用途

このSMAコネクタソケットはDC → 18 GHzで使用し、適合する同軸ケーブルアセンブリとSMAプラグに安全なねじ込み式で接続できるように設計されています。このコネクタは通常、 Wi-Fi アンテナシステムで使用されます。

このエッジ取り付けジャックは基板対基板用途向けに設計されており、しっかりと接続するために固定してはんだ付けできます。

RS PRO を選ぶ理由

RS PRO はRSオリジナルのブランド製品です。高品質な製品を幅広い品揃えでご用意しています。世界中のエンジニアから信頼を得ているRS PRO 製品は、すべての製品が厳しい業界標準に準拠して厳格にテストされています。当社が優れた品質を確信している製品に限り、RS PRO 認証シールを付与しており、お客様も安心して使用できます。

当社のコネクタ製品はプラグ、ソケット、工具を含め、あらゆる設置に適しています。

• 品番526-5757は9.52 x 9.52 mm正方形で、厚さ1.7 mmの基板を受け入れ

• 品番526-5763は9.52 x 9.52 mm正方形で、厚さ1.2 mmの基板を受け入れ

• 品番526-5785は6.35 x 6.35 mm正方形で、厚さ1.7 mmの基板を受け入れ

• 品番526-5791は6.35 x 6.35 mm正方形で、厚さ1.2 mmの基板を受け入れ

エンドランチャー


高性能の基板エッジジャックレセプタクルで、金めっきが施された黄銅製のボディ、PTFE絶縁物、ベリリウム銅製のコンタクトを使用

定格周波数は18GHz、インピーダンスは50Ω

直接基板に実装するタイプとバルクヘッドに取り付けるタイプがあり、コンタクト終端が丸形かタブ形かに応じて選択
