- RS品番:
- 130-6937
- メーカー型番:
- ATWINC1500-XSTK
- メーカー/ブランド名:
- Microchip
- RS品番:
- 130-6937
- メーカー型番:
- ATWINC1500-XSTK
- メーカー/ブランド名:
- Microchip
データシート
その他
詳細情報

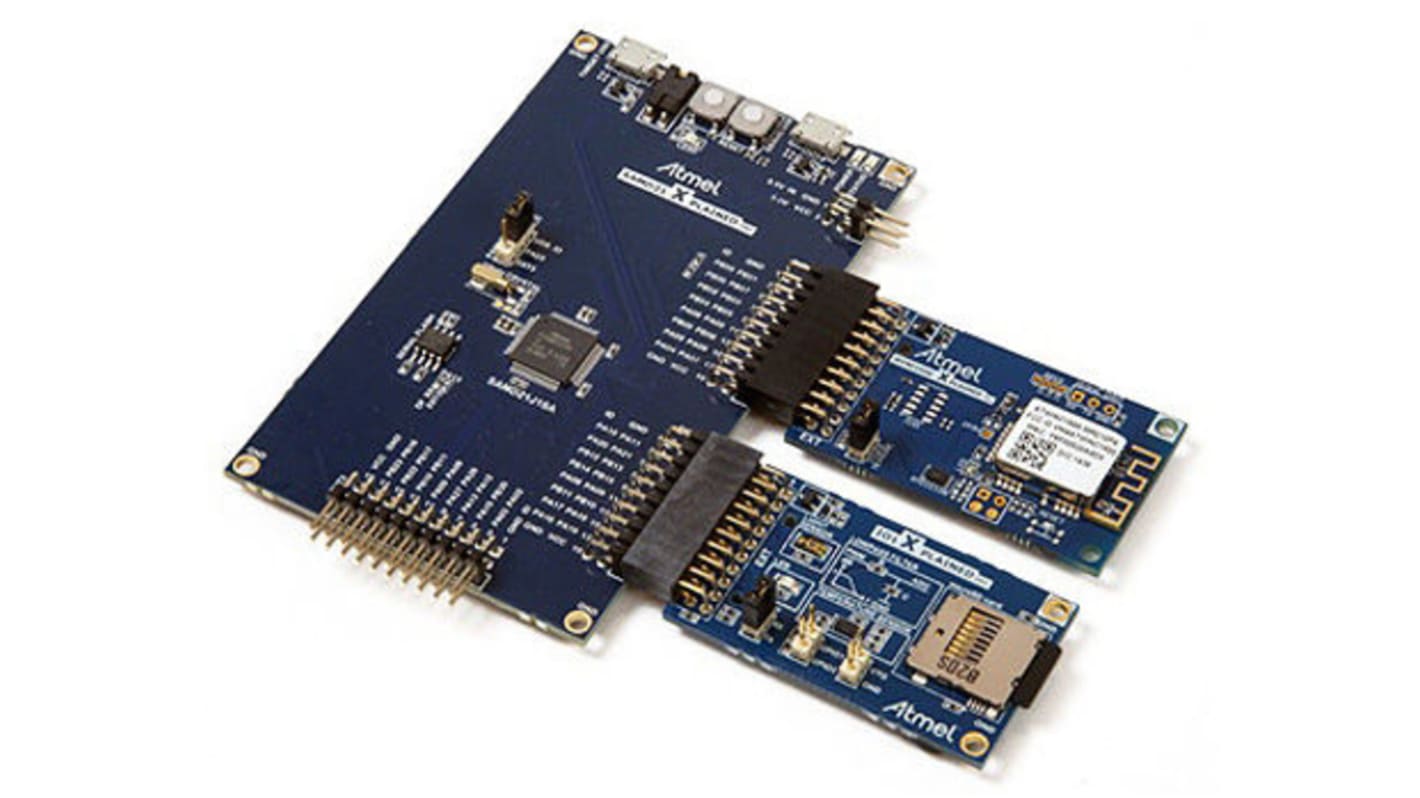

ATWINC1500-XSTK Xplained Proスタータキット
ATWINC1500-XSTK XPlained Proスタータキットは、ATWINC1500 IEEE 802.11 b/g/n IoT (Internet of Things)ネットワークコントローラを評価できるように設計されています。 XPlained Proのスタンドアロン機能により、外部デバッガやプログラマは必要ありません。 用途には、家電(調理、モータ制御、冷凍、洗浄)、ホームエンターテイメント(リモートコントロール、ビデオ)、産業(ヒューマンマシンインターフェイス、機器、PLC及びI/Oモジュール、センサ)、モバイル電子機器(カメラ、携帯電話、ポータブルオーディオプレーヤ、ポータブルゲーム機、タブレット、ノートパソコン)などがあります。 XPlained Proプラットフォームの特長として、Atmel Studioの統合、Atmelソフトウェアフレームワークドライバ及びデモコードの内蔵、ストリーミングデータのサポートがあります。
ATSAMD21-XPRO Xplained Pro開発ボード
SAMD21J18A ARM Cortex-M0+コアMCU (256 KBフラッシュメモリ、32 KB SRAMを搭載)
8 Mbシリアルフラッシュメモリ
Xplained Pro拡張ヘッダ x 3
microUSBデバッグコネクタ
UART経由でMCUをホストするための仮想COMポートインターフェイス
組み込みデバッガ(EDBG)
リセットプッシュボタン
ユーザープッシュボタン
ユーザーLED
ATWINC1500 XPlained Pro拡張ボード
ATWINC1500 WiFiネットワークコントローラモジュール
IEEE802.11 b / g / n (1 x 1)を最大72 Mbpsまでサポート
基板アンテナ
20ピン拡張コネクタ
デジタルI/O WING Xplained Pro拡張ボード
光センサ
温度センサ
microSDカードソケット
20ピン拡張コネクタ
SAMD21J18A ARM Cortex-M0+コアMCU (256 KBフラッシュメモリ、32 KB SRAMを搭載)
8 Mbシリアルフラッシュメモリ
Xplained Pro拡張ヘッダ x 3
microUSBデバッグコネクタ
UART経由でMCUをホストするための仮想COMポートインターフェイス
組み込みデバッガ(EDBG)
リセットプッシュボタン
ユーザープッシュボタン
ユーザーLED
ATWINC1500 XPlained Pro拡張ボード
ATWINC1500 WiFiネットワークコントローラモジュール
IEEE802.11 b / g / n (1 x 1)を最大72 Mbpsまでサポート
基板アンテナ
20ピン拡張コネクタ
デジタルI/O WING Xplained Pro拡張ボード
光センサ
温度センサ
microSDカードソケット
20ピン拡張コネクタ
警告
• 本開発キットは技術基準適合証明を受けておりません。本製品のご使用に際しては、電波法遵守のため、以下のいずれかの措置を取っていただく必要がありますのでご注意ください。電波法施行規則第 6 条第 1 項第 1 号に基づく平成 18 年 3 月 28 日総務省告示第 173 号で定められた電波暗室等の試験設備内で使用する。実験局の免許を取得したのち使用する。技術基準適合証明を取得したのち使用する。
実験等無線局の特例制度の活用について
海外からの持込端末等電波法に定める技術基準に相当する技術基準(国際的な標準規格等)を満たす等の一定の条件の下、技術基準適合証明等(技適)を未取得であっても届出により最長180日間、Wi-Fi・LTE 等を用いて実験等を行うことができる特例制度
Wi-Fi、Bluetoothなどの技適を取得していれば免許不要となる規格・周波数帯について、一定の条件の下、届出により実験等が可能(改正電波法第4条の2第2項等、対象とする標準規格等は総務大臣が告示で指定)
LTE、4G、5Gなどの携帯電話等に係る規格について、第一号包括免許人(携帯電話事業者等)が許可を取得していれば携帯電話事業者等との契約により実験等が可能(改正電波法第103条の6)
実験等無線局の特例制度の活用について
海外からの持込端末等電波法に定める技術基準に相当する技術基準(国際的な標準規格等)を満たす等の一定の条件の下、技術基準適合証明等(技適)を未取得であっても届出により最長180日間、Wi-Fi・LTE 等を用いて実験等を行うことができる特例制度
Wi-Fi、Bluetoothなどの技適を取得していれば免許不要となる規格・周波数帯について、一定の条件の下、届出により実験等が可能(改正電波法第4条の2第2項等、対象とする標準規格等は総務大臣が告示で指定)
LTE、4G、5Gなどの携帯電話等に係る規格について、第一号包括免許人(携帯電話事業者等)が許可を取得していれば携帯電話事業者等との契約により実験等が可能(改正電波法第103条の6)
SmartConnect Wi-Fi低電力ソリューションを使用すると、802.11、RTOS、IPスタック、RFのいずれの知識も必要とせずにエンジニアがWi-FiをIoT設計に簡単に統合できます。 エンジニアは、Atmel Studioに用意されているSmartConnectターンキーソフトウェアを使用して機能を設計に追加することに専念できます。
仕様
特性 | |
---|---|
分類 | スタータキット |
キットの分類 | スタータキット |
テクノロジー | MCU |
キット名 | Xplained Pro |
