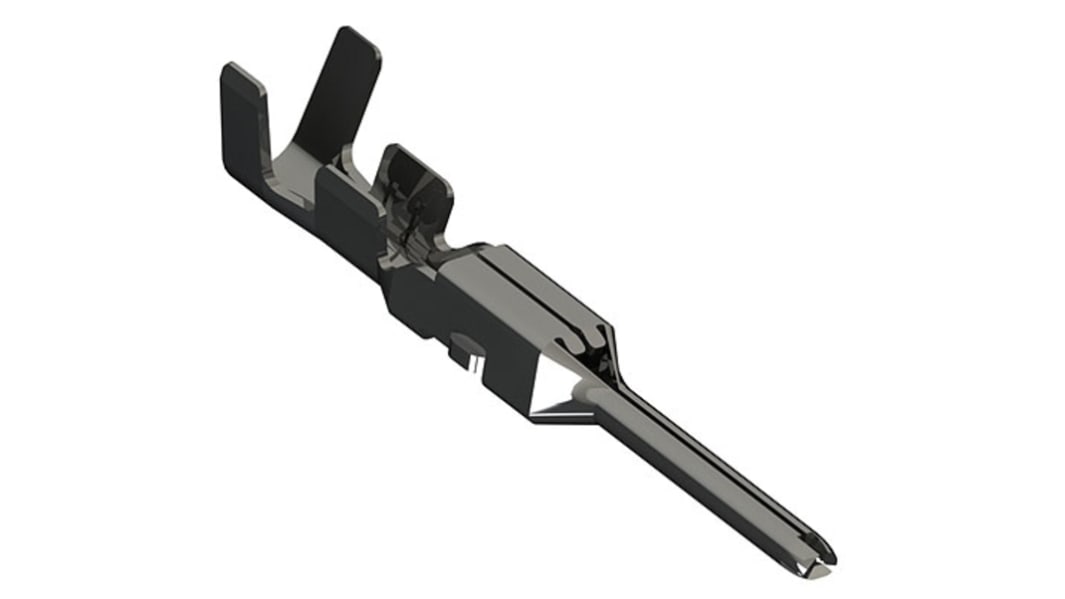

ピンコンタクト EDAC オスコンタクト(プラグ) 565 Series 防水コネクタ用
- RS品番:
- 111-9325
- メーカー型番:
- 565-290-731P60
- メーカー/ブランド名:
- EDAC
取扱終了
- RS品番:
- 111-9325
- メーカー型番:
- 565-290-731P60
- メーカー/ブランド名:
- EDAC
データシート
その他
- COO（原産国）:
- CN
詳細情報
EDAC IP67 560シリーズコンタクト / キャップ
EDAC製の560シリーズコネクタのアクセサリ製品です。このシリーズには、プラグ / ソケット圧着コンタクトと防水キャップが含まれています。このオス / メスコンタクトは、りん青銅ボディを備え、全体にスズめっきが施されています。圧着コンタクトは、20 → 22 AWG及び22 → 28 AWGのワイヤサイズに対応しています。コネクタのワイヤシール端に取り付けられた防水キャップは、未使用の穴を塞ぐカバーになります。適切な圧着工具については、品番111-9356を参照
品番111-9323プラグコンタクト22-28 AWG
品番111-9325プラグコンタクト20-22 AWG
品番111-9324ソケットコンタクト22-28 AWG
品番111-9326ソケットコンタクト20-22 AWG
このシリーズのコンタクト数は1列で60個です。
品番111-9323プラグコンタクト22-28 AWG
品番111-9325プラグコンタクト20-22 AWG
品番111-9324ソケットコンタクト22-28 AWG
品番111-9326ソケットコンタクト20-22 AWG
このシリーズのコンタクト数は1列で60個です。
IP67 Edac製品
仕様
特性 | |
|---|---|
| 併用可能製品 | 防水コネクタ |
| アクセサリタイプ | オスコンタクト(プラグ) |
| シリーズ | 565 |
