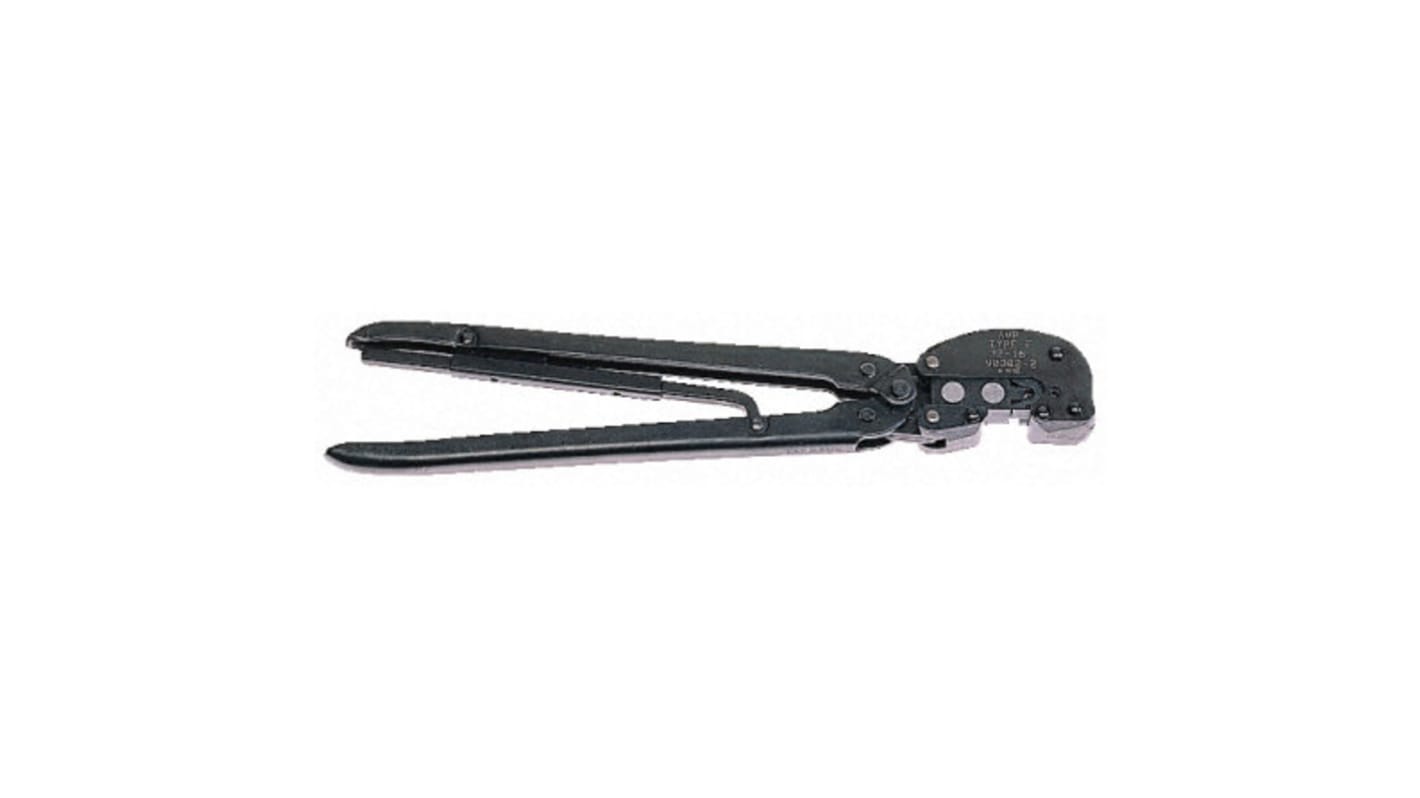

TE Connectivity 圧着工具, 圧着工具, CERTI-CRIMP IIシリーズ MultimateタイプXIIコンタクト, 90382-2

端子に圧着工具を使用する場合、2つの圧着が同時に行われます。1つは導体と端子の間の電気的接続です。もう1つは、振動と張力に対するストレインリリーフとなる絶縁圧着です。電気的接続は、芯線と端子の間に隙間のない、気密構造が重要です。隙間があると、腐食によって抵抗や過剰な熱が生じ、電気的接続を損なう恐れがあります。上質の圧着工具を使うと、完全な気密性を保ち、電気接続の劣化と絶縁破壊を防止できます。

TE Connectivityのプレミアムグレード手動圧着工具は、高品質の素材を使用した高性能設計により、 安定した高品質な圧着を実現し、電気的、機械的に高い性能を発揮します。プレミアムグレード手動圧着工具は、最低限なスキルを持った作業者でも、指定された要件を満たした高品質な圧着を実現できます。この圧着工具は、CERTI-CRIMP工具ラチェット、2つの固定圧着ダイ又はクリップ、可動式の圧着ダイ(アンビル)から構成されています。ロケータと絶縁ストップは、端子位置を決め、被覆除去されたワイヤの端子へ挿入される長さを制限します。識別しやすいように、ワイヤサイズ情報が圧着工具のヘッドに記載されています。この圧着工具のハンドルは、さまざまな圧着力要求値を満たせるように設定できます。この優れた手動圧着工具は、全体的な設計により、作業者の疲労や工具の摩耗、損傷にかかわらず、完全な圧着サイクルを実現します。

CERTI-CRIMPラチェットは、工具のハンドルが完全に閉じてダイが底につくまでロックされるように工場で設定されています。これにより、完全な圧着サイクルが実現され、部分的な圧着を防止できます。さらにCERTI-CRIMPラチェットにより、作業者は安定した高品質な圧着を繰り返し行うことができます。

• 高品質素材を使用した高性能設計

このTE Connectivityプレミアムグレード圧着工具は、少量生産、プロトタイプ製作と修復、高品質な結線を必要とするあらゆる用途に適しています。CERTI-CRIMPプレミアムグレード手動圧着工具は、ほとんどの軍用、UL 、 CSA用途にも適しています。

この手動圧着工具は、ワイヤサイズが16 → 12(品番282-6337))、10 AWG(品番282-6359)のTE Connectivity非絶縁タイプXIIコンタクト専用です。
