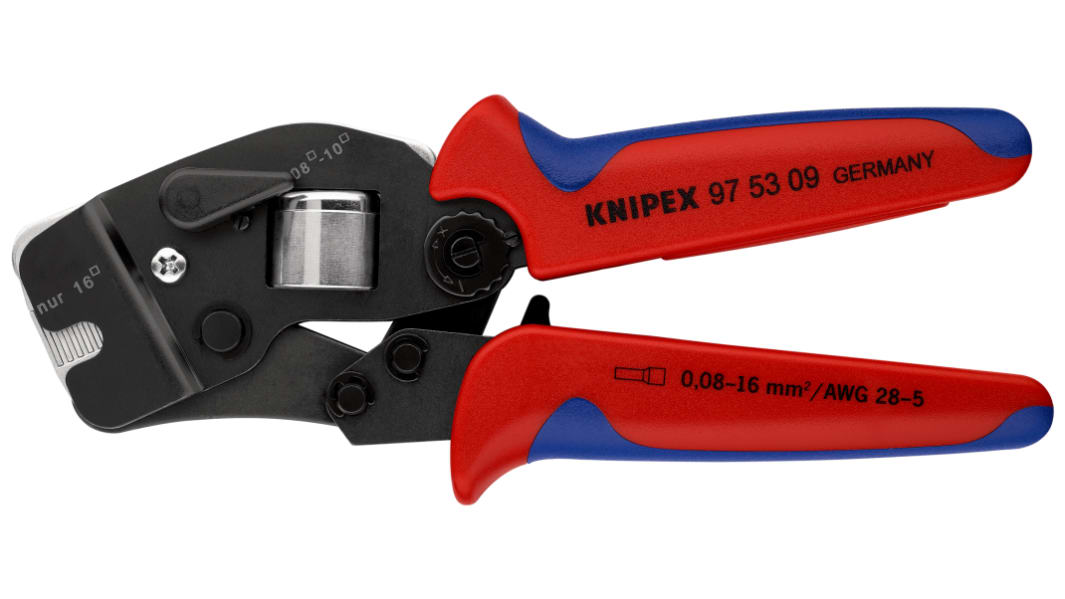

Knipex 圧着工具 ワイヤフェルール 97 53 09
RS品番:
606-1641
メーカー型番:
97 53 09
メーカー/ブランド名:
Knipex
圧着工具 の一覧へ
20 海外在庫あり - 通常5営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥46,274.00
(税抜)
¥50,901.40
(税込)
個
単価
1 - 2
¥46,274.00
3 - 29
¥41,443.00
30 - 39
¥36,611.00
40 - 49
¥31,779.00
50 +
¥26,947.00
RS品番:
606-1641
メーカー型番:
97 53 09
メーカー/ブランド名:
Knipex
データシート
その他
詳細情報
仕様
Datasheet - 97 53 09
97 53 08, 97 53 09_J
RoHSステータス: 該当なし
COO(原産国):
DE
前面にアクセス可能な0.08 → 16 mm2のワイヤエンドフェルール用の自動圧着工具
特長と利点
- DIN46228パート1 + 4に準拠したワイヤエンドフェルールの圧着用
- 必要なフェルールサイズに合わせて自動調整: 誤ったプロファイルの使用による圧着エラーなし
- エンドスリーブは前面からプライヤに挿入
- 実用的な形状と軽量で非常に使いやすい - 1つのプロファイル
- 0.08 → 10又は16.0 mm2の圧着範囲を設定するためのレバー付き。
- 最大2 x 6 mm2又は2 x AWG 8のすべてのツイン導体フェルールに最適
- 内蔵ロック(自動リリース機構)による高品質リピート圧着
- 工場で正確に定義された圧着圧力(較正済み)、調整可能
- レバーによる最適な力伝達により、疲労を軽減アクション
- 軽量
- コンパクトな設計
- 人間工学に基づいたハンドル
- 容量: 0.08 → 10.0 mm2及び16.0 mm2又はAWG 28 → 5
- 材質: 特殊グレードクロムバナジウム電気スチール、オイルキャンセル
典型的な応用
圧着プライヤは、さまざまな用途で使用できます。
- メンテナンス及び修理
- 電気設備
- 圧着工場
製品メンテナンス
- 適切な動作と長寿命を維持するために、シャフト及びその他の可動部品を定期的に潤滑する必要があります。
- 工具が汚れやその他の汚染物質に晒されている場合は、少なくとも10,000サイクルごとに潤滑*を推奨します。
- 圧着ダイ範囲の設定も確認する必要があります。- 工具のプリロードが大幅に減少すると、圧力設定ピンの調整が必要になります。
*軽量の非鉱物オイルを使用
特性
ワイヤ寸法AWG
28 → 6AWG
ワイヤ寸法mm²
0.08 → 16mm²
製品タイプ
圧着工具
併用可能製品
ワイヤフェルール
使用
ハンド
ラチェット
あり
全体長さ
190 mm
