- RS品番:
- 683-1627
- メーカー/ブランド名:
- RS PRO
圧着工具 の一覧へ
5 国内在庫あり - 通常1営業日でお届け
9 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は 個
¥23,420.00
(税抜)
¥25,762.00
(税込)
個 | 単価 |
1 - 4 | ¥23,420.00 |
5 - 24 | ¥22,249.00 |
25 + | ¥21,137.00 |
- RS品番:
- 683-1627
- メーカー/ブランド名:
- RS PRO
その他
- COO(原産国):
- SE
詳細情報

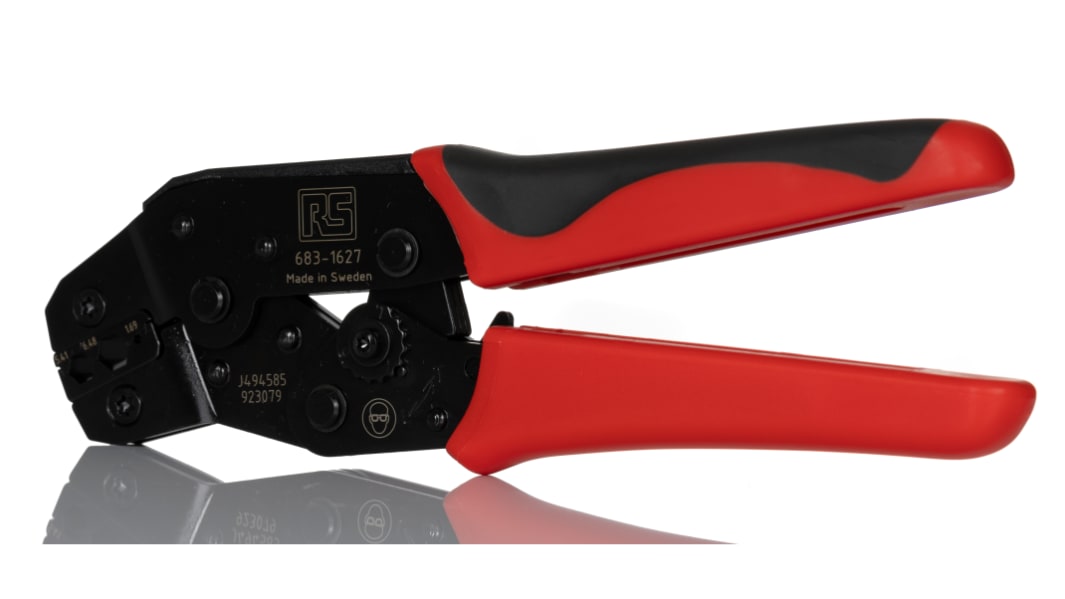

RS PRO圧着工具、BNC、TNC、N型同軸コネクタ用
このRS PRO圧着工具は、BNC、TNC、N型同軸ケーブルコネクタ用の「オリジナルライン」手動圧着工具です。最小限の力で5.41 mm、6.48 mm、1.69 mm (0.213インチ、0.255インチ、0.067インチ)の六角形の圧着を作成できます。右利き / 左利き両用です。ケーブルタイプRG108A/U、RG142B/U、RG210/U、RG223/U、RG302/U、RG58C/U、RG59B/U、RG62A/U、RG62B/U、RG71B/Uに最適です。
特長と利点:
滑りにくいメインハンドルと低摩擦の可動式ハンドルで、快適な握り心地を実現
圧着の最終段階では両手で握れるので、生産性と作業のしやすさが向上
完全サイクル圧着機構により、安定で信頼性の高い圧着
誤かん合や異物を取り除くためのラチェットリリース機構
精密な偏心調整により性能が安定、較正が可能
各工具に一意のシリアル番号を付与してトレーサビリティを確保
高耐久性: 50000サイクルを上回る製品寿命
スウェーデン製の硬化合金スチールを使用した強靭な造り
代表的用途
圧着工具は、次のようなさまざまな用途に使用できます。
メンテナンスと修理
電気設備
ケーブルアセンブリ
製品のメンテナンス方法
機能的に良好な状態を保ち、長寿命を維持するには、軸部分や他の可動部分に定期的に潤滑剤を供給する必要があります。
工具が埃などの汚れに曝されている場合は、少なくとも10,000サイクルごとに潤滑剤*を供給することをお勧めします。
圧着ダイネストの調整も確認する必要があります。工具の予荷重が大幅に減少している場合は、圧力調整軸の再調整が必要です。
*低粘度の非鉱物油を使用
高品質な圧着の重要性
端子に圧着工具を使用する場合、2つの圧着が同時に行われます。1つは導体と端子間の電気接続です。もう1つは、振動と張力に対するストレインリリーフを提供する絶縁圧着です。電気接続は、ワイヤストランドと端末の間に空隙がない、気密接続にすることが重要です。空隙があると、腐食が発生して抵抗と加熱が発生し、電気接続に損傷が発生する可能性があります。良質の圧着工具を使用することにより、完全な気密性の圧着を実現でき、電気接続と絶縁の将来の劣化を防止することができます。
圧着の最終段階では両手で握れるので、生産性と作業のしやすさが向上
完全サイクル圧着機構により、安定で信頼性の高い圧着
誤かん合や異物を取り除くためのラチェットリリース機構
精密な偏心調整により性能が安定、較正が可能
各工具に一意のシリアル番号を付与してトレーサビリティを確保
高耐久性: 50000サイクルを上回る製品寿命
スウェーデン製の硬化合金スチールを使用した強靭な造り
代表的用途
圧着工具は、次のようなさまざまな用途に使用できます。
メンテナンスと修理
電気設備
ケーブルアセンブリ
製品のメンテナンス方法
機能的に良好な状態を保ち、長寿命を維持するには、軸部分や他の可動部分に定期的に潤滑剤を供給する必要があります。
工具が埃などの汚れに曝されている場合は、少なくとも10,000サイクルごとに潤滑剤*を供給することをお勧めします。
圧着ダイネストの調整も確認する必要があります。工具の予荷重が大幅に減少している場合は、圧力調整軸の再調整が必要です。
*低粘度の非鉱物油を使用
高品質な圧着の重要性
端子に圧着工具を使用する場合、2つの圧着が同時に行われます。1つは導体と端子間の電気接続です。もう1つは、振動と張力に対するストレインリリーフを提供する絶縁圧着です。電気接続は、ワイヤストランドと端末の間に空隙がない、気密接続にすることが重要です。空隙があると、腐食が発生して抵抗と加熱が発生し、電気接続に損傷が発生する可能性があります。良質の圧着工具を使用することにより、完全な気密性の圧着を実現でき、電気接続と絶縁の将来の劣化を防止することができます。
仕様
特性 | |
製品タイプ | 圧着工具 |
使用 | ハンド |
併用可能製品 | 同軸コネクタ |
ラチェット | あり |
全体長さ | 198 mm |
