JST 圧着工具 SXAコンタクト、SXAMコンタクト WCシリーズ WC-692
RS品番:
688-0919
メーカー型番:
WC-692
メーカー/ブランド名:
JST
圧着工具 の一覧へ
7 国内在庫あり - 通常1営業日でお届け
12 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥127,370.00
(税抜)
¥140,107.00
(税込)
個
単価
1 +
¥127,370.00
RS品番:
688-0919
メーカー型番:
WC-692
メーカー/ブランド名:
JST
データシート
その他
詳細情報
仕様
XA crimp tool
Operating Instructions
JST Crimping Tools Datasheet
RoHSステータス: 適合
COO(原産国):
DE

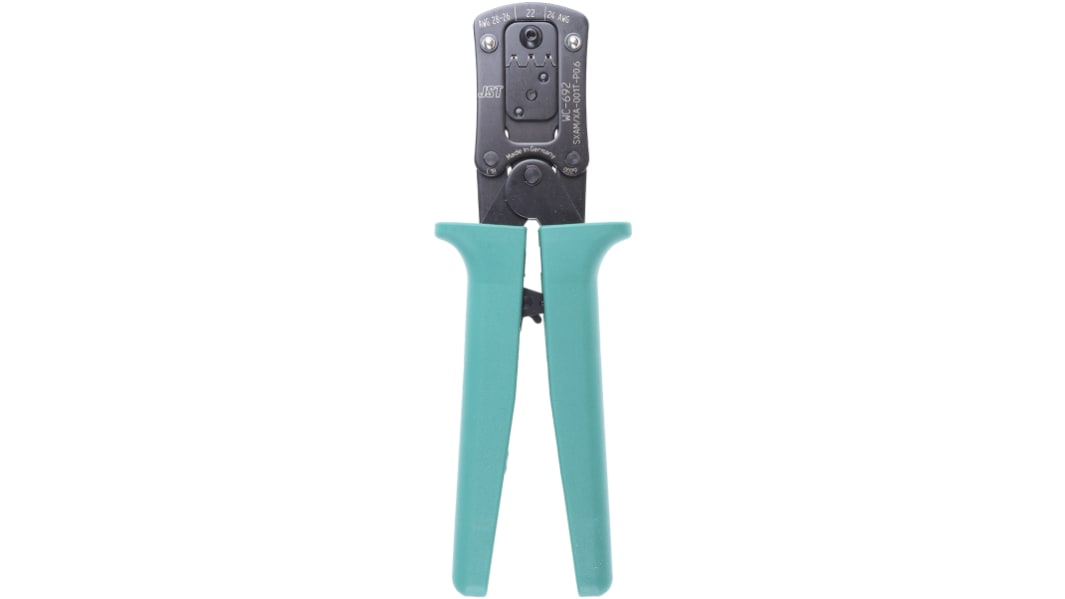

JST WC-692 手動圧着工( SXA/SXAM圧着端子用)
高精度な圧着の重要性
端子に圧着工具を使用する場合、2つの圧着が同時に行われます。1つは導体と端子の間の電気的接続です。もう1つは、振動と張力に対するストレインリリーフとなる絶縁圧着です。電気的接続は、素線と端子の間に空隙がなく、気密性が高いことが重要です。隙間があると、腐食によって抵抗や過剰な熱が生じ、電気的接続を損なうおそれがあります。良質の圧着工具を使用することで、完全な気密性の高い圧着を実現し、将来における電気接続部の劣化や絶縁破壊を防ぐことができます。
JST WC-692 手動圧着工具 - 概要
高品質な素材を使用し、高耐久性と信頼性を兼ね備え、使いやすいJSTの手動圧着工具です。この圧着工具は、人間工学に基づいて設計され、快適に使用できるソフトグリップ付きの2つのハンドル、ラチェット機構、精密研磨ダイス、ロケータ、ワイヤストッパで構成されています。ダイアセンブリには、ワイヤサイズ22 AWG、24 AWG、26 / 28 AWGの3つのキャビティがあります。工具の事前に設定されている荷重は簡単に調整できます。
ラチェット機構
このラチェットは、あらかじめ一定の圧力を設定済みです。ハンドルが完全に閉じてダイスが噛みあうまで、ロックされたままになります。圧着サイクルが完了するまで、ハンドルを開くことはできず、不完全な圧着を防止することができます。圧着サイクルが完了すると、ハンドルが開きます。ラチェットにより、一貫した高精度の圧着を繰り返し行えます。ジャミングや端子の誤配置が発生した場合は、緊急ラチェットリリースレバーにより、ハンドルを簡単に開くことができます。
ロケータとワイヤストッパ
圧着を行う時に端子を正確に配置できるように、この手動圧着工具には、使いやすいフラップ型ロケータが備わっています。端子を正しい側面に挿入できるようにするロケータは簡単に開くことができます。端子を挿入すると、ロケータが所定の位置に戻り、圧着工具が最初のラチェットまで閉じられます。この後、被覆除去されたワイヤをワイヤストッパに当たるまで端子に挿入していきます。手動工具は、ラチェットが解除されるまで閉じておくことが可能です。ロケータが開かれ、完全に圧着した端子を慎重に取り外すことができます。
特長
耐久性と使いやすさを両立
高精度の研削ダイス
完全な圧着サイクルを実現するラチェット機構
ラチェットリリースラッチ
ロケータとワイヤストッパにより、端子を正確に配置
荷重の再調整が簡単
人間工学に基づいて設計されたソフトグリップハンドルで快適に使えます。
Q&A
この圧着工具に対応する端子は?
本製品は、JSTルーズピースSXA-001T-P0.6とSXAM-001T-P0.6非絶縁圧着端子をケーブルに圧着するための手動圧着工具で、28 AWG→22 AWGのワイヤーサイズに対応しています。
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
JST手動圧着工具
特性
シリーズ
WC
製品タイプ
圧着工具
使用
ハンド
併用可能製品
SXAコンタクト、SXAMコンタクト
ラチェット
あり
