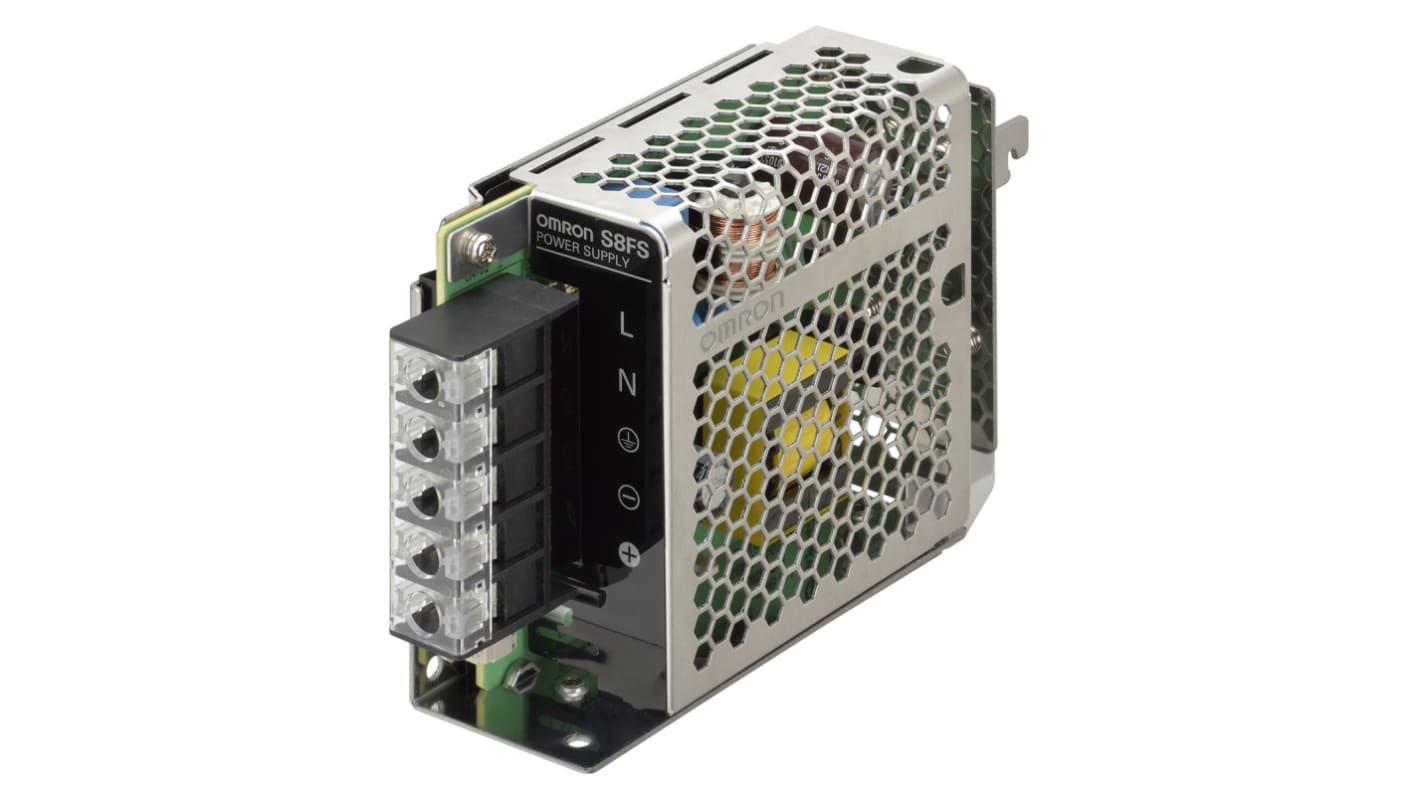

Omron DINレール取付け用スイッチング電源, S8FS-G15012CD, 出力：13A, 定格：150W 入力電圧：ac 出力電圧：dc 12V dc/
- RS品番:
- 166-6781
- メーカー型番:
- S8FS-G15012CD
- メーカー/ブランド名:
- Omron
一時的な在庫切れ - 2024/07/11に入荷し、その後1営業日でお届け予定
単価： 購入単位は 個
￥10,700.00
(税抜)
￥11,770.00
(税込)
| 個 | 単価 |
| 1 + | ￥10,700.00 |
- RS品番:
- 166-6781
- メーカー型番:
- S8FS-G15012CD
- メーカー/ブランド名:
- Omron
その他
- COO（原産国）:
- CN
詳細情報
S8FS-G DINレールスイッチモード電源
S8FS-GシリーズのスイッチモードDINレール電源は、標準性能と信頼性に優れています。制御回路用のトランスが必要ありません。IEC61558-2-16準拠のトランスが内蔵されているため、複数巻線のトランスは不要です。 S8FS-G電源は工作機械及び半導体製造装置に最適です。コストとスペースを削減します。この電源は、過酷な振動環境、高温、不安定な入力電圧、標高3000 mまでなど、過酷な環境での動作に対応する豊富な機能が搭載されています。
部品番号S8FS-G15012CD
S8FSスイッチモード、DINレール取り付け電源は、カバー付きタイプのねじ端子電源です。S8FS-G15012CDは定格電力150 W、出力電圧12 V dc、定格入力電圧100 ～ 240 V acです。このモデルは自然空冷方式です。
特長と利点:
• カバー付きタイプの電源
• ねじ端子
• トランスを内蔵
• 端子台からのねじの落下を防止する設計
• フロントカバー
• 過酷な環境に対する耐性
• DINレール取り付け型
• 緑色の出力インジケータ
• 自然空冷方式
• 定格電力: 150 W
• 出力電圧: 12 V dc
• 入力電圧: 100 → 240 V ac
• 定格出力電流: 13 A
• 高調波電流放出
• 84 %以上の効率
• 過負荷及び過電圧保護
• 省スペース
• 重量: 500g
• 想定寿命: 10年間
安全性と保管性。
耐振動性: 10 → 55 Hz。0.375 mmの単一振幅を3方向それぞれに2時間。
耐衝撃性: 150 m/s**2 6方向それぞれに3回。
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
規格
EN 61000-3-2
UL508 (リスティング、コネクタオプション又はリモート制御オプション付きのモデルを除く)
UL60950-1、UL62368-1 (レコグニション、OVCII 3,000 m、Pol2)
CSA C22.2 No.107.1 (コネクタオプション又はリモート制御オプション付きのモデルを除く)
CSA C22.2 No.60950-1、No.62368-1 (コネクタオプション又はリモート制御オプション付きのモデルを除く)
EN50178 (OVCIII 2,000 m、OVCII 2,000 m / 3,000 m、Pol2)
EN / IEC60950-1、EN / IEC62368-1 (OVCII 3,000 m、Pol2)
EN / IEC61558-2-16に適合
PELV (EN / IEC60204-1)に適合
SEMI F47-0706 (200 V ac入力)に適合
UL508 (リスティング、コネクタオプション又はリモート制御オプション付きのモデルを除く)
UL60950-1、UL62368-1 (レコグニション、OVCII 3,000 m、Pol2)
CSA C22.2 No.107.1 (コネクタオプション又はリモート制御オプション付きのモデルを除く)
CSA C22.2 No.60950-1、No.62368-1 (コネクタオプション又はリモート制御オプション付きのモデルを除く)
EN50178 (OVCIII 2,000 m、OVCII 2,000 m / 3,000 m、Pol2)
EN / IEC60950-1、EN / IEC62368-1 (OVCII 3,000 m、Pol2)
EN / IEC61558-2-16に適合
PELV (EN / IEC60204-1)に適合
SEMI F47-0706 (200 V ac入力)に適合
仕様
特性 | |
|---|---|
| タイプ | スイッチモード |
| 出力電圧 | 12V dc |
| 出力電流 | 13A |
| AC又はDC入力電圧 | ac |
| AC又はDC出力電圧 | dc |
| 入力電圧 | 100 → 240V ac |
| 定格電力 | 150W |
| 電気的位相 | 1 |
| 出力数 | 1 |
| 高さ | 39mm |
| 幅 | 197mm |
| 奥行き | 97mm |
| シリーズ | S8FS-G |
| 最高温度 | +70°C |
| 代表規格 | CE, CSA C22.2 No. 60950-1, CSA C22.2 No.107.1, cULus認定, EN50178, EN55011クラスB, EN 60950-1, EN 61000-3-2, EN 61204-3, EN61204-3クラスB, EN / IEC61558-2-16, TUV, UL, UL508, UL60950-1 |
| 効率 | 87% |
| リップルノイズ | 110mV Pk-Pk |
| ロードレギュレーション | 1% |
| 最低温度 | -20°C |
| 出力電圧調整範囲 | -10 → +15% |
| MTBF平均故障間隔 | 135000h |
| 実装タイプ | DINレールマウント |
