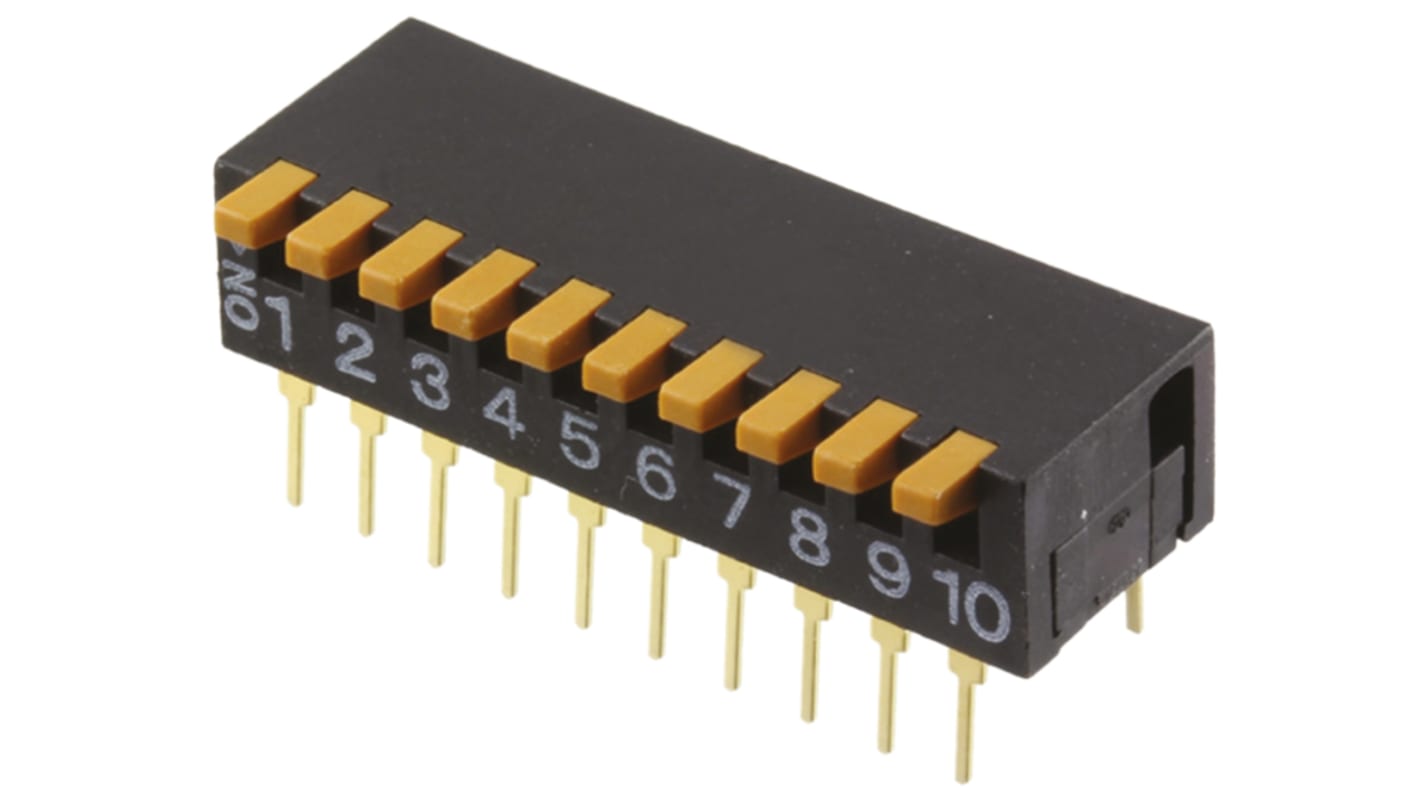

オムロン ディップスイッチ, ピアノ, 10P
RS品番:
616-0833
メーカー型番:
A6DR-0100
メーカー/ブランド名:
Omron
DIPスイッチ の一覧へ
取扱終了
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
オムロン ディップスイッチ, スライド, 10PST
RS品番
441-7755
単価: 購入単位は 個
¥341.00
(税抜)
¥375.10
(税込)
オムロン ディップスイッチ, スライド, 10P
RS品番
686-7711
単価: 購入単位は5個
¥913.40
(税抜)
¥1,004.74
(税込)
RS品番:
616-0833
メーカー型番:
A6DR-0100
メーカー/ブランド名:
Omron
データシート
その他
詳細情報
仕様
A6D/A6DR Sealed Slide/Piano DIP Switch Data Sheet
A6D, A6DR Series_J
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 適合
COO(原産国):
CN
防塵形スライドスイッチ
防塵構造の高性能なDIPスイッチ製品です。
基板スルーホール実装
RoHS対応
金めっきが施された2つのコンタクト、セルフクリーニング
スムーズで確実なスイッチング動作
接触抵抗: 100 mΩ (最大)
絶縁抵抗: 最小100 mΩ @ 250 Vdc
機械的寿命: 5 x 10
3
備考
特に明記されていない限り、これらのスイッチは浸漬洗浄には適しません
特性
ポジション数
10
実装タイプ
スルーホール実装
コンタクト材質
金めっき
接点構成
10P
パッケージスタイル
DIP
アクチュエータタイプ
ピアノ
コンタクト定格電流
100 mA @ 5 V dc
機械的寿命
5000Operations
動作温度 Max
+70°C
動作温度 Min
-20°C
動作温度範囲
-20 → +70°C
絶縁耐力
500V ac
