- RS品番:
- 180-6852
- メーカー型番:
- VM816CU50A-D
- メーカー/ブランド名:
- Bridgetek
ディスプレイ開発ツール の一覧へ
- RS品番:
- 180-6852
- メーカー型番:
- VM816CU50A-D
- メーカー/ブランド名:
- Bridgetek
データシート
その他
詳細情報
Bridgetek MCU 開発キット

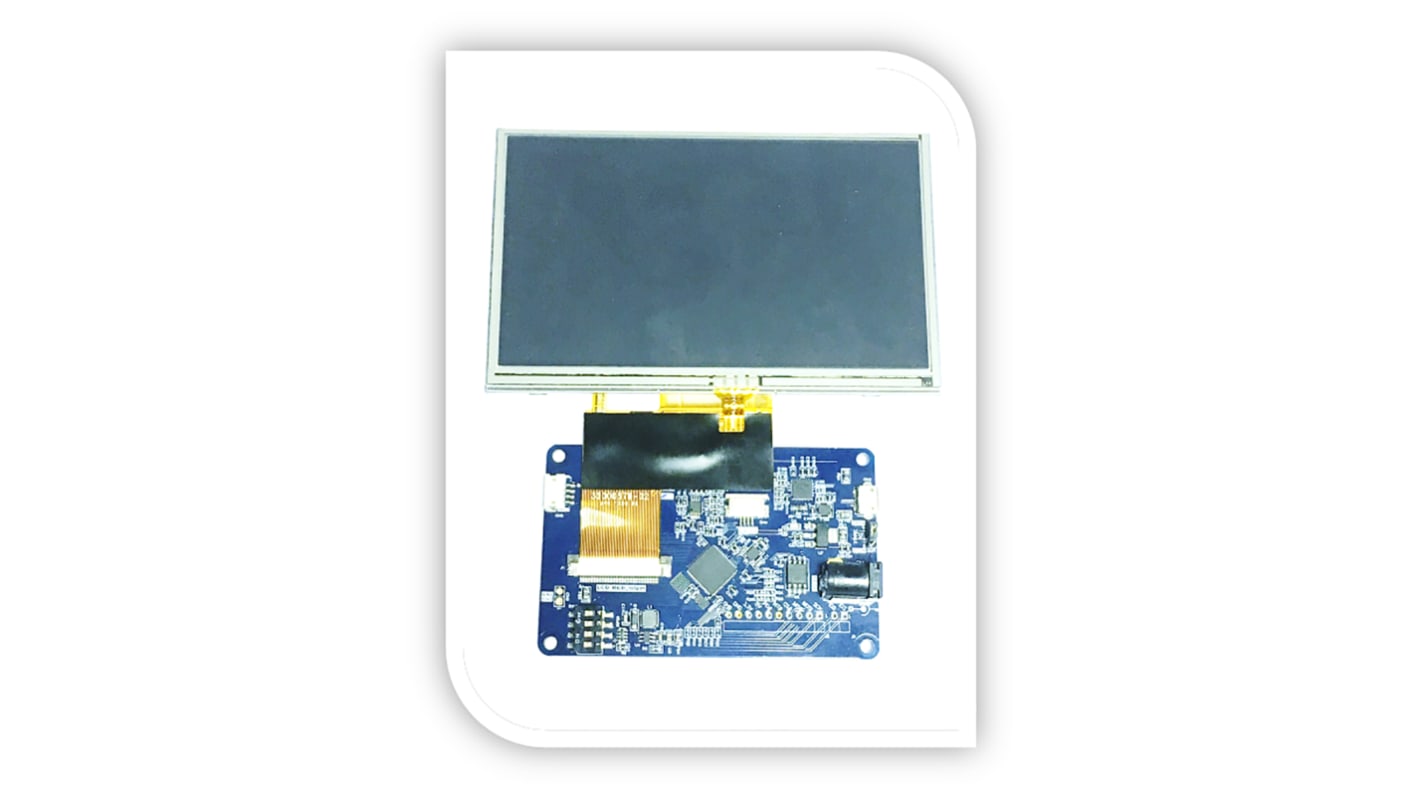

Bridgetek MCU 開発ユニットは、 BT816 デバイスを搭載したクレジットカードサイズのグラフィックコントローラモジュールです。この USB バージョンは、解像度 800 x 480 ピクセルの 5 インチディスプレイをサポートし、抵抗膜方式のタッチ制御を備えています。ビットマップやその他の設計資産の保存用の 16 MB のフラッシュメモリ、バックライト制御、オーディオスピーカー用コネクタを備えています。この製品は、 USB ホストポートを使用して任意のホストに直接接続できます。
特長と利点:
柔軟な電源装置 : SPI ホストコネクタまたは USB Micro-B ポート、または 2.1mm DC 電源ジャックを介して電力を供給します
16 MB IC フラッシュメモリ搭載
外付けスピーカーをサポートするオンボードオーディオパワーアンプおよびオーディオコネクタ
オンボード LCD バックライト LED ドライバ
PC 又はその他の USB ホストとの USB 高速接続をサポート( VM816CU50A モジュール用)
モノラルオーディオ出力をサポート
シングル又はクアッド SPI をサポート( VM816C50A モジュール用)
16 MB IC フラッシュメモリ搭載
外付けスピーカーをサポートするオンボードオーディオパワーアンプおよびオーディオコネクタ
オンボード LCD バックライト LED ドライバ
PC 又はその他の USB ホストとの USB 高速接続をサポート( VM816CU50A モジュール用)
モノラルオーディオ出力をサポート
シングル又はクアッド SPI をサポート( VM816C50A モジュール用)
用途:
電子機器研究所
組み込みシステム
IoT システム
組み込みシステム
IoT システム
認定:
ANSI/ESD S20.20 : 2014
BS EN 61340-5-1 : 2007
BS EN 61340-5-1 : 2007
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
対角線ディスプレイサイズ | 5インチ |
ディスプレイテクノロジー | LCD |
キットの分類 | 開発モジュール |
キット名 | EVE Credit Card Board |
対象機器 | USB |
併用可能製品 | BT816組み込みビデオエンジン |
