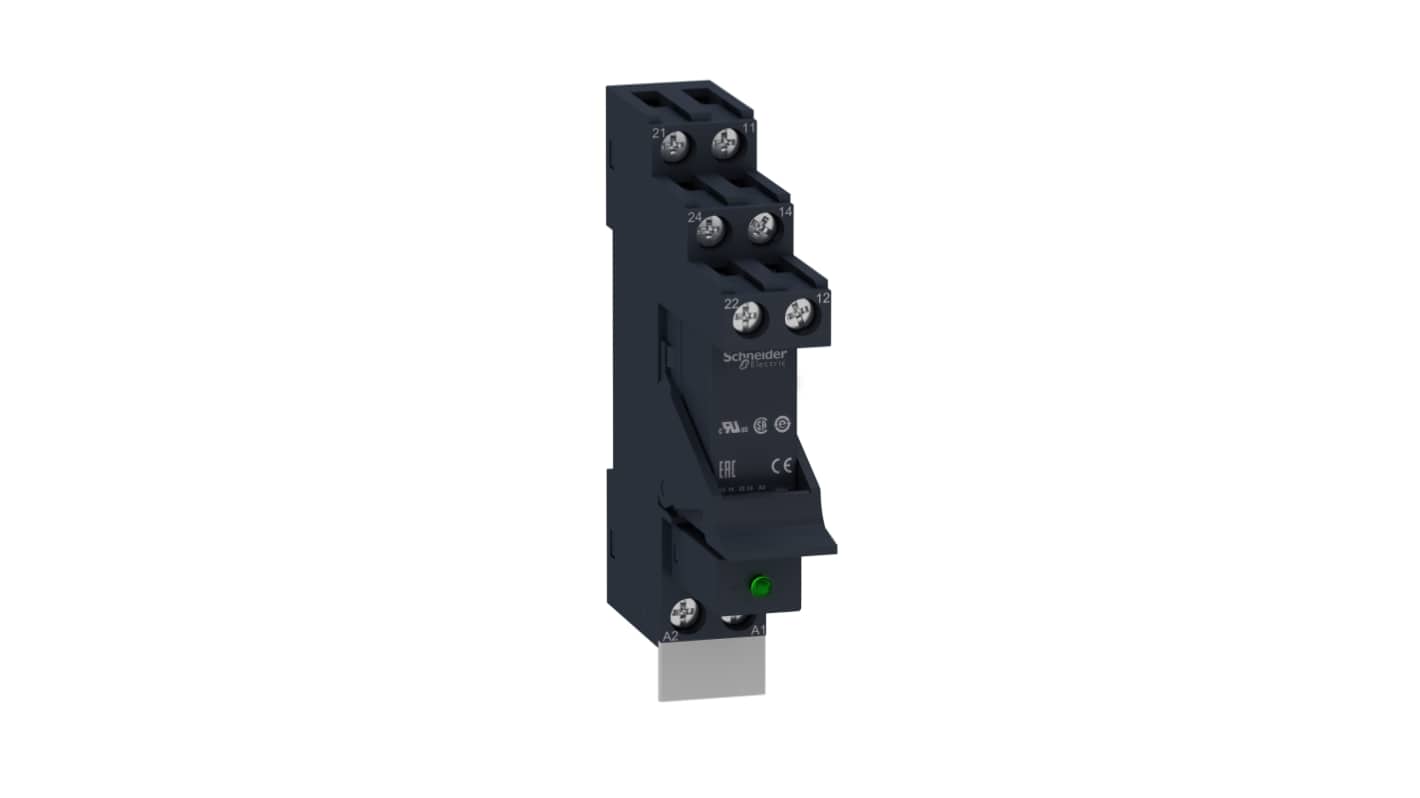

Schneider Electric Harmony Relay RSB インターフェイスリレー, 24V dcコイル DINレール, DPDT
- RS品番:
- 203-5209
- メーカー型番:
- RSB2A080BDPV
- メーカー/ブランド名:
- シュナイダーエレクトリック
ボリュームディスカウント対象商品
一括購入価格オプションを表示1個小計：*
￥4,130.00
(税抜)
￥4,543.00
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 360 は 2026年6月15日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 9 | ￥4,130 |
| 10 - 19 | ￥3,341 |
| 20 + | ￥3,131 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 203-5209
- メーカー型番:
- RSB2A080BDPV
- メーカー/ブランド名:
- シュナイダーエレクトリック
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | シュナイダーエレクトリック | |
| プロダクトタイプ | インターフェイスリレー | |
| コイル電圧 | 24V dc | |
| 接点構成 | DPDT | |
| 取付タイプ | DINレール | |
| シリーズ | Harmony Relay RSB | |
| 出力開閉電流 | 8A | |
| スイッチングAC電圧 | 250V ac | |
| スイッチングDC電圧 | 28V dc | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| 接触オペレーション | 銀合金 | |
| 長さ | 84.2mm | |
| 高さ | 64.2mm | |
| 幅 | 15.6mm | |
| 規格 / 承認 | EN/IEC 61810-1 CSA C22.2 No 14 UL 508 IEC 61984 CE UL CSA EAC RoHS REACH | |
| Better World 製品 | はい | |
| Better Worldについて | 分解可能な設計 | |
| すべて選択 | ||
|---|---|---|
ブランド シュナイダーエレクトリック | ||
プロダクトタイプ インターフェイスリレー | ||
コイル電圧 24V dc | ||
接点構成 DPDT | ||
取付タイプ DINレール | ||
シリーズ Harmony Relay RSB | ||
出力開閉電流 8A | ||
スイッチングAC電圧 250V ac | ||
スイッチングDC電圧 28V dc | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
接触オペレーション 銀合金 | ||
長さ 84.2mm | ||
高さ 64.2mm | ||
幅 15.6mm | ||
規格 / 承認 EN/IEC 61810-1 CSA C22.2 No 14 UL 508 IEC 61984 CE UL CSA EAC RoHS REACH | ||
Better World 製品 はい | ||
Better Worldについて 分解可能な設計 | ||
RoHSステータス: 対象外
- COO（原産国）:
- AT
シュナイダーエレクトリックハーモニーリレーRSBシリーズインターフェースリレー、DC24Vコイル電圧、DPDT接点構成 - RSB2A080BDPV
このインターフェイスリレーは、様々なオートメーションや制御システムにおいて重要な要素となっている。数多くの産業用アプリケーションでの動作安定性を考慮して設計されており、現代の電子機器構成に必要な柔軟性を提供します。頑丈な構造と安定した性能は、効率性が求められる環境に適しています。
特徴と利点
• 多様なアプリケーションに対応するDPDT接点構成を採用
• 最大定格負荷電流8Aで信頼性の高い動作を実現
• DINレールへの取り付けに適しており、設置プロセスを簡素化
• ステータスを簡単に監視できるLEDインジケータ
用途
• 電子制御パネルに使用され、信頼性の高いスイッチングを実現
• 中継用ビル管理システムに導入
• モーター・コントローラーと安全システムとの機能
• さまざまな電気スイッチング作業に最適
入力電圧の最大値と最小値は？
このリレーは、最小入力電圧19.2V、最大入力電圧26.4V DCに対応し、指定された範囲内での適切な動作を保証します。
負荷時の動作速度は？
負荷時の動作時間は約20msで、ダイナミック・アプリケーションの効率的なスイッチングを可能にする。
接続にはどのような端子を使うのですか？
端子は、0.25mm²から2.5mm²までのフレキシブルおよびソリッドケーブルに対応し、さまざまな設置条件に対応します。
機械的耐久性は性能にどのように影響するのか？
3,000万サイクルの機械的耐久性により、長寿命と安定した性能を実現し、長期にわたるメンテナンスの必要性を低減します。
