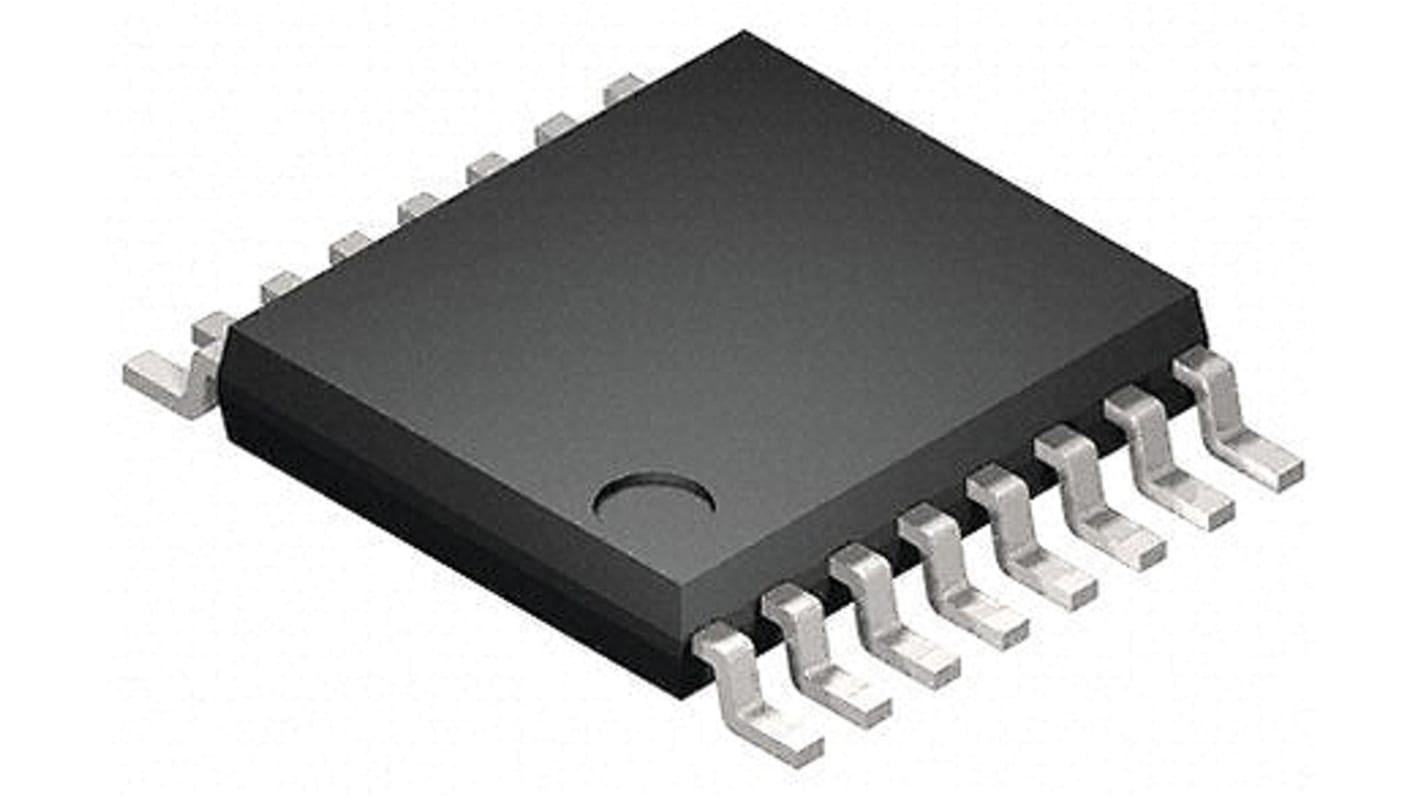

Toshiba デコーダ, 16ピン 表面実装 TSSOP

74VHC139FTは、シリコンゲートC2MOS技術に基づいて製造された先進の高速CMOS 2対4ラインデコーダ / デマルチプレクサです。CMOSの低消費電力を維持しながら、同等のバイポーラショットキーTTLに匹敵する高速動作を実現しています。このアクティブローイネーブル入力をゲーティングに使用したり、デマルチプレクサ用途のデータ入力として使用したりすることもできます。イネーブル入力がハイに保持されている場合、4つすべての出力が、他の入力に関係なく高ロジックレベルに固定されます。入力保護回路により、供給電圧に関わらず入力ピンに0 → 5.5 Vを印加できるようになります。この装置は、5 Vシステムと3 Vシステム、及びバッテリバックアップのような2つの電源システムのインターフェイスに使用できます。この回路は、電源電圧と入力電圧のミスマッチによる装置の損傷を防止します。

広い動作温度: Topr = -40 → 125 °C
高速: 伝播遅延時間 = 3.8 ns (標準) @ VCC = 5.0 V
低消費電力: ICC = 2.0 μA (最大) @ Ta = 25 °C
高ノイズ耐性: VNIH = VNIL = 28 % VCC (最小)
全入力でパワーダウン保護機能を実現
平衡伝搬遅延: tPLH ≈ tPHL
広い動作電圧範囲: VCC (opr) = 2.0 → 5.5 V

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
